Oświetlenie szynowe - zestaw 4 x 5 W, czarny, X-LINE DPM STR-4X5B

Oświetlenie szynowe - zestaw 4 x 5 W, czarny, X-LINE DPM STR-4X5B

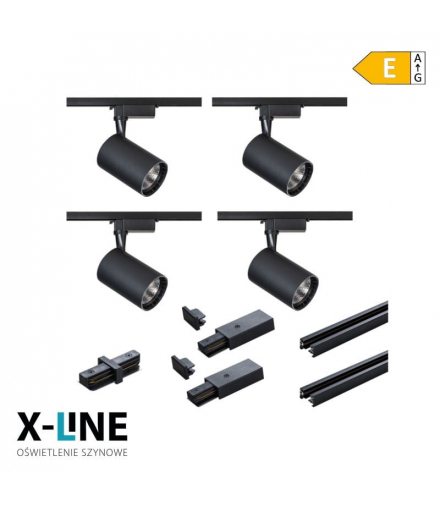

Zestaw oświetlenia szynowego 2 x szyna 1-metrowa 4 x reflektor 5 W czarny, DPM

Zestaw oświetlenia szynowego jest kompletny układemoświetleniowym, ale może stanowić również bazę do rozpoczęcia instalacjioświetlenia szynowego, jeśli planujesz jego rozbudowę.

W zestawie szynowym X-LINE znajdują się dwie szyny 1-fazowe STS długości 1 m, cztery reflektory STR o mocy 5 W oraz złączka prosta typu "I" i złączki końcowe.

Wszystkie elementy zestawu STR-4X5B w kolorze czarnym stworzą gustowne oświetlenie i doskonale wkomponują się do każdego wnętrza.

System oświetlenia szynowego serii X-LINE , marki DPM to system 1-fazowy , pozwalający na włączanie/wyłączanie wszystkich źródeł światła systemu jednocześnie.

Szyny oświetleniowe 1-metrowe czarne

Szyna stanowi podstawę montażu oświetlenia szynowego
Umożliwia instalację reflektorów oraz lamp wiszących.

Szyny zbudowane są z lekkiego profilu aluminiowego o szerokości 35 mm i wysokości 20 mm. Małyi lekki profil pozwala na stworzenie minimalistycznego i nowoczesnegosystemu oświetlenia w pomieszczeniu
Do szyn dodawane są złączki końcowe oraz złączki zasilające umożliwiające podłączenie szyny bezpośrednio do sieci.

Reflektory szynowe 5 W czarne

Reflektory szynowe montuje się na szynach oświetleniowych
Każdy z czterech reflektorów posiada diody LED typu COB o mocy 5 W i strumieniu świetlnym 497 lm, co odpowiada tradycyjnej żarówce o mocy 40 W.

Światło, które wytwarzają posiada neutralną barwę 4000 K
Jest to najbardziej uniwersalna barwa światła pasująca zarówno do biura jak i pomieszczenia domowego.

Złączka typu " I " czarna

Złączka typu " I " służy do łączenia szyn w linii prostej
Łączniki szynowe przekazują napięcie do kolejnej szyny z łącznika zasilającego zamocowanego na pierwszej szynie w ciągu.

Jak zaprojektować oświetlenie szynowe X-LINE w twojej przestrzeni?

Bazowym produktem systemu szynowego X-LINE są szynoprzewody o długości 1 m lub 2 m , dostępne w kolorze białym lub czarnym
Każda szyna zawiera złączkę zasilającą, umożliwiającym podłączenie bezpośrednio do sieci AC 230 V , oraz zaślepkę końcową.

Możesz łączyć szyny w różne kształty geometryczne, korzystając z złączek w kształcie litery I , T , X , L , oraz złączki elastycznej
Szyny montuje się natynkowo na suficie lub ścianie, lub podwieszane za pomocą zestawu linkowego.

Źródłaświatła można dobrać dowolnie z szerokiej oferty produktów X-LINE iskomponować oświetlenie według indywidualnych potrzeb
Reflektory , lampy wiszące i szynowe niezależnie od Twojego wyboru, możesz je wpinać i wypinać w dowolnym miejscu na całej długości szyny
Używając złączki STAB / STAW , która pełni funkcję podsufitki możesz podłączyć do szyny dowolną lampę zasilaną napięciem AC 230 V~.

Montaż zestawu szynowego

Montaż zestawu szynowego należy rozpocząć od instalacji szynoprzewodów
Można połączyć jezłączką z zestawu i zamontować jeden ciąg szynowy lub zamontować dwieszyny osobno (przewody zasilające należy podpiąć w złączce zasilającejkońcowej raz przy zastosowaniu złączki "I" lub dwa razy do każdej szynyosobno w przypadku opcji bez złączki "I")
Istnieje możliwość montażupodwieszanego przy dodatkowym zakupie zestawu linkowego STPW / STPB
Nakoniec wystarczy zamontować reflektory.

Instalacja szynoprzewodów polega na podłączeniu kabli zasilających sieci AC 230 V do złączki zasilającej na końcu szyny i przymocowaniu szyny do sufitu lub ściany przy użyciu wkrętów
Należy odkręcić śrubki , umieścić kołki w ścianie / suficie i następnie przyłożyć i przykręcić szynę .

W przypadku montażu podwieszanego należy użyć zestawu linkowego STPW / STPB. Wsunąć i przykręcić blaszkę do szyny, a linkę przymocować do sufitu przy pomocy kołków i śrubek (zaleca się stosować 2 zestawy linkowe na 1 m bieżący szyny).

Uwaga! Jeśli przewody zasilające są wcześniej wyprowadzone i wypadają np
na łączeniu szyn, należy dobrać odpowiednią złączkę zasilającą prostą (STRMW / STRMB) lub kątową (STLPW / STLPB) i zastąpić nią złączkę zasilającą końcową z szyny
Jedna złączka zasilająca na 20 m szynoprzewodów .

Montaż złączek jestbardzo prosty
Należy w pierwszej kolejności odkręcić śrubki odzłączki, następnie wsunąć złączkę w szynoprzewód i przykręcić śrubki zpowrotem.

Instalacja wszystkich dostępnych źródeł światła wszynoprzewodach przebiega w ten sam sposób
Wystarczy przyłożyć lampę /reflektor lub złączkę STAB / STAW z własną lampą do szyny i przesunąćdo końca blokadę / zatrzask, który przymocuję źródło światła do szynyoraz doprowadzi do niego prąd z szynoprzewodu.

Cechy charakterystyczne STR-4X5B:

• Rodzaj: zestaw szynowy
• System szynowy: 1-fazowy X-LINE DPM
• Zawartość zestawu: 4 x reflektor STR-5W-B, 2 x szyna STS001B, 1 x złączka STCIB, złączki końcowe, wkręty i kołki do montażu.
• Kształt złączki: prosty, typ „I”
• Źródło światła reflektora: LED typu COB
• Moc reflektora: 5 W
• Barwa światła reflektora: 4100 K (neutralny biały).
• Strumień świetlny reflektora: 497 lm
• Wymiary szyny: 3,4 x 2 x 100 cm
• Wymiary reflektora: 6 x 6 x 10 cm
• Wymiary złączki: 75 x 21 x 34 mm
• Zasilanie: AC 230 V~
• Materiał: aluminium
• Kolor: czarny
• Stopień ochrony: IP20
• Opakowanie: karton

W ofercie posiadamy jeszcze taki sam zestaw, ale w kolorze białym oraz zestawy z reflektorami o mocy 15 W i GU10 w kolorach białym, czarnym lub złotym.

Zapoznaj się z oświetleniem szynowym X-LINE!

https: //dpm.eu/filmy_produktowe/X-LINE.mp4

• rodzaj elementu: zestaw
• sposób montażu: natynkowy
• kolor: czarny
• napięcie zasilające: AC 230 V
• rodzaj źródła światła: zintegrowane diody LED
• moc: 5 W
• barwa światła: 4000-5000 K (neutralny biały)
