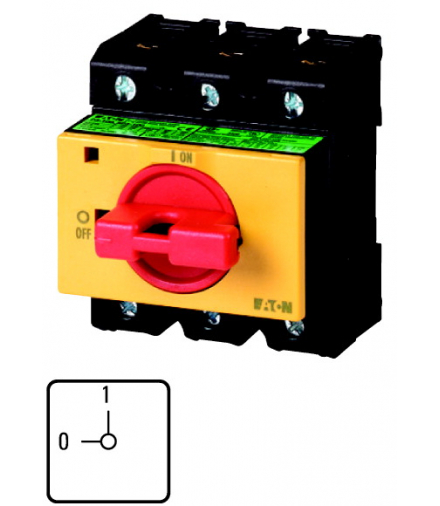

P3-100/IVS-RT - Rozłącznik ZAŁ-WYŁ, P3, 100 A, montaż rozdzielacza, 3-biegunowe, Funkcja WYŁĄCZNIKA AWARYJNEGO, z czerwonym pokr
EATON-086185
153495
Twoja ocena została dodana.
Wystąpił błąd podczas dodawania oceny.
Tylko zalogowani klienci mogą oceniać produkty.
ocena: 0 / 5
OCENY NIE SĄ WERYFIKOWANE
Liczba oddanych głosów: 0
Liczba oddanych głosów: 0
GRATIS OD 349 ZŁ
Najtańsza dostawa już od 13,49 zł
Płacisz po 45 dniach
Zamów teraz a na zapłatę masz aż 45 dni
Jak to działa?
Przy płatności za zakupy wybierz płatność
i ciesz się zakupem
Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ
14 dni na zwrot
Konsumencie, na zwrot towaru masz aż 14 dni
Zaufane opinie
Posiadamy zaufane opinie
Gwarancja minimum
2 lataWiększość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią
| Asortyment | Rozłącznik ZAŁ-WYŁ |
| Identyfikator typu | P3 |
| Funkcja zatrzymania | Funkcja WYŁĄCZNIKA AWARYJNEGO |
| z czerwonym pokrętłem i żółtą płytą czołową | |
| Informacja o zakresie dostawy | Styk pomocniczy lub przewód N doposażany. |
| Liczba biegunów | 3-biegunowe |
| 0 Zestyk zwierny | |
| 0 Styk rozwierny | |
| Możliwość zamknięcia | zamykany w położeniu 0 |
| Stopień ochrony | Przód IP30 |
| Wykonanie | montaż rozdzielacza |
| Diagram łączenia | |
| Nr tabliczki czołowej | |
| 400 V [P] | 55 kW |
| Pomiarowy prąd stały [Iu] | 100 A |
| Wskazówki dotyczące pomiarowego prądu stałego Iu | Pomiarowy prąd stały Iu podawany jest przy maks. przekroju. |
| Normy i przepisy | IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, ULRozłącznik izolacyjny zgodny z IEC/EN 60947-3 |
| Wytrzymałość klimatyczna | Klimat wilgotny/ciepły, stały, wg IEC 60068-2-78Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30 |
| Temperatura otoczenia bez obudowy | -25 - +50 °C |
| Temperatura otoczenia w obudowie | -25 - +40 °C |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/3 |
| Odporność na udar napięciowy [Uimp] | 6000 V AC |
| Wytrymałość udarowa mechaniczna | 15 g |
| Położenie montażowe | dowolne, zgodne z wymaganiami |
| Wielkości mechaniczne Liczba biegunów | 3-biegunowe |
| Wielkości mechaniczne Obwód pomocniczy | 0 Zestyk zwierny |
| Wielkości mechaniczne Obwód pomocniczy | 0 Styk rozwierny |
| Parametry elektryczne Znamionowe napięcie pracy [Ue] | 690 V AC |
| Parametry elektryczne Pomiarowy prąd stały [Iu] | 100 A |
| Parametry elektryczne Wskazówki dotyczące pomiarowego prądu stałego Iu | Pomiarowy prąd stały Iu podawany jest przy maks. przekroju. |
| Obciążalność przy tpracy przerywanej, klasa 12 AB 25 % ED | 2 x Ie |
| Obciążalność przy tpracy przerywanej, klasa 12 AB 40 % ED | 1.6 x Ie |
| Obciążalność przy tpracy przerywanej, klasa 12 AB 60 % ED | 1.3 x Ie |
| odporność na zwarcia bezpiecznik topikowy | 100 A gG/gL |
| Pomiarowa wytrzymałość na prąd zwarciowy (prąd 1 sek.) [Icw] | 2000 Aeff |
| Wskazówka dotycząca pomiarowej wytrzymałości na prąd zwarciowy Icw | prąd 1 sekundowy |
| Warunkowy prąd zwarcia [Iq] | 4 (Load side)80 (Supply side) kA |
| Pomiarowa zdolność włączania cos ϕ zgodnie z IEC 60947-3 | 950 A |
| Zdolność wyłączenia prądu znamionowego cos ϕ zgodnie z IEC 60947-3 230 V | 760 A |
| Zdolność wyłączenia prądu znamionowego cos ϕ zgodnie z IEC 60947-3 400/415 V | 740 A |
| Zdolność wyłączenia prądu znamionowego cos ϕ zgodnie z IEC 60947-3 500 V | 880 A |
| Zdolność wyłączenia prądu znamionowego cos ϕ zgodnie z IEC 60947-3 690 V | 520 A |
| Bezpieczne odłączanie zgodnie z EN 61140 między stykami | 440 V AC |
| Bezpieczne odłączanie zgodnie z EN 61140 strata cieplna na każdy tor prądowy przy le | 7.5 W |
| Trwałość, mechaniczna [cykle łączenia] | >, 0.1 x 106 |
| maksymalna częstotliwość załączania [cykle łączenia/godz.] | 1200 |
| Napięcie przemienne AC-3 Moc znamionowa przełącznika silnika [P] 220 V 230 V [P] | 22 kW |
| Napięcie przemienne AC-3 Moc znamionowa przełącznika silnika [P] 400 V 415 V [P] | 37 kW |
| Napięcie przemienne AC-3 Moc znamionowa przełącznika silnika [P] 500 V [P] | 45 kW |
| Napięcie przemienne AC-3 Moc znamionowa przełącznika silnika [P] 690 V [P] | 37 kW |
| Napięcie przemienne AC-3 Znamionowy prąd pracy przełącznika silnika 230 V [Ie] | 71 A |
| Napięcie przemienne AC-3 Znamionowy prąd pracy przełącznika silnika 400V 415 V [Ie] | 71 A |
| Napięcie przemienne AC-3 Znamionowy prąd pracy przełącznika silnika 500 V [Ie] | 65 A |
| Napięcie przemienne AC-3 Znamionowy prąd pracy przełącznika silnika 690 V [Ie] | 23.8 A |
| Napięcie przemienne AC-23A Moc namionowa AC-23A, 50 - 60 Hz [P] 230 V [P] | 30 kW |
| Napięcie przemienne AC-23A Moc namionowa AC-23A, 50 - 60 Hz [P] 400 V 415 V [P] | 55 kW |
| Napięcie przemienne AC-23A Moc namionowa AC-23A, 50 - 60 Hz [P] 500 V [P] | 55 kW |
| Napięcie przemienne AC-23A Moc namionowa AC-23A, 50 - 60 Hz [P] 690 V [P] | 55 kW |
| Napięcie przemienne AC-23A Znamionowy prąd pracy przełącznika silnika 230 V [Ie] | 100 A |
| Napięcie przemienne AC-23A Znamionowy prąd pracy przełącznika silnika 400 V 415 V [Ie] | 100 A |
| Napięcie przemienne AC-23A Znamionowy prąd pracy przełącznika silnika 500 V [Ie] | 96 A |
| Napięcie przemienne AC-23A Znamionowy prąd pracy przełącznika silnika 690 V [Ie] | 68 A |
| Napięcie stałe DC-1, odłączenie wyłącznika mocy L/R = 1 ms Znamionowy prąd pracy [Ie] | 100 A |
| Napięcie stałe DC-1, odłączenie wyłącznika mocy L/R = 1 ms Napięcie na każdym ze styków połączonych szeregowo | 60 V |
| Napięcie stałe DC-23A, Wyłącznik silnikaL/R = 15 ms 24 V Znamionowy prąd pracy [Ie] | 50 A |
| Napięcie stałe DC-23A, Wyłącznik silnikaL/R = 15 ms 24 V Styki | 1 Ilość |
| Napięcie stałe DC-23A, Wyłącznik silnikaL/R = 15 ms 48 V Znamionowy prąd pracy [Ie] | 50 A |
| Napięcie stałe DC-23A, Wyłącznik silnikaL/R = 15 ms 48 V Styki | 2 Ilość |
| Napięcie stałe DC-23A, Wyłącznik silnikaL/R = 15 ms 60 V Znamionowy prąd pracy [Ie] | 50 A |
| Napięcie stałe DC-23A, Wyłącznik silnikaL/R = 15 ms 60 V Styki | 2 Ilość |
| Napięcie stałe DC-23A, Wyłącznik silnikaL/R = 15 ms 120 V Znamionowy prąd pracy [Ie] | 25 A |
| Napięcie stałe DC-23A, Wyłącznik silnikaL/R = 15 ms 120 V Styki | 3 Ilość |
| Niezawodne łączenie przy 24 V DC, 10 mA [częstotliwość błędu] | <,10-5, <,1 usterka na 100 000 operacji przełączania HF |
| jedno- lub wielożyłowy | 1 x (2,5 - 35)2 x (2,5 - 10) mm2 |
| drobnożyłowe z końcówkami żył wg DIN 46228 | 1 x (1,5 - 25)2 x (1,5 - 6) mm2 |
| Śruba przyłączeniowa | M5 |
| moment dokręcania śruby połączeniowej | 3 Nm |
| Wskazówki | B10d Wartości zgodnie z EN ISO 13849-1, tabela C1 |
| Styki Znamionowe napięcie pracy [Ue] | 600 V AC |
| Styki Znamionowy prąd ciągły maks. Główne tory prądowe General use | 100 A |
| Styki Znamionowy prąd ciągły maks. Główne tory prądowe uwagi | Przy stosowaniu z przewodem neutralnym: IU = maks. 90 A |
| Styki Znamionowy prąd ciągły maks. Obwód pomocniczy General Use [IU] | 10 A |
| Styki Znamionowy prąd ciągły maks. Obwód pomocniczy Pilot Duty | A 600P 600 |
| Zdolność łączeniowa maksymalna moc silnika 1-fazowe 120 V AC | 5 HP |
| Zdolność łączeniowa maksymalna moc silnika 1-fazowe 200 V AC | 10 HP |
| Zdolność łączeniowa maksymalna moc silnika 1-fazowe 240 V AC | 15 HP |
| Zdolność łączeniowa maksymalna moc silnika 3-fazowe 200 V AC | 20 HP |
| Zdolność łączeniowa maksymalna moc silnika 3-fazowe 240 V AC | 25 HP |
| Zdolność łączeniowa maksymalna moc silnika 3-fazowe 480 V AC | 60 HP |
| Zdolność łączeniowa maksymalna moc silnika 3-fazowe 600 V AC | 75 HP |
| Short Circuit Current Rating Basic Rating | 10 kA |
| Short Circuit Current Rating maks. Fuse | 150 A |
| Przekrój przewodów przyłączeniowych jedno- lub cienkodrutowy, z tulejką | 14 - 2 AWG |
| Przekrój przewodów przyłączeniowych Śruba przyłączeniowa | M5 |
| Przekrój przewodów przyłączeniowych moment dokręcenia | 26.5 lb-in |
