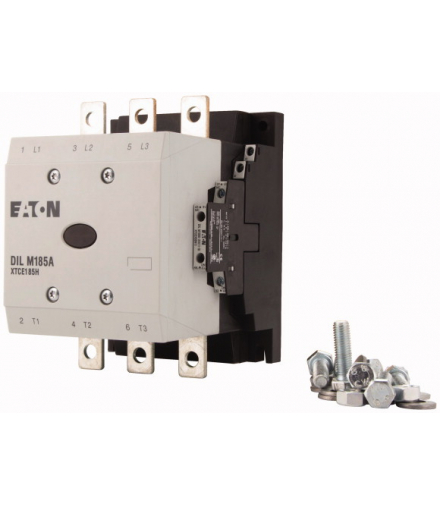

DILM185A/22(RAC48) - Stycznik mocy, 3b+2zz+2zr, 90kW/400V/AC3 Eaton 139535

EATON-139535

157034

DILM185A/22(RAC48) - Stycznik mocy, 3b+2zz+2zr, 90kW/400V/AC3 Eaton 139535

Cena na zapytanie

EATON

Brak

Powiadom mnie kiedy będzie dostępny

Wyślij

DILM185A/22(RAC48) - Stycznik mocy, 3b+2zz+2zr, 90kW/400V/AC3 Eaton 139535

Twoja ocena została dodana.

Wystąpił błąd podczas dodawania oceny.

Tylko zalogowani klienci mogą oceniać produkty.

ocena: 0 / 5
OCENY NIE SĄ WERYFIKOWANE Nie oceniłeś jeszcze tego produktu.
Liczba oddanych głosów: 0

GRATIS OD 349 ZŁ

Najtańsza dostawa już od 13,49 zł

mapka typu dostawy

Płacisz po 45 dniach

twisto ikona

Zamów teraz a na zapłatę masz aż 45 dni

Jak to działa?

Przy płatności za zakupy wybierz płatność

i ciesz się zakupem

Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ

14 dni na zwrot

Konsumencie, na zwrot towaru masz aż 14 dni

Zaufane opinie

zaufane opinie

Posiadamy zaufane opinie

Gwarancja minimum

2 lata

Większość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią

AsortymentStyczniki mocy
AplikacjaStycznik mocy do silników
Grupa asortymentowaUrządzenia standardowe powyżej 170 A
Kategoria użytkowaAC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporoweAC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracyAC-4: Silniki klatkowe: rozruch, hamulce przeciwprądowe, tryb nawrotny, tryb impulsowy
Sposób podłączeniapodłączenia na śrubę
AC-3 380 V 400 V [Ie]185 A
AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C [Ith =Ie]337 A
AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz w obudowie [Ith]245 A
AC-1 konwencjonalny prąd termiczny 1-biegunowy bez obudowy [Ith]688 A
AC-1 konwencjonalny prąd termiczny 1-biegunowy w obudowie [Ith]613 A
AC-3 220 V 230 V [P]55 kW
AC-3 380 V 400 V [P]90 kW
AC-3 660 V 690 V [P]140 kW
AC-3 1000 V [P]108 kW
AC-4 220 V 230 V [P]41 kW
AC-4 380 V 400 V [P]75 kW
AC-4 660 V 690 V [P]102 kW
AC-4 1000 V [P]77 kW
Diagram łączenia210S058
do łączenia z modułem wyłącznika pomocniczegoDILM1000-XHI…
Napięcie uruchamianiaRAC 48: 42 - 48 V 50/60 Hz
Rodzaj prądu AC/DCPraca AC
Z = Zestyk zwierny2 zestyk zwierny
R = Styki rozwierne2 R
możliwe warianty w dostawianiu łączników pomocniczychbocznie: 2 x DILM1000-XHI(V)11-SI, 2 x DILM1000-XHI11-SA
boczne dostawienie łączników pomocniczych2100DRW-296
WskazówkiZestyki z wymuszonym prowadzeniem, zgodne z IEC/EN 60947-5-1 załącznik L, w obrębie modułu wyłącznika pomocniczegoPomocnicze zestyki rozwierne stosowane jako styk lustrzany zgodny z IEC/EN 60947-4-1 załącznik F (nie opóźniony zestyk rozwierny)
WskazówkiWbudowany układ ochronny w elektronice sterującej.660 V, 690 V wzgl. 1000 V: nie stosować bezpośrednio nawrotu.
Normy i przepisyIEC/EN 60947, VDE 0660, UL, CSA
Trwałość, mechaniczna z uruchamianiem AC [cykle łączenia]10 x 106
Częstotliwość załączania, mechaniczna z uruchamianiem AC [cykle łączenia/godz.]3000
Wytrzymałość klimatycznaKlimat wilgotny/ciepły, stały, wg IEC 60068-2-78Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30
Temperatura otoczenia otwarte-40 - +60 °C
Temperatura otoczenia zabudowany- 40 - + 40 °C
Temperatura otoczenia Przechowywanie- 40 - + 80 °C
Położenie montażowe210N017
Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Główny element łączeniowy Zestyk zwierny10 g
Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Pomocniczy element łączeniowy Zestyk zwierny10 g
Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Pomocniczy element łączeniowy Styk rozwierny8 g
Stopień ochronyIP00
Zabezpieczenie przed dotknięciem w wypadku pionowego dotknięcia od przodu (EN 50274)zabezpieczenie przed dotknięciem palcem z pokrywą lub blokiem zaciskowym
Wysokość ustawieniamaks. 2000 m
Ciężar z uruchamianiem AC3.54 kg
Ciężar z uruchamianiem DC3.54 kg
Ciężar Ciężar3.54 kg
Przekrój doprowadzeń głównego przewodu cienkożyłowy z końcówką kablową50 - 185 mm2
Przekrój doprowadzeń głównego przewodu wielożyłowy z końcówką kablową50 - 185 mm2
Przekrój doprowadzeń głównego przewodu Drut lub linka1/0 - 350 MCM AWG
Przekrój doprowadzeń głównego przewodu Taśma [Liczba lamel x szerokość x grubość ]Mocowanie za pomocą zacisków do przewodów taśmowych lub bloku zacisków kablowychpatrz przekroje przyłączy dla bloków zacisków kablowych mm
Przekrój doprowadzeń głównego przewodu Szyna [Szerokość]32 mm
Śruba przyłączeniowa przewodu głównegoM10
moment dokręcenia24 Nm
Przekrój doprowadzeń przewodu pomocniczego przewód pojedynczy1 x (0,75 - 2,5)2 x (0,75 - 2,5) mm2
Przekrój doprowadzeń przewodu pomocniczego Linka z tulejką1 x (0,75 - 2,5)2 x (0,75 - 2,5) mm2
Przekrój doprowadzeń przewodu pomocniczego jedno- lub wielożyłowy18 - 14 AWG
Śruba przyłączeniowa przewodu pomocniczegoM3,5
moment dokręcenia1,2 Nm
Narzędzie Półprzewodnik Rozmiar klucza16 mm
Narzędzie Przewód pomocniczy pozidriv2 Wielkość
Odporność na udar napięciowy [Uimp]8000 V AC
Kategoria przepięciowa / stopień zanieczyszczeniaIII/3
Znamionowe napięcie izolacji [Ui]1000 V AC
Znamionowe napięcie pracy [Ue]1000 V AC
Bezpieczne odłączanie zgodnie z EN 61140 między cewką a zestykami1000 V AC
Bezpieczne odłączanie zgodnie z EN 61140 między stykami1000 V AC
Zdolność włączania (cos ϕ wg IEC/EN 60947)2700 A
Zdolność wyłączeniowa 220 V 230 V2250 A
Zdolność wyłączeniowa 380 V 400 V2250 A
Zdolność wyłączeniowa 500 V2250 A
Zdolność wyłączeniowa 660 V 690 V2250 A
Zdolność wyłączeniowa 1000 V760 A
Trwałość aparatuAC1: patrz → projektowanie, krzywe charakterystykiAC3: patrz → projektowanie, krzywe charakterystykiAC4: patrz → projektowanie, krzywe charakterystyki
odporność na zwarcia Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy Rodzaj przyporządkowania „2“ 400 V [gG/gL 500 V]315 A
odporność na zwarcia Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy Rodzaj przyporządkowania „2“ 690 V [gG/gL 690 V]250 A
odporność na zwarcia Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy Rodzaj przyporządkowania „2“ 1000 V [gG/gL 1000 V]160 A
odporność na zwarcia Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy Rodzaj przyporządkowania „1“ 400 V [gG/gL 500 V]400 A
odporność na zwarcia Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy Rodzaj przyporządkowania „1“ 690 V [gG/gL 690 V]315 A
odporność na zwarcia Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy Rodzaj przyporządkowania „1“ 1000 V [gG/gL 1000 V]200 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C [Ith =Ie]337 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 50 °C [Ith =Ie]301 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 55 °C [Ith =Ie]287 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 60 °C [Ith =Ie]275 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz w obudowie [Ith]245 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz Wskazówkaprzy maksymalnej dopuszczalnej temperaturze otoczenia.
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny 1-biegunowy Wskazówkaprzy maksymalnej dopuszczalnej temperaturze otoczenia
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny 1-biegunowy bez obudowy [Ith]688 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny 1-biegunowy w obudowie [Ith]613 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz WskazówkaPrzy maksymalnej dopuszczalnej temperaturze otoczenia (stan otwarty).
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 220 V 230 V [Ie]185 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 240 V [Ie]185 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 380 V 400 V [Ie]185 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 415 V [Ie]185 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 440 V [Ie]185 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 500 V [Ie]185 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 660 V 690 V [Ie]150 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 1000 V [Ie]76 A
AC-3 moc namionowa [P] 220 V 230 V [P]55 kW
AC-3 moc namionowa [P] 240 V [P]62 kW
AC-3 moc namionowa [P] 380 V 400 V [P]90 kW
AC-3 moc namionowa [P] 415 V [P]110 kW
AC-3 moc namionowa [P] 440 V [P]115 kW
AC-3 moc namionowa [P] 500 V [P]132 kW
AC-3 moc namionowa [P] 660 V 690 V [P]140 kW
AC-3 moc namionowa [P] 1000 V [P]108 kW
AC-4 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 220 V 230 V [Ie]136 A
AC-4 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 240 V [Ie]136 A
AC-4 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 380 V 400 V [Ie]136 A
AC-4 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 415 V [Ie]136 A
AC-4 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 440 V [Ie]136 A
AC-4 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 500 V [Ie]136 A
AC-4 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 660 V 690 V [Ie]110 A
AC-4 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 1000 V [Ie]55 A
AC-4 moc namionowa [P] 220 V 230 V [P]41 kW
AC-4 moc namionowa [P] 240 V [P]45 kW
AC-4 moc namionowa [P] 380 V 400 V [P]75 kW
AC-4 moc namionowa [P] 415 V [P]80 kW
AC-4 moc namionowa [P] 440 V [P]85 kW
AC-4 moc namionowa [P] 500 V [P]96 kW
AC-4 moc namionowa [P] 660 V 690 V [P]102 kW
AC-4 moc namionowa [P] 1000 V [P]77 kW
Kompensacja indywidualna Znamionowy prąd pracy Ie kondensatorów trójfazowych otwarte do 525 V220 A
Kompensacja indywidualna Znamionowy prąd pracy Ie kondensatorów trójfazowych otwarte 690 V133 A
Maks. szczyt prądu włączenia30 x Ie
Trwałość aparatu [cykle łączenia]0.1 x 106
max. częstotliwość załączania200 S/h
Znamionowy prąd pracy Ie otwarty DC-1 Wskazówkapatrz DILDC300/DILDC600 lub na zapytanie
3-biegunowe, przy Ith (60°)34 W
Straty ciepła przy Ie wg AC-3/400 V16 W
Impedancja na biegun0.15 mΩ
Tolerancja napięciowa US48 - 110 V 40-60 Hz
Tolerancja napięciowa z uruchamianiem AC [Przyciąganie]0,8 x US min - 1,15 x US max
Tolerancja napięciowa z uruchamianiem AC [Spadek]0,25 x US min - 0,6 x US max
Pobór mocy cewki w stanie zimnym i przy 1,0 x US Moc przyciągania [Przyciąganie]210 VA
Pobór mocy cewki w stanie zimnym i przy 1,0 x US Moc przyciągania [Przyciąganie]180 W
Pobór mocy cewki w stanie zimnym i przy 1,0 x US Moc trzymania [Zatrzymanie]2.6 VA
Pobór mocy cewki w stanie zimnym i przy 1,0 x US Moc trzymania [Zatrzymanie]2.1 W
Czas załączenia100 % ED
Czasy przełączania przy 100% US (wartości orientacyjne) Główny element łączeniowy Czas zwarcia<, 60 ms
Czasy przełączania przy 100% US (wartości orientacyjne) Główny element łączeniowy Czas rozwarcia<, 40 ms
Kompatybilność elektromagnetycznaNiniejszy produkt zostały przystosowany do pracy w pomieszczeniach przemysłowych (otoczenie A). Wykorzystanie w pomieszczeniach mieszkalnych (otoczenie 1) może powodować zakłócenia radiowe, w związku z czym należy przewidzieć dodatkowe działania odkłócające.
Zdolność łączeniowa maksymalna moc silnika 3-fazowe 200 V208 V50 HP
Zdolność łączeniowa maksymalna moc silnika 3-fazowe 230 V240 V60 HP
Zdolność łączeniowa maksymalna moc silnika 3-fazowe 460 V480 V125 HP
Zdolność łączeniowa maksymalna moc silnika 3-fazowe 575 V600 V150 HP
Zdolność łączeniowa General use250 A
Styk pomocniczy Pilot Duty z uruchamianiem ACA600
Styk pomocniczy Pilot Duty z uruchamianiem DCP300
Styk pomocniczy General Use AC600 V
Styk pomocniczy General Use AC15 A
Styk pomocniczy General Use DC250 V
Styk pomocniczy General Use DC1 A
Short Circuit Current Rating Basic Rating SCCR10 kA
Short Circuit Current Rating Basic Rating maks. bezpiecznik700 A
Short Circuit Current Rating Basic Rating maks. CB800 A
Short Circuit Current Rating 480 V High Fault SCCR (bezpiecznik)100 kA
Short Circuit Current Rating 480 V High Fault maks. bezpiecznik600 Class J A
Short Circuit Current Rating 480 V High Fault SCCR (CB)65 kA
Short Circuit Current Rating 480 V High Fault maks. CB350 A
Short Circuit Current Rating 600 V High Fault SCCR (bezpiecznik)100 kA
Short Circuit Current Rating 600 V High Fault maks. bezpiecznik600 Class J A
Short Circuit Current Rating 600 V High Fault SCCR (CB)50 kA
Short Circuit Current Rating 600 V High Fault maks. CB350 A
Wartości znamionowe dla przełączania specjalnego Wartości znamionowe dla przełączania celowego (100 000 cykli wg UL 1995) LRA 480V 60Hz 3-fazowe2016 A
Wartości znamionowe dla przełączania specjalnego Wartości znamionowe dla przełączania celowego (100 000 cykli wg UL 1995) FLA 480V 60Hz 3-fazowe336 A
Wartości znamionowe dla przełączania specjalnego Wartości znamionowe dla przełączania celowego (100 000 cykli wg UL 1995) LRA 600V 60Hz 3-fazowe1680 A
Wartości znamionowe dla przełączania specjalnego Wartości znamionowe dla przełączania celowego (100 000 cykli wg UL 1995) FLA 600V 60Hz 3-fazowe280 A

Zrealizowane zamówienie może zostać odebrane w naszej hurtowni przy ul. Zielonej 9a w Czechowicach-Dziedzicach lub wysłane za pośrednictwem usług:

  • firmy kurierskiej DPD
  • firmy kurierskiej Pocztex
  • odbiór w Paczkomacie
  • odbiór w Punkcie Pocztex

Z uwagi na gabaryty oraz nietypowe kształty, produkty takie jak np.: listwy, kanały lub większe ilości opraw np. paneli ledowych, które nie mieszczą się w Paczkomacie zostaną wysłane kurierem.

Sklep internetowy E-DOMUS realizuje również zamówienia z dostawą do krajów Unii Europejskiej

Czas wysyłki i dostawy

Wysyłka odbywa się wyłącznie w dni robocze.

Czas wysyłki podany przy produkcie jest to szacowany czas wysyłki towaru z naszego magazynu. (nie jest to całkowity czas dostawy). W całkowitym czasie należy jeszcze uwzględnić czas potrzebny wybranej przez Ciebie firmie kurierskiej na dostarczenie.

  • kurier DPD - transport trwa zwykle 1 dzień
  • kurier Pocztex - transport trwa zwykle 1-2 dni
  • odbiór w Paczkomacie - transport trwa zwykle 1-2 dni
  • odbiór w Punkcie Pocztex - transport trwa zwykle 1-2 dni

Tabela opłat za dostawę *

Kurier DPDod 0 złod 399 złod 700 złod 900 złpowyżej 3000,00 zł
płatne z góry17,99 zł0,00 zł0,00 zł0,00 zł0,00 zł
płatne przy odbiorze25,00 zł30,00 zł35,00 zł40,00 zł-


Kurier Pocztexod 0 złod 399 złod 700 złod 900 złpowyżej 3000,00 zł
płatne z góry13,99 zł0,00 zł0,00 zł0,00 zł0,00 zł
płatne przy odbiorze22,00 zł28,00 zł33,00 zł35,00 zł-


Odbiór w punkcie Pocztexdo 299,00 złpowyżej 299,00 zł
płatne z góry12,99 zł0,00 zł
płatne przy odbiorze--


Paczkomaty InPostdo 299,00 złpowyżej 299,00 zł
płatne z góry13,49 zł0,00 zł
płatne przy odbiorze--


Odbiór w punkcie DPD
płatne z góry14,00 zł
płatne przy odbiorze-


Kurier NSTpaczki niestandardowe (powyżej 175cm)
płatne z góry50,00 zł


* Wyłączając produkty poniższych producentów, dla których przewidziano indywidualny cennik dostaw:

ProducentKoszt wysyłki bezpośrenio od producentaWysyłka Gratis
Greenluxod 36,99 złod 900,00 zł
Kobiod 20,00 złod 1000,00 zł
Candelluxod 20,00 złod 1000,00 zł
Brilum i Elgood 12,99 złod 349,00 zł
Eko-Lightod 20,00 złod 800,00 zł
Grupa Topex, Verto, Top Tools,
Topex, Graphite, Pressol		od 20,00 złod 835,00 zł

Oferujemy kilka form płatności za zamówienie

  • imoje - szybki przelew, płatność kartą, BLIK
  • przelewy24 - szybki przelew, BLIK
  • przelew tradycyjny - przedpłata na nasze konto bankowe
  • przelew odroczony Twisto - płacisz po 21 lub 45 dniach
  • za pobraniem - zapłacisz kurierowi przy dostawie
  • gotówką lub kartą w naszym sklepie stacjonarnym

W przypadku wybrania przelewu tradycyjnego nasz numer konta bankowego wraz z kwotą do zapłaty pojawi się na ostatniej stronie procesu zamówienia oraz zostanie wysłany na Twój email. Przesyłka zostanie wysłana dopiero, gdy pieniądze wpłyną na nasze konto.

DOMUS Adam Chromik i Wspólnicy Sp. Jawna
ul. Zielona 9a
43-502 Czechowice-Dziedzice
ING Bank Śląski oddz. Czechowice
IBAN : PL 94 1050 1256 1000 0001 0263 5877
BIC SWIFT: INGBPLPW

Opcje płatności na stronie

Płatność elektronicznaPrzelew tradycyjnyPłatność przy odbiorze
Kurier DPD
Kurier Pocztex
Odbiór w punkcie Pocztex
Odbiór w Paczkomacie




Odbiór osobisty w naszej hurtowni

DOMUS Sp. Jawna ul. Zielona 9a, 43-502 Czechowice-Dziedzice
czynne od poniedziałku do piątku od 7:30 - 16:00

Płatność elektronicznaPrzelew tradycyjnyGotówka w hurtowniKarta w hurtowni
2022-07-11 15:31:59
2023-03-28 15:45:21
