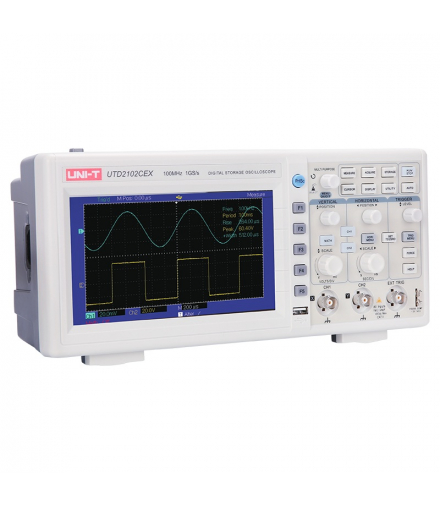

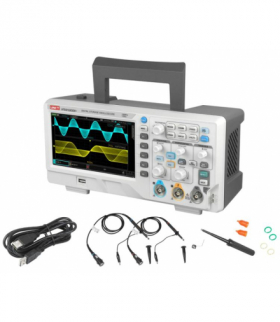

Miernik – oscyloskop UNI-T UTD2102CEX+

INSTRUKCJA OBSŁUGI: POBIERZ

Specjalistyczny miernik – oscyloskop firmy UNI-T UTD2102CEX+, dedykowany dla inżynieriów, elektryków, pasjonatów elektroniki, mechaników oraz uczelni. Posiada szereg zaawansowanych funkcji i gwarantuje on dokładność i precyzję pomiarów. Wysoka jakość materiałów, które zostały użyte do produkcji zapewnia długą i bezawaryjną eksploatacje, nawet w najcięższych warunkach. Produkt jest zgodny ze światowymi standardami i jest w stanie zadowolić nawet najbardziej wymagających użytkowników.

Oscyloskop cyfrowy UTD2102CEX to wysokowydajne elektroniczne urządzenie służące do obserwacji i analizy sygnałów elektrycznych. Ten oscyloskop ma szerokość pasma 100 MHz, co oznacza, że może dokładnie wyświetlać sygnały o częstotliwościach do 100 MHz. Funkcja cyfrowej pamięci oscyloskopu umożliwia przechowywanie i przywoływanie danych przebiegu, ułatwiając analizę sygnałów w czasie.

UTD2102CEX jest wyposażony w kolorowy wyświetlacz TFT o wysokiej rozdzielczości 800x480 pikseli, zapewniający wyraźny i żywy obraz przebiegu.

Urządzenie posiada również dwa kanały do obserwacji sygnału, co pozwala na dwukanałową analizę. Ponadto oscyloskop posiada wbudowane automatyczne pomiary i funkcje matematyczne przebiegu, ułatwiające wykonywanie typowych pomiarów i obliczeń.

Urządzenie posiada hosta USB i interfejs urządzenia do przechowywania i drukowania danych, a także do sterowania komputerem i aktualizacji oprogramowania.

Oscyloskop posiada również wbudowany generator przebiegów, który może generować różne przebiegi, w tym przebiegi sinusoidalne, prostokątne, rampowe i impulsowe, aby pomóc w testowaniu i kalibracji.

• Szerokość pasma analogowego    100 MHz
• Czas narastania    <3,5 ns
• Liczba kanałów    2
• Częstotliwość próbkowania    1 GS/s
• Głębokość pamięci    25 kpts
• Szybkość przechwytywania przebiegu    >2000 wfms/s
• Czułość pionowa    1mV/div~20V/div
• Podstawa czasu    2 ns/div ~ 50 s/div
• Sposób zapisu danych pomiarowych    Setup, wave, bitmap
• Sposoby wyzwalania    Zboczem, szerokością impulsu, sygnałem wideo (Edge, Pluse, Alternate)
• Operacje matematyczne    dodawanie, odejmowanie, mnożenie, dzielenie, FFT
• Interfejsy    USB Host, USB Device, Pass/Fail
• Napięcie zasilania    AC 100 - 240 V, 45 - 440 Hz
• Wymiary    306 x 147 x 122 mm
• Kolor    Biało-szary
• Waga    2.2 kg
