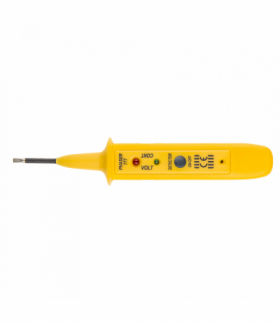

FAZER 777 DETECTOR

FAZER 777 DETECTOR

Wielofunkcyjny jednobiegunowy próbnik instalacji elektrycznych z detektorem przewodów pod napięciem

Fazer 777 pracuje wykorzystując cztery tryby pracy: FAZA, CONT, VOLT oraz DETECTION. W trybie FAZA Fazer 777 wykorzystuje ciało montera jako masę elektryczną a w trybie CONT i VOLT jako drugi przewód pomiarowy na zasadzie przewodności skóry.

ZASTOSOWANIE

Fazer 777 Detector przeznaczony jest do wykonywania podstawowych testów instalacji elektrycznych 220/380 VAC, instalacji samochodowych 12/24 VDC i innych instalacji elektrycznych oraz sprawdzania poprawności pracy urządzeń elektrycznych i elektronicznych.

ZALETY

• Wykrywanie napięcia [~] bez potrzeby dotykania obiektu.
• Fazer pozwala na wykrycie przewodów biegnących w ścianach na głębokości do 10 cm jak również FAZĘ wszędzie tam gdzie niemożliwy jest bezpośredni kontakt.
• Płynna regulacja czułości detekcji pozwala na wykrycie napięcia z odległości od 0,3 cm do 50 cm.
• Fazer 777 może służyć jako wskaźnik napięcia stałego [-], wskaźnik napięcia przemiennego [~] oraz wskaźnik ciągłości przewodzenia.

DANE TECHNICZNE

• Zasilanie: bateryjne 3x LR44 lub zamiennik (w komplecie)
• Czas działania: ok 10 000 wskazań bez wymiany baterii
• Próg zadziałania: <,,1M?
• Zakres wykrywanego napiecia ~ dotykowo: 30-500V AC
• Zakres wykrywanego napiecia ~ bezdotykowo: 230-500V AC

• Zakres wykrywanego napiecia -: 1,5-60V DC
• Wskaźniki: LED: czerwona i zielona, brzęczyk
• Deklaracja zgodności - normy i dyrektywy bezpieczeństwa urządzeń do 1000V


OPIS TRYBÓW PRACY

FAZA - Wskaźnik fazy napięcia ~

Wskazuje w badanym punkcie fazę napięcia ~ do 500V. Faza sygnalizowana jest świeceniem czerwonej dużej diody LED oraz sygnałem akustycznym brzęczka modulowanego częstotliwoscią wykrytego napięcia, 50/60Hz.

CONT - Wskaźnik ciągłości przewodzenia

Fazer 777 odróżnia rozwarcie od stanu przewodzenia na poziomie ok. 1M?. Jeżeli badany obwód ma oporność <,,1M?, Fazer reaguje świeceniem wskaźnika optycznego oraz piskiem brzęczka.

VOLT - Wskaźnik napięcia -

Fazer wykrywa napięcie oraz polaryzację napięcia stałego o wartości większej od 1,5V. Reaguje świeceniem wskaźnika optycznego oraz ciągłym piskiem brzęczka.

DETECTION - Bezdotykowe wykrywanie napięcia ~

Detektor wykrywa bezkontaktowo miejsca będące pod napięciem ~ za przeszkodą nieprzewodzącą.
