Rozdzielnica modułowa 184 moduły, pod inteligentny dom, natynkowa, czarna, rozdzielnia smart home, Emiter EM/SMART_BASIC_CZ-184

Rozdzielnica modułowa 184 moduły, pod inteligentny dom, natynkowa, czarna, rozdzielnia smart home, Emiter EM/SMART_BASIC_CZ-184

• Liczba modułów 184
• Długość netto [mm] 200
• Szerokość netto [mm] 1280
• Waga netto [kg] 57
• Wysokość netto [mm] 1010
• Producent Emiter
• Montaż Natynkowy

Opis i charakterystyka techniczna produktu:

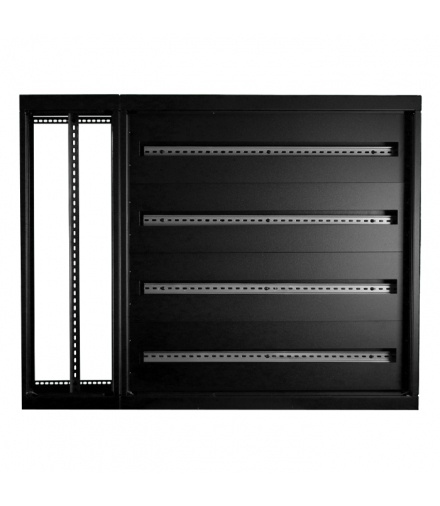

Rozdzielnica modułowa EmiterNet do zabudowy natynkowej
służy do wykonywania i zakańczania instalacji elektrycznych w
budynkach mieszkaniowych. Rozdzielnica ma postać metalowej
skrzynki, w pierwszej klasie ochronności. Szynę TH można
odkręcić, co gwarantuje wygodę pracy instalatora, a dodatkowa
płyta montażowa zasłania zamontowane moduły, gwarantując
ochronę przed dotykiem bezpośrednim. Płyta ma również
dedykowany otwór, dopasowany wymiarami do wymiarów
zewnętrznych modułów, co zapewnia wgląd w zainstalowane
moduły i daje możliwość sterowania (jeśli umożliwiają).
Osprzęt dodatkowy stanowią m. in.: wyłącznik główny (tzw.
rozłącznik izolacyjny), bezpieczniki (wyłączniki nadmiarowo-
prądowe), wyłącznik różnicowo-prądowy, bezpiecznik
przeciwprzepięciowy. Moduły na szynę montażową nie są w
standardowym wyposażeniu skrzynek i stanowią opcję
rozbudowy zgodnie z potrzebami projektanta/użytkownika.
Skrzynki typu EM/SMART_BASIC_CZ-184 posiadają
następujące cechy:
− sposób instalacji: zabudowa natynkowa
− produkowane w 1 rozmiarze
− doprowadzenie przewodów z boku
− możliwość montażu skrzynki z otwieraniem drzwi na prawą
lub lewą stronę
− drzwi frontowe wykonane z pełnej blachy
− możliwość wyposażenia modułów na standardowej szynie
TH
− demontowalna płyta montażowa na wyposażeniu
standardowym
Emiter Sp. z o.o., ul. Porcelanowa 27, 40-241 Katowice, Polska ∙ tel. +48 32 730 34 00 ∙ www.emiter.net.pl
Karta katalogowa
− demontowalne drzwi
− demontowalna ramka frontowa
− zamknięcie na zamek
− możliwość podłączenia przewodów ochronnych do
podstawy obudowy i drzwi frontowych (punkty uziemienia)
Terminowania kabli dokonuje się w odpowiednich gniazdach lub złączach modułów,
zamontowanych na szynie TH.
Parametry techniczne:
- kolor: czarny RAL 9005*
- wykonanie: obudowa (skrzynka) z blachy stalowej zabezpieczonej antykorozyjnie i
lakierowanej proszkowo, odkręcana metalowa rama z drzwiczkami
- montaż: natynkowy
- temperatura otoczenia: -5oC do +40oC
- warunki eksploatacji: wilgotność: do 70%
- stopień ochrony: IP20
- ochrona przed uderzeniami: IK10
- przeznaczona do montażu wewnątrz pomieszczeń
- klasa ochronności: I
- znamionowe napięcie izolacji 500: VAC / 50 Hz
- maksymalna ilość modułów: 184, podłączenie przewodów ochronnych do podstawy obudowy i
drzwi frontowych (punkty uziemienia)
- maksymalne obciążenia przewodów + zabezpieczeń: 40 kg
• odcień koloru produktu z różnych partii produkcyjnych może się nieco różnić; nie stanowi to podstaw do reklamacji
