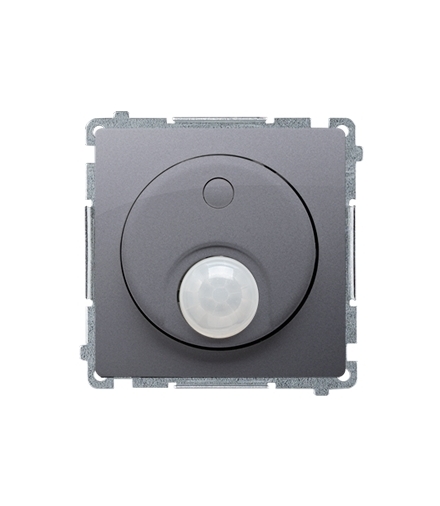

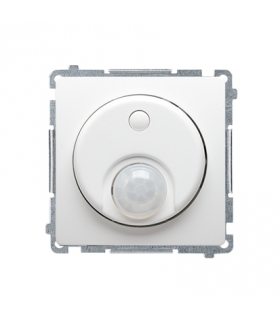

Łącznik z czujnikiem ruchu i przekaźnikiem Simon (MCR10P, BMCR10P, DCR10P)
Zastosowanie
Łącznik z czujnikiem ruchu i przekaźnikiem od Kontakt-Simon to inteligentne rozwiązanie do automatyzacji oświetlenia lub wentylacji. Doskonale sprawdzi się w pomieszczeniach wymagających czasowego oświetlenia, takich jak przedpokoje, korytarze, klatki schodowe, piwnice czy garaże. Urządzenie automatycznie załącza podłączone obciążenie po wykryciu ruchu w polu detekcji i wyłącza je po upływie zadanego czasu. Takie działanie zapewnia nie tylko wygodę, ale także znaczną oszczędność energii elektrycznej. Użytkownik ma również możliwość sterowania ręcznego.
Cechy Główne
-
Automatyczne sterowanie: Automatyczne załączanie obciążenia po wykryciu ruchu i wyłączanie po zadanym czasie.
-
Regulowany czas działania: Płynna regulacja czasu podtrzymania załączenia w zakresie od 5 sekund do 21 minut.
-
Wbudowany czujnik zmierzchowy: Możliwość uzależnienia działania od poziomu natężenia światła zewnętrznego (regulacja w zakresie 2-500 lux), dzięki czemu światło nie włączy się, gdy w pomieszczeniu jest jasno.
-
Sterowanie ręczne: Dostępne tryby stałego załączenia (ON) i stałego wyłączenia (OFF) za pomocą przycisku.
-
Szeroki zasięg detekcji: Czujnik wykrywa ruch w promieniu do 7 metrów i pod kątem 110°.
-
Funkcja TEST: Ułatwia konfigurację i sprawdzenie poprawności ustawień czujnika zmierzchowego.
-
Sygnalizacja LED: Dioda LED informuje o aktualnym trybie pracy urządzenia.
Tryby Pracy
-
AUTO: Tryb automatyczny, w którym obciążenie jest załączane po wykryciu ruchu (jeśli jest wystarczająco ciemno) na ustawiony czas.
-
ON: Tryb stałego załączenia obciążenia, niezależnie od detekcji ruchu.
-
OFF: Tryb stałego wyłączenia, w którym detekcja ruchu jest zablokowana.
-
TEST: Tryb serwisowy do precyzyjnego ustawienia progu zadziałania czujnika zmierzchowego.
Rodzaje obciążeń i moc maksymalna
Urządzenie jest kompatybilne z szeroką gamą odbiorników.
| Rodzaj obciążenia | Moc maksymalna |
|---|
| Żarówki tradycyjne i halogenowe 230V |
2000 W |
| Żarówki halogenowe 12V z transformatorem elektronicznym |
2000 W |
| Żarówki halogenowe 12V z transformatorem rdzeniowym |
1000 W |
| Oświetlenie energooszczędne (świetlówki kompaktowe) |
2000 W |
| Świetlówki liniowe (bez kompensacji, kompensacja szeregowa) |
1000 W |
| Świetlówki liniowe (kompensacja równoległa, układy duo) |
2000 W |
| Oświetlenie LED |
2000 W |
| Wentylatory |
450 VA |
Dane Techniczne
| Parametr | Wartość |
|---|
| Napięcie zasilania |
230 V~ / 50 Hz |
| Maks. moc obciążenia (rezystancyjne, AC1) |
2000 W / 8 A |
| Maks. moc obciążenia (indukcyjne, AC3) |
450 VA / 2 A |
| Stopień ochrony |
IP20 |
| Zasięg czujnika |
maks. 7 m, kąt 110° |
| Regulacja czułości światła (czujnik zmierzchowy) |
2 - 500 lux |
| Regulacja czasu wyłączenia |
5 s - 21 min |
| Zalecana wysokość montażu |
1,0 - 2,5 m |
| Montaż |
Do standardowej puszki instalacyjnej (podtynkowy) |
| Masa |
110 g |
Więcej informacji
Specyfikacja techniczna produktu
| Cecha |
Wartość |
| Rodzaj |
Łącznik z czujnikiem ruchu |
| Wysyłka w ciągu |
do 48h |
| Kolor |
Srebrny |
| Stopień ochrony IP |
IP20 |
| Seria |
Simon Basic |
Dane GPSR
- Marka:
-
Kontakt-Simon
- Producent:
- Kontakt-Simon S.A., ul. Bestwińska 21, 43-500 Czechowice-Dziedzice, pjarczok@kontakt-simon.com.pl, https://www.kontakt-simon.com.pl
- Podmiot odpowiedzialny:
- Kontakt-Simon S.A., ul. Bestwińska 21, 43-500 Czechowice-Dziedzice, pjarczok@kontakt-simon.com.pl, https://www.kontakt-simon.com.pl
- Ostrzeżenie:
-
Produkt przed użyciem należy rozpakować. Po usunięciu opakowania należy upewnić się, że jest ono w dobrym stanie technicznym i wizualnym.
Jeśli wyrób ten ma usterki nie powinno się go używać dopóki nie zostanie naprawiony lub wymieniony na nowy.
Nie wolno użytkować produktu w razie uszkodzenia, gdy nie działa prawidłowo lub gdy został uszkodzony.
Uszkodzony produkt powinien zostać wymieniony na wolny od wad lub naprawiony przez serwis lub osobę z odpowiednimi kwalifikacjami.
Ze względu na bezpieczeństwo nie zalecamy naprawiać produktu we własnym zakresie.
Produkt należy stosować wyłącznie zgodnie z przeznaczeniem. Stosowanie produktu niezgodnie z zaleceniem producenta, może spowodować uraz ciała włącznie z utratą zdrowia i życia.
Urządzenie nie jest przeznaczone do obsługi przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, jak również osoby nie mające doświadczenia lub znajomości obsługi takiego produktu, chyba że użytkowanie odbywa się pod nadzorem osoby odpowiadającej za ich bezpieczeństwo lub zgodnie z instrukcjami użytkowania przekazanymi przez taką osobę.
Wszelkie szczegółowe ostrzeżenia lub informacje na temat bezpieczeństwa produktu są dostępne w instrukcji obsługi dołączonej do produktu lub dostępnej w formacie pdf. w karcie produktu lub na stronie www. producenta/importera/podmiotu odpowiedzialnego za wprowadzenie produktu do sprzedaży.
