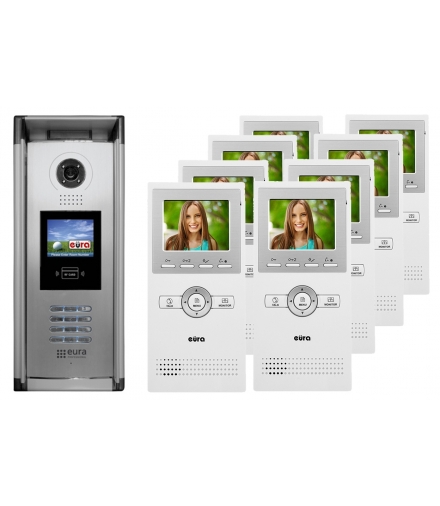

Ośmiorodzinny zestaw wideodomofonowy VDP-A5A5 składa się z ośmiu monitorw VMA-07A5, stacji bramowej VMA-27A5 v.2, dwch dystrybutorw sygnału VMA-49A5 oraz zasilacza VZA-55A5, ktry zasila cały system.
Monitor VMA-07A5
Głośnomwiący monitor z kolorowym ekranem LCD o przekątnej 3.5 w kolorze białym zapewnia wysoką jakość obrazu, posiada - tekstowe menu w języku angielskim oraz 12 melodii gongu do wyboru. Dostęp do wszystkich funkcji realizowany jest za pomocą wygodnych przyciskw znajdujących się na przednim panelu urządzenia.
Stacja bramowa VMA-27A5 v.2
Stacja (kaseta) zewnętrzna WMA-27A5 v.2 realizuje podstawowe funkcje domofonu, czyli: podgląd, wywołanie lokatora, rozmowa lokatora z osobą przy wejściu oraz zwalnianie rygla elektromagnetycznego sterującego wejściem na posesję. Zamknięta jest w solidnej aluminiowej obudowie i przeznaczona do montażu podtynkowego. Specjalna ramka zabezpiecza dodatkowo moduł przed ewentualnymi skutkami trudnych warunkw atmosferycznych. Kolorowy ekran o przekątnej 3,5 umożliwia łatwą obsługę oraz programowanie stacji.
Ponadto kaseta wyposażona jest w czytnik brelokw zbliżeniowych oraz posiada podświetlane przyciski, dzięki czemu ułatwia wybr numer lokalu po zmroku.
Dystrybutor sygnału VMA-49A5
Dystrybutor sygnałw (moduł) VMA-49A5 umożliwia transmisję 1 kanału wideo i 1 kanału audio jednocześnie. W praktyce oznacza to, że podczas rozmowy danego lokatora w budynku, nie będzie możliwości jednoczesnego wywołania interkom z udziałem pomiędzy innymi lokatorami podłączonymi do tej samej stacji zewnętrznej. Do jednego dystrybutora istnieje możliwość podłączenia maksymalnie 4 monitorw / unifonw.
Zasilacz VZA-55A5
Zasilacz daje możliwość montażu na ścianie lub na szynie DIN, napięcie wejściowe AC 200 ~ 240 V, napięcie wyjściowe DC 24 V (z możliwością regulacji DC 21,5~26,5V), maksymalne obciążenie prądowe 4,5 A.
|
Zestaw
|
|
|
System
|
Eura Connect
|
|
Monitor
|
VMA-07A5
|
|
Kaseta zewnętrzna
|
VMA-27A5 v.2
|
|
Zasilacz
|
VZA-55A5
|
|
Napięcie zasilania
|
24V DC
|
|
Parametry sygnału wideo
|
1Vp-p 75 Ohm CCIR
|
|
Ilość przewodw łączących
|
Min.8
|
|
Ilość obsługiwanych wyjść
|
1
|
|
Możliwa rozbudowa
|
Tak
|
|
Monitor
|
|
|
Napięcie zasilania
|
18~24V DC
|
|
Parametry sygnału wideo
|
1Vp-p 75 Ohm CCIR
|
|
Ilość przewodw łączących
|
Skrętka
|
|
Ilość obsługiwanych wyjść
|
1
|
|
Interkom
|
Tak
|
|
Pobr mocy monitora - czuwanie / praca
|
0,75 W / 10 W
|
|
Wielkość ekranu monitora
|
3,5
|
|
Typ ekranu
|
Kolor TFT-LCD
|
|
Rozdzielczość ekranu
|
320 × 240 pikseli
|
|
Ekran dotykowy
|
Nie
|
|
Pamięć wewnętrzna obrazw
|
Brak
|
|
Możliwość rejestracji filmw
|
Nie
|
|
Slot kart (SD / micro SD)
|
Brak
|
|
Ilość melodii gongu
|
12
|
|
Głośnomwiący
|
Tak
|
|
Język menu
|
Angielski
|
|
Funkcja ramki cyfrowej
|
Nie
|
|
Temperaturowy zakres pracy monitora
|
+10ºC ~ +40ºC
|
|
Wymiary monitora (W x SZ x G)
|
220 x 150 x 24 mm
|
|
Waga netto monitora
|
320 g
|
|
Ilość wyjść przekaźnikowych
|
Brak
|
|
Kaseta
|
|
Parametry sygnału wideo
|
1Vp-p 75 Ohm CCIR
|
|
Ilość przewodw łączących
|
Skrętka + 2
|
|
Czas aktywacji rygla
|
1 ~ 99 s
|
|
Napięcie zasilania
|
18~24V DC
|
|
Typ ekranu
|
Kolor LCD
|
|
Język menu
|
Angielski
|
|
Sposb montażu kasety zewn.
|
Podtynkowy
|
|
Wspłczynnik ochrony
|
IP45
|
|
Ilość obsługiwanych lokali
|
512
|
|
Rozdzielczość obrazu
|
320 TVL
|
|
Kąt widzenia kamery w poziomie
|
61º
|
|
Typ przetwornika kamery
|
Kolor, ACS 4T 1/4''
|
|
Czytnik zbliżeniowy
|
Tak
|
|
Daszek ochronny
|
Tak
|
|
Materiał obudowy
|
Stop aluminium
|
|
Napięcie wyjściowe dla rygla elektromagnetycznego
|
12 V DC
|
|
Pobr mocy - czuwanie / praca
|
3 W / 9 W
|
|
Wielkość ekranu
|
3,5''
|
|
Ilość wyjść przekaźnikowych
|
1
|
|
Regulacja położenia oka kamery
|
Tak
|
|
Oświetlenie nocne
|
4 diody LED - światło białe
|
|
Temperaturowy zakres pracy kasety
|
-18ºC ~ +45ºC
|
|
Wymiary kasety zewn. (W x SZ x G)
|
415 x 165 x 70 mm
|
|
Waga netto kasety
|
1500 g
|
|
Szyfrator
|
Tak (podświetlane klawisze)
|
|
Czytnik linii papilarnych
|
Nie
|
|
Dystrybutor sygnału
|
|
Napięcie zasilania
|
24 V DC
|
|
Parametry sygnału wideo
|
1Vp-p 75 Ohm CCIR
|
|
Ilość przewodw łączących
|
Skrętka
|
|
Pobr prądu - czuwanie / praca
|
10 mA / 150 mA
|
|
Wymiary (W x SZ x G)
|
88 x 140 x 32 mm
|
|
Temperaturowy zakres pracy
|
-10ºC ~ +40ºC
|
|
Waga netto dystrybutora
|
224 g
|
|
Zasilacz
|
|
Napięcie zasilania
|
200 ~ 240 V AC , 50/60 Hz
|
|
Ilość przewodw łączących
|
2, bez polaryzacji
|
|
Maks. liczba lokatorw
|
32
|
|
Sposb montażu
|
Szyna DIN
|
|
Znamionowa wydajność prądowa
|
4,5 A
|
|
Wymiary (W x SZ x G)
|
97 x 159 x 37 mm
|
|
Napięcie wyjściowe
|
24 V DC
|
|
Temperaturowy zakres pracy
|
-18ºC ~ +60ºC
|
|
Waga netto
|
138 g
|
