Oświetlenie szynowe - zestaw 3 x 5 W, złoty, X-LINE DPM STR-3X5G

Oświetlenie szynowe - zestaw 3 x 5 W, złoty, X-LINE DPM STR-3X5G

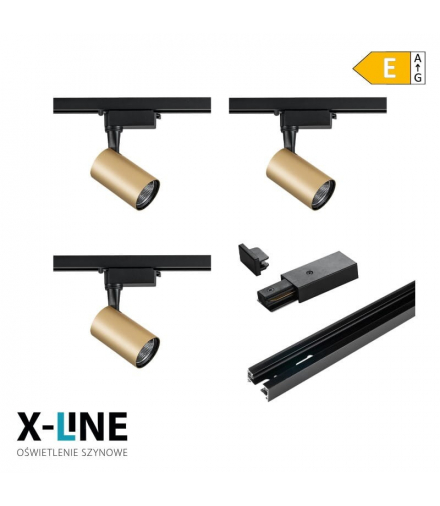

Zestaw oświetlenia szynowego 1 x szyna 1-metrowa 3 x reflektor 5 W złoty, X-LINE

Zestaw oświetlenia szynowego jestkompletny układem oświetleniowym, ale może stanowić również bazę dorozpoczęcia instalacji oświetlenia szynowego, jeśli planujesz jegorozbudowę.

W zestawie szynowym X-LINE znajdują się jedna szyna 1-fazowa STS długości 1 m, trzy reflektory STR o mocy 5 W oraz złączki końcowe .

Elementy zestawu STR-3X5G w kolorze złotym , w połączeniu z czarnymi szynami, stworzą gustowne oświetlenie i doskonale wkomponują się do każdego wnętrza.

System oświetlenia szynowego serii X-LINE , marki DPM to system 1-fazowy , pozwalający na włączanie/wyłączanie wszystkich źródeł światła systemu jednocześnie.

Szyna oświetleniowa 1-metrowa czarna

Szyna stanowi podstawę montażu oświetlenia szynowego
Umożliwia instalację reflektorów oraz lamp wiszących.

Szyna zbudowana jest z lekkiego profilu aluminiowego o szerokości 35 mm i wysokości 20 mm. Mały i lekki profil pozwala na stworzenie minimalistycznego inowoczesnego systemu oświetlenia w pomieszczeniu
Do szyny dodawane są złączki końcowe oraz złączki zasilające umożliwiające podłączenie szyny bezpośrednio do sieci.

Reflektory szynowe 5 W złote

Reflektory szynowe montuje się na szynach oświetleniowych
Każdy z trzech reflektorów posiada diody LED typu COB o mocy 5 W i strumieniu świetlnym 497 lm, co odpowiada tradycyjnej żarówce o mocy 40 W.

Światło, które wytwarzają posiada neutralną barwę 4100 K
Jest to najbardziej uniwersalna barwa światła pasująca zarówno do biura jak i pomieszczenia domowego.

Jak zaprojektować oświetlenie szynowe X-LINE w twojej przestrzeni?

Bazowym produktem systemu szynowego X-LINE są szynoprzewody o długości 1 m lub 2 m , dostępne w kolorze białym lub czarnym
Każda szyna zawiera złączkę zasilającą, umożliwiającym podłączenie bezpośrednio do sieci AC 230 V , oraz zaślepkę końcową.

Możesz łączyć szyny w różne kształty geometryczne, korzystając z złączek w kształcie litery I , T , X , L , oraz złączki elastycznej
Szyny montuje się natynkowo na suficie lub ścianie, lub podwieszane za pomocą zestawu linkowego.

Źródłaświatła można dobrać dowolnie z szerokiej oferty produktów X-LINE iskomponować oświetlenie według indywidualnych potrzeb
Reflektory , lampy wiszące i szynowe niezależnie od Twojego wyboru, możesz je wpinać i wypinać w dowolnym miejscu na całej długości szyny
Używając złączki STAB / STAW , która pełni funkcję podsufitki możesz podłączyć do szyny dowolną lampę zasilaną napięciem AC 230 V~.

Montaż zestawu szynowego

Montaż zestawu szynowego należy rozpocząć od instalacji szynoprzewodów
Można połączyć jezłączką z zestawu i zamontować jeden ciąg szynowy lub zamontować dwieszyny osobno (przewody zasilające należy podpiąć w złączce zasilającejkońcowej raz przy zastosowaniu złączki "I" lub dwa razy do każdej szynyosobno w przypadku opcji bez złączki "I")
Istnieje możliwość montażupodwieszanego przy dodatkowym zakupie zestawu linkowego STPW / STPB
Nakoniec wystarczy zamontować reflektory.

Instalacja szynoprzewodów polega na podłączeniu kabli zasilających sieci AC 230 V do złączki zasilającej na końcu szyny i przymocowaniu szyny do sufitu lub ściany przy użyciu wkrętów
Należy odkręcić śrubki , umieścić kołki w ścianie / suficie i następnie przyłożyć i przykręcić szynę .

W przypadku montażu podwieszanego należy użyć zestawu linkowego STPW / STPB. Wsunąć i przykręcić blaszkę do szyny, a linkę przymocować do sufitu przy pomocy kołków i śrubek (zaleca się stosować 2 zestawy linkowe na 1 m bieżący szyny).

Uwaga! Jeśli przewody zasilające są wcześniej wyprowadzone i wypadają np
na łączeniu szyn, należy dobrać odpowiednią złączkę zasilającą prostą (STRMW / STRMB) lub kątową (STLPW / STLPB) i zastąpić nią złączkę zasilającą końcową z szyny
Jedna złączka zasilająca na 20 m szynoprzewodów .

Montaż złączek jestbardzo prosty
Należy w pierwszej kolejności odkręcić śrubki odzłączki, następnie wsunąć złączkę w szynoprzewód i przykręcić śrubki zpowrotem.

Instalacja wszystkich dostępnych źródeł światła wszynoprzewodach przebiega w ten sam sposób
Wystarczy przyłożyć lampę /reflektor lub złączkę STAB / STAW z własną lampą do szyny i przesunąćdo końca blokadę / zatrzask, który przymocuję źródło światła do szynyoraz doprowadzi do niego prąd z szynoprzewodu.

Cechy charakterystyczne STR-3X5G:

• Rodzaj: zestaw szynowy
• System szynowy: 1-fazowy X-LINE DPM
• Zawartość zestawu: 3 x reflektor STR-5W-G, 1 x szyna STS001B, złączki końcowe, wkręty i kołki do montażu.
• Źródło światła reflektora: LED typu COB
• Moc reflektora: 5 W
• Barwa światła reflektora: 4100 K (neutralny biały).
• Strumień świetlny reflektora: 497 lm
• Wymiary szyny: 3,4 x 2 x 100 cm
• Wymiary reflektora: 6 x 6 x 10 cm
• Zasilanie: AC 230 V~
• Materiał: aluminium
• Kolor: złoty
• Stopień ochrony: IP20
• Opakowanie: karton

W ofercie posiadamy jeszcze taki sam zestaw w kolorze białym i czarnym oraz zestawy z reflektorami GU10.

Zapoznaj się z oświetleniem szynowym X-LINE!

https: //dpm.eu/filmy_produktowe/X-LINE.mp4

• rodzaj elementu: zestaw
• sposób montażu: natynkowy
• kolor: złoty
• napięcie zasilające: AC 230 V
• rodzaj źródła światła: zintegrowane diody LED
• moc: 5 W
• barwa światła: 4000-5000 K (neutralny biały)
