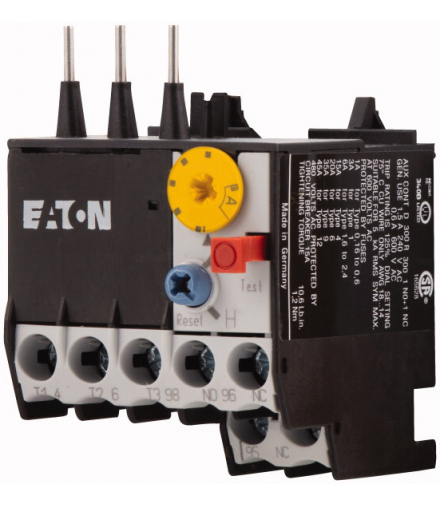

| Asortyment | Ochronny przekaźnik silnikowy ZE do małych styczników |
| Wrażliwość na brak fazy | IEC/EN 60947, VDE 0660 część 102 |
| Opis | Przycisk testu/wyłączeniaPrzycisk Reset ręcznie/autoWolne wyzwolenie |
| Sposób montażu | zamontowanie bezpośrednio |
| Wyzwalacz przeciążeniowy [Ir] | 1.6 - 2.4 A |
| Diagram łączenia | |
| Z Zestyk zwierny | 1 Z |
| R Styki rozwierne | 1 R |
| Stosowane do | DILEMDIULEM/21/MV |
| Rodzaj przyporządkowania „1“ [gG/gL] | 20 A |
| Rodzaj przyporządkowania „2“ [gG/gL] | 6 A |
| Uwagi | Overload trigger: tripping class 10 AShort circuit protection: observe the maximum permissible fuse of the contactor with direct device mounting.Suitable for protection of Ex e-motors II(2)G [Ex d] [Ex e] [Ex px]II(2)D [Ex p] [Ex t]PTB 10 ATEX 3014Observe manual MN03407003Z-DE/EN. |
| Wskazówki | W przypadku montażu szeregowego należy zachować odstęp minimalny 5 mm między ochronnym przekaźnikiem silnikowym. 1 styczniki mocy |
| Normy i przepisy | IEC/EN 60947, VDE 0660, UL, CSA |
| Wytrzymałość klimatyczna | Klimat wilgotny/ciepły, stały, wg IEC 60068-2-78Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30 |
| Temperatura otoczenia | Zakres pracy zgodny z IEC/EN 60947.PTB: -5 °C - +55 °C |
| Temperatura otoczenia otwarte | -25 - +50 °C |
| Temperatura otoczenia zabudowany | - 25 - 40 °C |
| Kompensacja temperatury | Praca ciągła |
| Ciężar | 0.075 kg |
| Wytrymałość udarowa mechaniczna | 10półsinusoidalnyCzas udaru 10 ms g |
| Stopień ochrony | IP20 |
| Zabezpieczenie przed dotknięciem w wypadku pionowego dotknięcia od przodu (EN 50274) | zabezpieczenie przed dotknięciem palcem |
| Wysokość ustawienia | maks. 2000 m |
| Odporność na udar napięciowy [Uimp] | 6000 V AC |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/3 |
| Znamionowe napięcie izolacji [Ui] | 690 V |
| Znamionowe napięcie pracy [Ue] | 690 V AC |
| Bezpieczne odłączanie zgodnie z EN 61140 między zestykami pomocniczymi a torami prądów głównych | 300 V AC |
| Bezpieczne odłączanie zgodnie z EN 61140 między głównymi torami prądowymi | 300 V AC |
| Błąd resztkowy kompensacji temperaturowej >, 40ºC | ≦, 0.25 %/K |
| Straty ciepła (3 styki) dolna wartość zakresu nastawczego | 2.5 W |
| Straty ciepła (3 styki) górna wartość zakresu nastawczego | 4.8 W |
| Przekrój doprowadzeń przewód pojedynczy | 1 x (0.75 - 2.5) mm2 |
| Przekrój doprowadzeń Linka z tulejką | 1 x (0.5 - 1.5) mm2 |
| Przekrój doprowadzeń Drut lub linka | 18 - 14 AWG |
| Śruba przyłączeniowa | M3,5 |
| moment dokręcenia | 1.2 Nm |
| Odcinek przewodu bez izolacji | 8 mm |
| Narzędzia pozidriv | 2 Wielkość |
| Narzędzia do śrub o łbie rowkowym | 0.8 x 5.5 mm |
| Odporność na udar napięciowy [Uimp] | 4000 V |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/3 |
| Przekrój doprowadzeń przewód pojedynczy | 1 x (0.75 - 2.5)2 x (0.75 - 2.5) mm2 |
| Przekrój doprowadzeń Linka z tulejką | 1 x (0.5 - 1.5)2 x (0.5 - 1.5) mm2 |
| Przekrój doprowadzeń jedno- lub wielożyłowy | 2 x (18 - 12) AWG |
| Śruba przyłączeniowa | M3,5 |
| moment dokręcenia | 1.2 Nm |
| Odcinek przewodu bez izolacji | 8 mm |
| Narzędzia pozidriv | 2 Wielkość |
| Narzędzia do śrub o łbie rowkowym | 0,8 x 5,5 mm |
| Znamionowe napięcie izolacji, obwód pomocniczy [Ui] | 500 V AC |
| znamionowe napięcie pracy [Ue] | 500 V AC |
| Bezpieczne odłączanie zgodnie z EN 61140 między zestykami pomocniczymi | 250 V AC |
| konwencjonalny prąd termiczny [Ith] | 6 A |
| Znamionowy prąd pracy [Ie] AC-15 Zestyk zwierny 120 V [Ie] | 1.5 A |
| Znamionowy prąd pracy [Ie] AC-15 Zestyk zwierny 220 V 230 V 240 V [Ie] | 1.5 A |
| Znamionowy prąd pracy [Ie] AC-15 Zestyk zwierny 380 V 400 V 415 V [Ie] | 0.7 A |
| Znamionowy prąd pracy [Ie] AC-15 Zestyk zwierny 500 V [Ie] | 0.5 A |
| Znamionowy prąd pracy [Ie] AC-15 rozwierny 120 V [Ie] | 1.5 A |
| Znamionowy prąd pracy [Ie] AC-15 rozwierny 220 V 230 V 240 V [Ie] | 1.5 A |
| Znamionowy prąd pracy [Ie] AC-15 rozwierny 380 V 400 V 415 V [Ie] | 0.7 A |
| Znamionowy prąd pracy [Ie] AC-15 rozwierny 500 V [Ie] | 0.5 A |
| Znamionowy prąd pracy [Ie] DC L/R ≦, 15 ms | Warunki włączania i wyłączania w odniesieniu do DC-13, L/R stale zgodnie z danymi. |
| Znamionowy prąd pracy [Ie] DC L/R ≦, 15 ms 24 V [Ie] | 0.9 A |
| Znamionowy prąd pracy [Ie] DC L/R ≦, 15 ms 60 V [Ie] | 0.75 A |
| Znamionowy prąd pracy [Ie] DC L/R ≦, 15 ms 110 V [Ie] | 0.4 A |
| Znamionowy prąd pracy [Ie] DC L/R ≦, 15 ms 220 V [Ie] | 0.2 A |
| Odporność na zwarcia bez zgrzania Bezpiecznik topikowy | 4 A gG/gL |
| Wskazówki | Ambient air temperature: Operating range to IEC/EN 60947, PTB: -5°C to +50°CMain circuits terminal capacity solid and flexible conductors with ferrules: When using 2 conductors use equal cross-sections. |
| Styk pomocniczy Pilot Duty z uruchamianiem AC | D300 |
| Styk pomocniczy Pilot Duty z uruchamianiem DC | R300 |
| Styk pomocniczy General Use AC | 240 V/1,5 A600 V/0,6 A V |
| Short Circuit Current Rating Basic Rating Wskazówka | CB dla maks. 480 V |
| Short Circuit Current Rating Basic Rating SCCR | 5 kA |
| Short Circuit Current Rating Basic Rating maks. bezpiecznik | 6 A |
| Short Circuit Current Rating Basic Rating maks. CB | 15 A |
