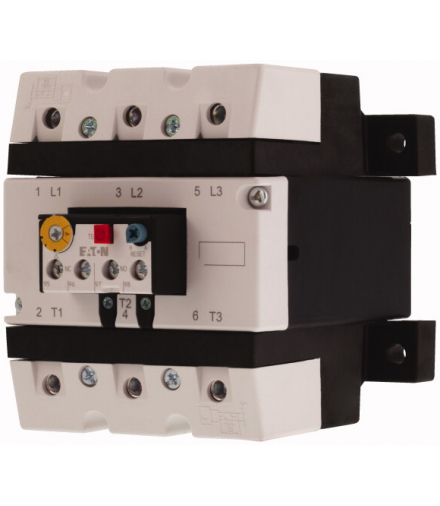

| Asortyment | ochronny przekaźnik silnikowy ZB do 150 A |
| Asortyment | Akcesoria |
| Akcesoria | ochronny przekaźnik silnikowy |
| Wielkość gabarytowa | ZB150 |
| Wrażliwość na brak fazy | IEC/EN 60947, VDE 0660 część 102 |
| Opis | Przycisk testu/wyłączeniaPrzycisk Reset ręcznie/autoWolne wyzwolenie |
| Sposób montażu | pojedyncza instalacja |
| 145 - 175 A | |
| Diagram łączenia | |
| Z = Zestyk zwierny | 1 Z |
| R = Styki rozwierne | 1 R |
| Stosowane do | DILM80DILM95DILM115DILM150DILM170DILMF80DILMF95DILMF115DILMF150DIULM80DIULM95DIULM115DIULM150SDAINLM140SDAINLM165SDAINLM200SDAINLM260 |
| Rodzaj przyporządkowania „1“ [gG/gL] | 400 A |
| Rodzaj przyporządkowania „2“ [gG/gL] | 315 A |
| Uwagi | Wyzwalacz przeciążeniowy: klasa wyzwolenia 10 AOchrona przeciwzwarciowa: przy montażu bezpośrednim zwracać uwagę na maksymalny dopuszczalny bezpiecznik stycznika. |
| Wskazówki | Montaż osobny 1 Stycznik mocy2 cokół |
| Normy i przepisy | IEC/EN 60947, VDE 0660, UL, CSA |
| Wytrzymałość klimatyczna | Klimat wilgotny/ciepły, stały, wg IEC 60068-2-78Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30 |
| Temperatura otoczenia | Zakres pracy zgodny z IEC/EN 60947. |
| Temperatura otoczenia otwarte | -25 - +55 °C |
| Temperatura otoczenia zabudowany | - 25 - 40 °C |
| Kompensacja temperatury | Praca ciągła |
| Ciężar | 1.467 kg |
| Wytrymałość udarowa mechaniczna | 10półsinusoidalnyCzas udaru 10 ms g |
| Stopień ochrony | IP00 |
| Zabezpieczenie przed dotknięciem w wypadku pionowego dotknięcia od przodu (EN 50274) | zabezpieczenie przed dotknięciem palcem |
| Wysokość ustawienia | maks. 2000 m |
| Odporność na udar napięciowy [Uimp] | 8000 V AC |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/3 |
| Znamionowe napięcie izolacji [Ui] | 1000 V |
| Znamionowe napięcie pracy [Ue] | 1000 V AC |
| Bezpieczne odłączanie zgodnie z EN 61140 między zestykami pomocniczymi a torami prądów głównych | 440 V AC |
| Bezpieczne odłączanie zgodnie z EN 61140 między głównymi torami prądowymi | 440 V AC |
| Błąd resztkowy kompensacji temperaturowej >, 40ºC | ≦, 0.25 %/K |
| Straty ciepła (3 styki) dolna wartość zakresu nastawczego | 23.7 W |
| Straty ciepła (3 styki) górna wartość zakresu nastawczego | 34.5 W |
| Przekrój doprowadzeń przewód pojedynczy | 1 x (4 - 16)2 x (4 - 16) mm2 |
| Przekrój doprowadzeń Linka z tulejką | 1 x (4 - 70)2 x (4 - 70) mm2 |
| Przekrój doprowadzeń wielożyłowy | 1 x (16 - 70)2 x (16 - 70) mm2 |
| Przekrój doprowadzeń Drut lub linka | 3/0 AWG |
| Śruba przyłączeniowa | M10 |
| moment dokręcenia | 10 Nm |
| Odcinek przewodu bez izolacji | 24 mm |
| Narzędzia Sześciokąt wewnętrzny [SW] | 5 mm |
| Odporność na udar napięciowy [Uimp] | 4000 V |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/3 |
| Przekrój doprowadzeń przewód pojedynczy | 1 x (0,75 - 4)2 x (0,75 - 4) mm2 |
| Przekrój doprowadzeń Linka z tulejką | 1 x (0,75 - 2,5)2 x (0,75 - 2,5) mm2 |
| Przekrój doprowadzeń jedno- lub wielożyłowy | 2 x (18 - 14) AWG |
| Śruba przyłączeniowa | M3,5 |
| moment dokręcenia | 1,2 Nm |
| Odcinek przewodu bez izolacji | 8 mm |
| Narzędzia pozidriv | 2 Wielkość |
| Narzędzia do śrub o łbie rowkowym | 1 x 6 mm |
| Znamionowe napięcie izolacji, obwód pomocniczy [Ui] | 500 V AC |
| znamionowe napięcie pracy [Ue] | 500 V AC |
| Bezpieczne odłączanie zgodnie z EN 61140 między zestykami pomocniczymi | 240 V AC |
| konwencjonalny prąd termiczny [Ith] | 6 A |
| Znamionowy prąd pracy [Ie] AC-15 Zestyk zwierny 120 V [Ie] | 1.5 A |
| Znamionowy prąd pracy [Ie] AC-15 Zestyk zwierny 220 V 230 V 240 V [Ie] | 1.5 A |
| Znamionowy prąd pracy [Ie] AC-15 Zestyk zwierny 380 V 400 V 415 V [Ie] | 0.5 A |
| Znamionowy prąd pracy [Ie] AC-15 Zestyk zwierny 500 V [Ie] | 0.5 A |
| Znamionowy prąd pracy [Ie] AC-15 rozwierny 120 V [Ie] | 1.5 A |
| Znamionowy prąd pracy [Ie] AC-15 rozwierny 220 V 230 V 240 V [Ie] | 1.5 A |
| Znamionowy prąd pracy [Ie] AC-15 rozwierny 380 V 400 V 415 V [Ie] | 0.9 A |
| Znamionowy prąd pracy [Ie] AC-15 rozwierny 500 V [Ie] | 0.8 A |
| Znamionowy prąd pracy [Ie] DC L/R ≦, 15 ms | Warunki włączania i wyłączania w odniesieniu do DC-13, L/R stale zgodnie z danymi. |
| Znamionowy prąd pracy [Ie] DC L/R ≦, 15 ms 24 V [Ie] | 0.9 A |
| Znamionowy prąd pracy [Ie] DC L/R ≦, 15 ms 60 V [Ie] | 0.75 A |
| Znamionowy prąd pracy [Ie] DC L/R ≦, 15 ms 110 V [Ie] | 0.4 A |
| Znamionowy prąd pracy [Ie] DC L/R ≦, 15 ms 220 V [Ie] | 0.2 A |
| Odporność na zwarcia bez zgrzania Bezpiecznik topikowy | 6 A gG/gL |
| Wskazówki | Temperatura otoczenia w zakresie pracy zgodnie z IEC/EN 60947, PTB: -5 °C do +55°CPrzekroje przyłączy torów prądu głównego jednożyłowych i cienkożyłowych: przy wykorzystaniu 2 przewodów stosować jednakowe przekroje. |
| Styk pomocniczy Pilot Duty z uruchamianiem AC | B300 przy nierównej polaryzacji (Opposite polarity)B600 przy równej polaryzacji (Same polarity) |
| Styk pomocniczy Pilot Duty z uruchamianiem DC | R300 |
| Short Circuit Current Rating Basic Rating SCCR | 10 kA |
| Short Circuit Current Rating Basic Rating maks. Fuse | 300 Class J A |
