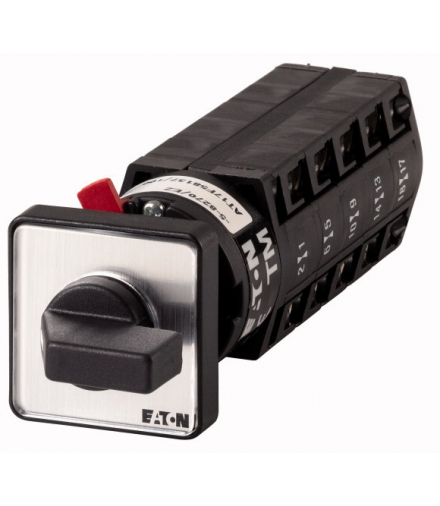

TM-5-8270/EZ - Łącznik zakresowy, 3b, Iu 10A, TC 1-3, 45°, bez samopowrotu, 30x30mm, montaż centralny Eaton 046124
EATON-046124
4015080461241
152840
Twoja ocena została dodana.
Wystąpił błąd podczas dodawania oceny.
Tylko zalogowani klienci mogą oceniać produkty.
ocena: 0 / 5
OCENY NIE SĄ WERYFIKOWANE
Liczba oddanych głosów: 0
Liczba oddanych głosów: 0
GRATIS OD 349 ZŁ
Najtańsza dostawa już od 13,49 zł
Płacisz po 45 dniach
Zamów teraz a na zapłatę masz aż 45 dni
Jak to działa?
Przy płatności za zakupy wybierz płatność
i ciesz się zakupem
Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ
14 dni na zwrot
Konsumencie, na zwrot towaru masz aż 14 dni
Zaufane opinie
Posiadamy zaufane opinie
Gwarancja minimum
2 lataWiększość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią
| Asortyment | Łącznik sterowniczy |
| Identyfikator typu | TM |
| Funkcja podstawowa | łącznik zakresowy |
| z czarnym pokrętłem i tabliczką czołową | |
| Styki | 9 |
| liczba zakresów | 3 zakresy 60° |
| Stopień ochrony | Przód IP65 |
| Wykonanie | montaż centralny |
| Diagram łączenia | |
| Kąt łączenia | 60 ° |
| Przebieg łączenia | bez samopowrotubez położenia 0 |
| Numer realizacji | 8270 |
| Nr tabliczki czołowej | |
| Tabliczka czołowa | 1-3 |
| 400 V [P] | 3 kW |
| Pomiarowy prąd stały [Iu] | 10 A |
| Wskazówki dotyczące pomiarowego prądu stałego Iu | Pomiarowy prąd stały Iu podawany jest przy maks. przekroju. |
| Liczba zespołów montażowych | 5 Zespół montażowy/zespoły montażowe |
| Normy i przepisy | IEC/EN 60947, VDE 0660, CSA, ULŁącznik sterowniczy zgodne z IEC/EN 60947-5-1Pomocniczy łącznik prądowy wg normy IEC/EN 60947-5-1 |
| Wytrzymałość klimatyczna | Klimat wilgotny/ciepły, stały, wg IEC 60068-2-78Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30 |
| Temperatura otoczenia bez obudowy | -25 - +50 °C |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/3 |
| Odporność na udar napięciowy [Uimp] | 4000 V AC |
| Położenie montażowe | dowolne, zgodne z wymaganiami |
| Parametry elektryczne Znamionowe napięcie pracy [Ue] | 500 V AC |
| Parametry elektryczne Pomiarowy prąd stały [Iu] | 10 A |
| Parametry elektryczne Wskazówki dotyczące pomiarowego prądu stałego Iu | Pomiarowy prąd stały Iu podawany jest przy maks. przekroju. |
| odporność na zwarcia bezpiecznik topikowy | 10 A gG/gL |
| Bezpieczne odłączanie zgodnie z EN 61140 strata cieplna na każdy tor prądowy przy le | 0.15 W |
| Bezpieczne odłączanie zgodnie z EN 61140 Strata cieplna na tor prądowy przy Ie (AC-15/230 V) | 0.15 W |
| Trwałość, mechaniczna [cykle łączenia] | >, 1 x 106 |
| maksymalna częstotliwość załączania [cykle łączenia/godz.] | 1200 |
| Napięcie przemienne AC-21A Znamionowy prąd pracy łącznika mocy 400 V 415 V [Ie] | 10 A |
| Napięcie przemienne AC-23A Moc namionowa AC-23A, 50 - 60 Hz [P] 400 V 415 V [P] | 3 kW |
| Niezawodne łączenie przy 24 V DC, 10 mA [częstotliwość błędu] | <,10-5, <,1 usterka na 100 000 operacji przełączania HF |
| jedno- lub wielożyłowy | 1 x 1,52 x 1,5 mm2 |
| drobnożyłowe z końcówkami żył wg DIN 46228 | 1 x 1,02 x 1,0 mm2 |
| Linka z tulejką | 1 x 1,52 x 1,5 mm2 |
| Śruba przyłączeniowa | M2,5 |
| moment dokręcania śruby połączeniowej | 0.4 Nm |
| Styki Znamionowe napięcie pracy [Ue] | 300 V AC |
| Styki Znamionowy prąd ciągły maks. Główne tory prądowe General use | 10 A |
| Styki Znamionowy prąd ciągły maks. Obwód pomocniczy General Use [IU] | 10 A |
| Styki Znamionowy prąd ciągły maks. Obwód pomocniczy Pilot Duty | A 300 |
| Zdolność łączeniowa maksymalna moc silnika 1-fazowe 120 V AC | 0.33 HP |
| Zdolność łączeniowa maksymalna moc silnika 1-fazowe 240 V AC | 0.75 HP |
| Zdolność łączeniowa maksymalna moc silnika 1-fazowe 277 V AC | 0.75 HP |
| Zdolność łączeniowa maksymalna moc silnika 3-fazowe 120 V AC | 0.75 HP |
| Zdolność łączeniowa maksymalna moc silnika 3-fazowe 240 V AC | 1 HP |
| Przekrój przewodów przyłączeniowych jedno- lub cienkodrutowy, z tulejką | 14 AWG |
| Przekrój przewodów przyłączeniowych Śruba przyłączeniowa | M2,5 |
| Przekrój przewodów przyłączeniowych moment dokręcenia | 3.5 lb-in |
