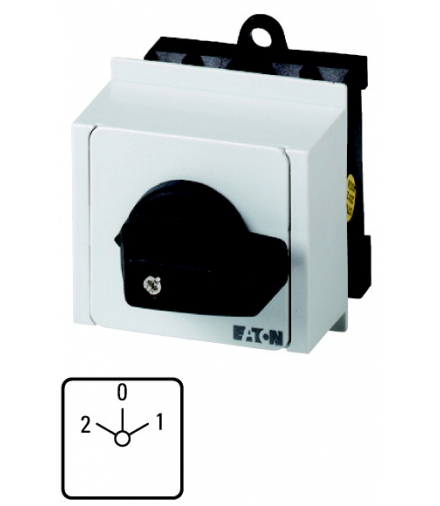

T0-2-15422/IVS - Przełącznik grup, 2b, Ie 12A, TC 2-0-1, 45°, bez samopowrotu, 45x45mm, REG Eaton 026990

Indeks:EATON-026990

EAN:4015080269908

ID:152491

T0-2-15422/IVS - Przełącznik grup, 2b, Ie 12A, TC 2-0-1, 45°, bez samopowrotu, 45x45mm, REG Eaton 026990

Twoja ocena została dodana.

Wystąpił błąd podczas dodawania oceny.

Tylko zalogowani klienci mogą oceniać produkty.

ocena: 0 / 5

OCENY NIE SĄ WERYFIKOWANE Nie oceniłeś jeszcze tego produktu.
Liczba oddanych głosów: 0

Opis
Koszty dostawy
Formy płatności

Asortyment	Łącznik sterowniczy
Identyfikator typu	T0
Funkcja podstawowa	Przełącznik
z czarnym pokrętłem i tabliczką czołową
Styki	4
Stopień ochrony	Przód IP30
Wykonanie	montaż rozdzielacza

Diagram łączenia
Kąt łączenia	45 °
Przebieg łączenia	bez samopowrotuz 0-położeniem
Numer realizacji	15422
Nr tabliczki czołowej
Tabliczka czołowa	2-0-1
400 V [P]	5.5 kW
Pomiarowy prąd stały [Iu]	20 A
Wskazówki dotyczące pomiarowego prądu stałego Iu	Pomiarowy prąd stały Iu podawany jest przy maks. przekroju.
Liczba zespołów montażowych	2 Zespół montażowy/zespoły montażowe

Normy i przepisy	IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, ULRozłącznik izolacyjny zgodny z IEC/EN 60947-3
Wytrzymałość klimatyczna	Klimat wilgotny/ciepły, stały, wg IEC 60068-2-78Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30
Temperatura otoczenia bez obudowy	-25 - +50 °C
Temperatura otoczenia w obudowie	-25 - +40 °C
Kategoria przepięciowa / stopień zanieczyszczenia	III/3
Odporność na udar napięciowy [Uimp]	6000 V AC
Wytrymałość udarowa mechaniczna	15 g
Położenie montażowe	dowolne, zgodne z wymaganiami
Parametry elektryczne Znamionowe napięcie pracy [Ue]	690 V AC
Parametry elektryczne Pomiarowy prąd stały [Iu]	20 A
Parametry elektryczne Wskazówki dotyczące pomiarowego prądu stałego Iu	Pomiarowy prąd stały Iu podawany jest przy maks. przekroju.
Obciążalność przy tpracy przerywanej, klasa 12 AB 25 % ED	2 x Ie
Obciążalność przy tpracy przerywanej, klasa 12 AB 40 % ED	1.6 x Ie
Obciążalność przy tpracy przerywanej, klasa 12 AB 60 % ED	1.3 x Ie
odporność na zwarcia bezpiecznik topikowy	20 A gG/gL
Pomiarowa wytrzymałość na prąd zwarciowy (prąd 1 sek.) [Icw]	320 Aeff
Wskazówka dotycząca pomiarowej wytrzymałości na prąd zwarciowy Icw	prąd 1 sekundowy
Warunkowy prąd zwarcia [Iq]	6 kA
Pomiarowa zdolność włączania cos ϕ zgodnie z IEC 60947-3	130 A
Zdolność wyłączenia prądu znamionowego cos ϕ zgodnie z IEC 60947-3 230 V	100 A
Zdolność wyłączenia prądu znamionowego cos ϕ zgodnie z IEC 60947-3 400/415 V	110 A
Zdolność wyłączenia prądu znamionowego cos ϕ zgodnie z IEC 60947-3 500 V	80 A
Zdolność wyłączenia prądu znamionowego cos ϕ zgodnie z IEC 60947-3 690 V	60 A
Bezpieczne odłączanie zgodnie z EN 61140 między stykami	440 V AC
Bezpieczne odłączanie zgodnie z EN 61140 strata cieplna na każdy tor prądowy przy le	0.6 W
Bezpieczne odłączanie zgodnie z EN 61140 Strata cieplna na tor prądowy przy Ie (AC-15/230 V)	0.6 W
Trwałość, mechaniczna [cykle łączenia]	>, 0.4 x 106
maksymalna częstotliwość załączania [cykle łączenia/godz.]	1200
Napięcie przemienne AC-3 Moc znamionowa przełącznika silnika [P] 220 V 230 V [P]	3 kW
Napięcie przemienne AC-3 Moc znamionowa przełącznika silnika [P] 230 V trójkąt-gwiazda [P]	5.5 kW
Napięcie przemienne AC-3 Moc znamionowa przełącznika silnika [P] 400 V 415 V [P]	5.5 kW
Napięcie przemienne AC-3 Moc znamionowa przełącznika silnika [P] 400 V trójkąt-gwiazda [P]	7.5 kW
Napięcie przemienne AC-3 Moc znamionowa przełącznika silnika [P] 500 V [P]	5.5 kW
Napięcie przemienne AC-3 Moc znamionowa przełącznika silnika [P] 500 V trójkąt-gwiazda [P]	7.5 kW
Napięcie przemienne AC-3 Moc znamionowa przełącznika silnika [P] 690 V [P]	4 kW
Napięcie przemienne AC-3 Moc znamionowa przełącznika silnika [P] 690 V trójkąt-gwiazda [P]	5.5 kW
Napięcie przemienne AC-3 Znamionowy prąd pracy przełącznika silnika 230 V [Ie]	11.5 A
Napięcie przemienne AC-3 Znamionowy prąd pracy przełącznika silnika 230 V trójkąt-gwiazda [Ie]	20 A
Napięcie przemienne AC-3 Znamionowy prąd pracy przełącznika silnika 400V 415 V [Ie]	11.5 A
Napięcie przemienne AC-3 Znamionowy prąd pracy przełącznika silnika 400 V trójkąt-gwiazda [Ie]	20 A
Napięcie przemienne AC-3 Znamionowy prąd pracy przełącznika silnika 500 V [Ie]	9 A
Napięcie przemienne AC-3 Znamionowy prąd pracy przełącznika silnika 500 V trójkąt-gwiazda [Ie]	15.6 A
Napięcie przemienne AC-3 Znamionowy prąd pracy przełącznika silnika 690 V [Ie]	4.9 A
Napięcie przemienne AC-3 Znamionowy prąd pracy przełącznika silnika 690 V trójkąt-gwiazda [Ie]	8.5 A
Napięcie przemienne AC-23A Moc namionowa AC-23A, 50 - 60 Hz [P] 230 V [P]	3 kW
Napięcie przemienne AC-23A Moc namionowa AC-23A, 50 - 60 Hz [P] 400 V 415 V [P]	5.5 kW
Napięcie przemienne AC-23A Moc namionowa AC-23A, 50 - 60 Hz [P] 500 V [P]	7.5 kW
Napięcie przemienne AC-23A Moc namionowa AC-23A, 50 - 60 Hz [P] 690 V [P]	5.5 kW
Napięcie przemienne AC-23A Znamionowy prąd pracy przełącznika silnika 230 V [Ie]	13.3 A
Napięcie przemienne AC-23A Znamionowy prąd pracy przełącznika silnika 400 V 415 V [Ie]	13.3 A
Napięcie przemienne AC-23A Znamionowy prąd pracy przełącznika silnika 500 V [Ie]	13.3 A
Napięcie przemienne AC-23A Znamionowy prąd pracy przełącznika silnika 690 V [Ie]	7.6 A
Napięcie stałe DC-1, odłączenie wyłącznika mocy L/R 1 ms Znamionowy prąd pracy [Ie]	10 A
Napięcie stałe DC-1, odłączenie wyłącznika mocy L/R 1 ms Napięcie na każdym ze styków połączonych szeregowo	60 V
Napięcie stałe DC-21A [Ie] Znamionowy prąd pracy [Ie]	1 A
Napięcie stałe DC-21A [Ie] Styki	1 Ilość
Napięcie stałe DC-23A, Wyłącznik silnikaL/R 15 ms 24 V Znamionowy prąd pracy [Ie]	10 A
Napięcie stałe DC-23A, Wyłącznik silnikaL/R 15 ms 24 V Styki	1 Ilość
Napięcie stałe DC-23A, Wyłącznik silnikaL/R 15 ms 48 V Znamionowy prąd pracy [Ie]	10 A
Napięcie stałe DC-23A, Wyłącznik silnikaL/R 15 ms 48 V Styki	2 Ilość
Napięcie stałe DC-23A, Wyłącznik silnikaL/R 15 ms 60 V Znamionowy prąd pracy [Ie]	10 A
Napięcie stałe DC-23A, Wyłącznik silnikaL/R 15 ms 60 V Styki	3 Ilość
Napięcie stałe DC-23A, Wyłącznik silnikaL/R 15 ms 120 V Znamionowy prąd pracy [Ie]	5 A
Napięcie stałe DC-23A, Wyłącznik silnikaL/R 15 ms 120 V Styki	3 Ilość
Napięcie stałe DC-23A, Wyłącznik silnikaL/R 15 ms 240 V Znamionowy prąd pracy [Ie]	5 A
Napięcie stałe DC-23A, Wyłącznik silnikaL/R 15 ms 240 V Styki	5 Ilość
Napięcie stałe DC-13, łącznik sterowniczy L/R 50 ms Znamionowy prąd pracy [Ie]	10 A
Napięcie stałe DC-13, łącznik sterowniczy L/R 50 ms Napięcie na każdym ze styków połączonych	32 V
Niezawodne łączenie przy 24 V DC, 10 mA [częstotliwość błędu]	<,10-5, <,1 usterka na 100 000 operacji przełączania HF
jedno- lub wielożyłowy	1 x (1 - 2,5)2 x (1 - 2,5) mm2
drobnożyłowe z końcówkami żył wg DIN 46228	1 x (0,75 - 2,5)2 x (0,75 - 2,5) mm2
Śruba przyłączeniowa	M3,5
moment dokręcania śruby połączeniowej	1 Nm
Wskazówki	B10d Wartości zgodnie z EN ISO 13849-1, tabela C1
Styki Znamionowe napięcie pracy [Ue]	600 V AC
Styki Znamionowy prąd ciągły maks. Główne tory prądowe General use	16 A
Styki Znamionowy prąd ciągły maks. Obwód pomocniczy General Use [IU]	10 A
Styki Znamionowy prąd ciągły maks. Obwód pomocniczy Pilot Duty	A 600P 300
Zdolność łączeniowa maksymalna moc silnika 1-fazowe 120 V AC	0.5 HP
Zdolność łączeniowa maksymalna moc silnika 1-fazowe 200 V AC	1 HP
Zdolność łączeniowa maksymalna moc silnika 1-fazowe 240 V AC	1.5 HP
Zdolność łączeniowa maksymalna moc silnika 3-fazowe 200 V AC	3 HP
Zdolność łączeniowa maksymalna moc silnika 3-fazowe 240 V AC	3 HP
Zdolność łączeniowa maksymalna moc silnika 3-fazowe 480 V AC	7.5 HP
Zdolność łączeniowa maksymalna moc silnika 3-fazowe 600 V AC	7.5 HP
Short Circuit Current Rating Basic Rating	5 kA
Short Circuit Current Rating maks. Fuse	50 A
Short Circuit Current Rating High fault rating	10 kA
Short Circuit Current Rating maks. Fuse	20, Class J A
Przekrój przewodów przyłączeniowych jedno- lub cienkodrutowy, z tulejką	18 - 14 AWG
Przekrój przewodów przyłączeniowych Śruba przyłączeniowa	M3,5
Przekrój przewodów przyłączeniowych moment dokręcenia	8.8 lb-in
