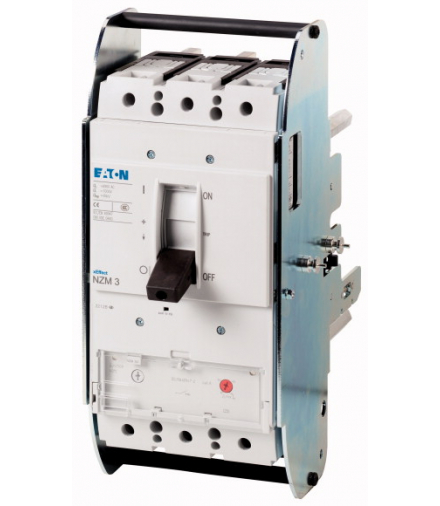

| Asortyment | wyłącznik naprądowy |
| Funkcja ochrony | Ochrona przeciwzwarciowa |
| Norma/Dopuszczenie | IEC |
| Technika montażowa | Technika wysuwania |
| Technika rozwarcia | Wyzwalacz termomagnetyczny |
| Wielkość gabarytowa | NZM3 |
| Opis | Ochrona silnika w połączeniu z przekaźnikiem do ochrony silnikaz wyzwalaczem zwarciowymbez wyzwalacza przeciążeniowego IrIEC/EN 60947-4-1, IEC/EN 60947-2Wyłączniki naprądowe spełniają wszystkie wymogi kategorii użytkowej AC--3. |
| Liczba biegunów | 3-biegunowe |
| Standardowo w zestawie | podłączenia na śrubę |
| Prąd znamionowy = Znamionowy prąd stały [In = Iu] | 250 A |
| 400/415 V 50 Hz [Icu] | 50 kA |
| Wyzwalacz zwarciowy [Irm] jest [Ii = In x …] | 8 - 14 |
| 380 V 400 V [P] | 132 kW |
| 400 V [Ie] | max. 231 A |
| Normy i przepisy | IEC/EN 60947 |
| Zabezpieczenie przed dotknięciem | zabezpieczenie przed dotknięciem palcem zgodnie z VDE 0106 część 100 |
| Wytrzymałość klimatyczna | Klimat wilgotny/ciepły, stały, wg IEC 60068-2-78Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30 |
| Temperatura otoczenia Temperatura otoczenia przy składowaniu | - 40 - + 70 °C |
| Temperatura otoczenia Praca | -25 - +70 °C |
| Wytrzymałość udarowa mechaniczna (w czasie trwania udaru półsinus 10 ms) według IEC 60068-2-27 | 20 (half-sinusoidal shock 20 ms) g |
| Bezpieczne odłączanie zgodnie z EN 61140 między zestykami pomocniczymi a torami prądów głównych | 500 V AC |
| Bezpieczne odłączanie zgodnie z EN 61140 między zestykami pomocniczymi | 300 V AC |
| Pozycja zabudowy | Vertical and 90° in all directions With XFI earth-fault release:- NZM1, N1, NZM2, N2: vertical and 90° in all directionswith plug-in unit- NZM1, N1, NZM2, N2: vertical, 90° right/leftwith withdrawable unit:- NZM3, N3: vertical, 90° right/left- NZM4, N4: verticalwith remote operator: - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical and 90° in all directions |
| Kierunek zasilania energią | dowolne, zgodne z wymaganiami |
| stopień ochrony Aparat | In the operating controls area: IP20 (basic degree of protection) |
| stopień ochrony Obudowa | With insulating surround: IP40With door coupling rotary handle: IP66 |
| stopień ochrony Zaciski | Tunnel terminal: IP10Phase isolator and strip terminal: IP00 |
| Pozostałe dane techniczne (katalog przeglądowy) | Temperatureinfluss, Derating |
| Prąd znamionowy = Znamionowy prąd stały [In = Iu] | 250 A |
| Odporność na udar napięciowy [Uimp] Główne tory prądowe | 8000 V |
| Odporność na udar napięciowy [Uimp] Obwód pomocniczy | 6000 V |
| Znamionowe napięcie pracy [Ue] | 690 V AC |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/3 |
| Znamionowe napięcie izolacji [Ui] | 1000 V |
| Zastosowanie w nieuziemionych sieciach | ≦, 690 V |
| Obliczeniowa zwarciowa zdolność włączania [Icm] 240 V [Icm] | 187 kA |
| Obliczeniowa zwarciowa zdolność włączania [Icm] 400/415 V [Icm] | 105 kA |
| Obliczeniowa zwarciowa zdolność włączania [Icm] 440 V 50/60 Hz [Icm] | 74 kA |
| Obliczeniowa zwarciowa zdolność włączania [Icm] 525 V 50/60 Hz [Icm] | 53 kA |
| Obliczeniowa zwarciowa zdolność włączania [Icm] 690 V 50/60 Hz [Icm] | 40 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 240 V 50/60 Hz [Icu] | 85 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 400/415 V 50/60 Hz [Icu] | 50 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 440 V 50/60 Hz [Icu] | 35 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 525 V 50/60 Hz [Icu] | 25 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 690 V 50/60 Hz [Icu] | 20 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 240 V 50/60 Hz [Ics] | 85 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 400/415 V 50/60 Hz [Ics] | 50 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 440 V 50/60 Hz [Ics] | 35 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 525 V 50/60 Hz [Ics] | 13 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 690 V 50/60 Hz [Ics] | 5 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] | Maksymalne zabezpieczenie wstępne, gdy spodziewany prąd zwarciowy w miejscu montażu przekracza zdolność łączeniową łącznika mocy. |
| Pomiarowa wytrzymałość na prąd zwarciowy t = 0,3 s [Icw] | 3.3 kA |
| Pomiarowa wytrzymałość na prąd zwarciowy t = 1 s [Icw] | 3.3 kA |
| Kategoria użytkowa zgodnie z normą IEC/EN 60947-2 | A |
| Okres zdolności użytkowej, mechaniczny (w tym maks. 50% uruchomień przez wyzwalacz wzrostowy/podnapięciowy) [Cykle łączenia] | 15000 |
| Trwałość, elektryczna AC-1 400 V 50/60 Hz [Cykle łączenia] | 5000 |
| Trwałość, elektryczna AC-1 415 V 50/60 Hz [Cykle łączenia] | 5000 |
| Trwałość, elektryczna AC-1 690 V 50/60 Hz [Cykle łączenia] | 3000 |
| Trwałość, elektryczna AC--3 400 V 50/60 Hz [Cykle łączenia] | 2000 |
| Trwałość, elektryczna AC--3 415 V 50/60 Hz [Cykle łączenia] | 2000 |
| Trwałość, elektryczna AC--3 690 V 50/60 Hz [Cykle łączenia] | 2000 |
| Trwałość, elektryczna max. częstotliwość załączania | 60 S/h |
| Całkowity czas wyłączenia w przypadku zwarcia | <, 10 ms |
| Standardowo w zestawie | podłączenia na śrubę |
| Accessories required | NZM3-XAVS |
| Optional accessories | Box terminalTunnel terminalconnection on rear |
| Przewód okrągły Cu zacisk skrzynkowy przewód pojedynczy | 2 x 16 mm2 |
| Przewód okrągły Cu zacisk skrzynkowy wielożyłowy | 1 x (35 - 240)2 x (25-120) mm2 |
| Przewód okrągły Cu Zaciski tunelowe przewód pojedynczy | 1 x 16 mm2 |
| Przewód okrągły Cu Zaciski tunelowe wielożyłowy 1-hole | 1 x (16 - 185) mm2 |
| Przewód okrągły Cu Podłączenie na śrubę i przyłącze po stronie tylnej bezpośrednio przy łączniku sterowniczym przewód pojedynczy | 1 x 162 x 16 mm2 |
| Przewód okrągły Cu Podłączenie na śrubę i przyłącze po stronie tylnej bezpośrednio przy łączniku sterowniczym wielożyłowy | 1 x (25 - 240)2 x (25 - 240) mm2 |
| Przewód okrągły Cu Podłączenie na śrubę i przyłącze po stronie tylnej Poszerzenia podłączeń Poszerzenia podłączeń | 2 x 300 mm2 |
| Przewód okrężny AI Zacisk tunelowy przewód pojedynczy | 1 x 16 mm2 |
| Przewód okrężny AI Zacisk tunelowy wielożyłowy wielożyłowy | 1 x (25 - 185) 2) mm2 |
| Przewód okrężny AI Zacisk tunelowy wielożyłowy Dwuotworowe | 1 x (50 - 240)2 x (50 - 240) mm2 |
| Przewód okrężny AI Zacisk tunelowy wielożyłowy | 2) Up to 240 mm² can be connected depending on the cable manufacturer. |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) zacisk skrzynkowy [min.] | 6 x 16 x 0.8 mm |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) zacisk skrzynkowy [max.] | 10 x 24 x 1.0+ 5 x 24 x 1.0(2 x) 8 x 24 x 1.0 mm |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) Podłączenie na śrubę i przyłącze po stronie tylnej Taśma Cu, perforowana [min.] | 6 x 16 x 0.8 mm |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) Podłączenie na śrubę i przyłącze po stronie tylnej Taśma Cu, perforowana [max.] | 10 x 32 x 1.0 + 5 x 32 x 1.0 mm |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) Podłączenie na śrubę i przyłącze po stronie tylnej Poszerzenia podłączeń | (2 x) 10 x 50 x 1.0 mm |
| Szyna miedziana (szerokość x grubość) [mm] Podłączenie na śrubę i przyłącze po stronie tylnej Podłączenie na śrubę | M10 |
| Szyna miedziana (szerokość x grubość) [mm] Podłączenie na śrubę i przyłącze po stronie tylnej bezpośrednio przy łączniku sterowniczym [min.] | 20 x 5 mm |
| Szyna miedziana (szerokość x grubość) [mm] Podłączenie na śrubę i przyłącze po stronie tylnej bezpośrednio przy łączniku sterowniczym [max.] | 30 x 10+ 30 x 5 mm |
| Szyna miedziana (szerokość x grubość) [mm] Podłączenie na śrubę i przyłącze po stronie tylnej Poszerzenia podłączeń Poszerzenia podłączeń [max.] | 2 x (10 x 50) mm |
| Przewody sterujące | 1 x (0.75 - 2.5)2 x (0.75 - 1.5) mm2 |
