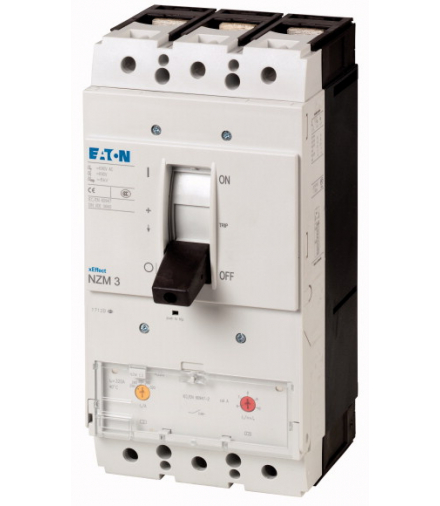

| Asortyment | wyłącznik naprądowy |
| Funkcja ochrony | Ochrona instalacji i kabli |
| Norma/Dopuszczenie | IEC |
| Technika montażowa | Montaż stały |
| Technika rozwarcia | Wyzwalacz termomagnetyczny |
| Wielkość gabarytowa | NZM3 |
| Liczba biegunów | 3-biegunowe |
| Standardowo w zestawie | podłączenia na śrubę |
| 400/415 V 50 Hz [Icu] | 150 kA |
| Prąd znamionowy = Znamionowy prąd stały [In = Iu] | 400 A |
| Wyzwalacz przeciążeniowy [Ir] | 320 - 400 A |
| Wyzwalacz zwarciowy [Irm] jest [Ii = In x …] | 6 - 10 |
| Wyzwalacz zwarciowy [Irm] | 2400 - 4000 A |
| Normy i przepisy | IEC/EN 60947 |
| Zabezpieczenie przed dotknięciem | zabezpieczenie przed dotknięciem palcem zgodnie z VDE 0106 część 100 |
| Wytrzymałość klimatyczna | Klimat wilgotny/ciepły, stały, wg IEC 60068-2-78Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30 |
| Temperatura otoczenia Temperatura otoczenia przy składowaniu | - 40 - + 70 °C |
| Temperatura otoczenia Praca | -25 - +70 °C |
| Wytrzymałość udarowa mechaniczna (w czasie trwania udaru półsinus 10 ms) według IEC 60068-2-27 | 20 (half-sinusoidal shock 20 ms) g |
| Bezpieczne odłączanie zgodnie z EN 61140 między zestykami pomocniczymi a torami prądów głównych | 500 V AC |
| Bezpieczne odłączanie zgodnie z EN 61140 między zestykami pomocniczymi | 300 V AC |
| Pozycja zabudowy | Vertical and 90° in all directions With XFI earth-fault release:- NZM1, N1, NZM2, N2: vertical and 90° in all directionswith plug-in unit- NZM1, N1, NZM2, N2: vertical, 90° right/leftwith withdrawable unit:- NZM3, N3: vertical, 90° right/left- NZM4, N4: verticalwith remote operator: - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical and 90° in all directions |
| Kierunek zasilania energią | dowolne, zgodne z wymaganiami |
| stopień ochrony Aparat | In the operating controls area: IP20 (basic degree of protection) |
| stopień ochrony Obudowa | With insulating surround: IP40With door coupling rotary handle: IP66 |
| stopień ochrony Zaciski | Tunnel terminal: IP10Phase isolator and strip terminal: IP00 |
| Pozostałe dane techniczne (katalog przeglądowy) | Temperatureinfluss, Derating |
| Prąd znamionowy = Znamionowy prąd stały [In = Iu] | 400 A |
| Odporność na udar napięciowy [Uimp] Główne tory prądowe | 8000 V |
| Odporność na udar napięciowy [Uimp] Obwód pomocniczy | 6000 V |
| Znamionowe napięcie pracy [Ue] | 690 V AC |
| Znamionowe napięcie pracy [Ue] | 750 napięcie stałe, V |
| The following settings are required in order to ensure correct tripping:The fast-response release will take longer to respond when used for DC applications. Because of this, the setting on the trip block inscription, which is specified for AC currents, must be set to a lower value for DC currents.DC correction factor for instantaneous release response value:o NZM1: 1.25o NZM2: 1.35o NZM3: 1.45Example: NZM3 Ie = 500A. Desired DC tripping current: 10 * Ie = 5000A.Calculation:• Desired DC value / correction factor = AC setting on trip block• 5000A / 1.45 = 3448 A ~ 7 * Ie = Value that needs to be set on the trip blockPermitted circuit configurations: | |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/3 |
| Znamionowe napięcie izolacji [Ui] | 1000 V |
| Zastosowanie w nieuziemionych sieciach | ≦, 690 V |
| Obliczeniowa zwarciowa zdolność włączania [Icm] 240 V [Icm] | 330 kA |
| Obliczeniowa zwarciowa zdolność włączania [Icm] 400/415 V [Icm] | 330 kA |
| Obliczeniowa zwarciowa zdolność włączania [Icm] 440 V 50/60 Hz [Icm] | 286 kA |
| Obliczeniowa zwarciowa zdolność włączania [Icm] 525 V 50/60 Hz [Icm] | 143 kA |
| Obliczeniowa zwarciowa zdolność włączania [Icm] 690 V 50/60 Hz [Icm] | 74 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 240 V 50/60 Hz [Icu] | 150 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 400/415 V 50/60 Hz [Icu] | 150 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 440 V 50/60 Hz [Icu] | 130 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 525 V 50/60 Hz [Icu] | 65 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 690 V 50/60 Hz [Icu] | 35 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 500 V DC [Icu] | 70 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 750 V DC [Icu] | 70 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 240 V 50/60 Hz [Ics] | 150 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 400/415 V 50/60 Hz [Ics] | 150 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 440 V 50/60 Hz [Ics] | 130 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 525 V 50/60 Hz [Ics] | 33 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 690 V 50/60 Hz [Ics] | 9 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 500 V DC [Ics] | 70 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 750 V DC [Ics] | 70 kA |
| Zdolność łączeniowa dla obliczeniowego prądu zwarciowego Icn [Icn] | Maksymalne zabezpieczenie wstępne, gdy spodziewany prąd zwarciowy w miejscu montażu przekracza zdolność łączeniową łącznika mocy. |
| Pomiarowa wytrzymałość na prąd zwarciowy t = 0,3 s [Icw] | 3.3 kA |
| Pomiarowa wytrzymałość na prąd zwarciowy t = 1 s [Icw] | 3.3 kA |
| Kategoria użytkowa zgodnie z normą IEC/EN 60947-2 | A |
| Okres zdolności użytkowej, mechaniczny (w tym maks. 50% uruchomień przez wyzwalacz wzrostowy/podnapięciowy) [Cykle łączenia] | 15000 |
| Trwałość, elektryczna AC-1 400 V 50/60 Hz [Cykle łączenia] | 5000 |
| Trwałość, elektryczna AC-1 415 V 50/60 Hz [Cykle łączenia] | 5000 |
| Trwałość, elektryczna AC-1 690 V 50/60 Hz [Cykle łączenia] | 3000 |
| Trwałość, elektryczna AC--3 400 V 50/60 Hz [Cykle łączenia] | 2000 |
| Trwałość, elektryczna AC--3 415 V 50/60 Hz [Cykle łączenia] | 2000 |
| Trwałość, elektryczna AC--3 690 V 50/60 Hz [Cykle łączenia] | 2000 |
| Trwałość, elektryczna DC-1 500 V DC [cykle łączenia] | 5000 |
| Trwałość, elektryczna DC-1 750 V DC [cykle łączenia] | 5000 |
| Trwałość, elektryczna DC-3 500 V DC [cykle łączenia] | 2000 |
| Trwałość, elektryczna DC-3 750 V DC [cykle łączenia] | 2000 |
| Trwałość, elektryczna max. częstotliwość załączania | 60 S/h |
| Całkowity czas wyłączenia w przypadku zwarcia | <, 10 ms |
| Standardowo w zestawie | podłączenia na śrubę |
| Optional accessories | Box terminalTunnel terminalconnection on rear |
| Przewód okrągły Cu zacisk skrzynkowy przewód pojedynczy | 2 x 16 mm2 |
| Przewód okrągły Cu zacisk skrzynkowy wielożyłowy | 1 x (35 - 240)2 x (25-120) mm2 |
| Przewód okrągły Cu Zaciski tunelowe przewód pojedynczy | 1 x 16 mm2 |
| Przewód okrągły Cu Zaciski tunelowe wielożyłowy 1-hole | 1 x (16 - 185) mm2 |
| Przewód okrągły Cu Podłączenie na śrubę i przyłącze po stronie tylnej bezpośrednio przy łączniku sterowniczym przewód pojedynczy | 1 x 162 x 16 mm2 |
| Przewód okrągły Cu Podłączenie na śrubę i przyłącze po stronie tylnej bezpośrednio przy łączniku sterowniczym wielożyłowy | 1 x (25 - 240)2 x (25 - 240) mm2 |
| Przewód okrągły Cu Podłączenie na śrubę i przyłącze po stronie tylnej Poszerzenia podłączeń Poszerzenia podłączeń | 2 x 300 mm2 |
| Przewód okrężny AI Zacisk tunelowy przewód pojedynczy | 1 x 16 mm2 |
| Przewód okrężny AI Zacisk tunelowy wielożyłowy wielożyłowy | 1 x (25 - 185) 2) mm2 |
| Przewód okrężny AI Zacisk tunelowy wielożyłowy Dwuotworowe | 1 x (50 - 240)2 x (50 - 240) mm2 |
| Przewód okrężny AI Zacisk tunelowy wielożyłowy | 2) Up to 240 mm² can be connected depending on the cable manufacturer. |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) zacisk skrzynkowy [min.] | 6 x 16 x 0.8 mm |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) zacisk skrzynkowy [max.] | 10 x 24 x 1.0+ 5 x 24 x 1.0(2 x) 8 x 24 x 1.0 mm |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) Podłączenie na śrubę i przyłącze po stronie tylnej Taśma Cu, perforowana [min.] | 6 x 16 x 0.8 mm |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) Podłączenie na śrubę i przyłącze po stronie tylnej Taśma Cu, perforowana [max.] | 10 x 32 x 1.0 + 5 x 32 x 1.0 mm |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) Podłączenie na śrubę i przyłącze po stronie tylnej Poszerzenia podłączeń | (2 x) 10 x 50 x 1.0 mm |
| Szyna miedziana (szerokość x grubość) [mm] Podłączenie na śrubę i przyłącze po stronie tylnej Podłączenie na śrubę | M10 |
| Szyna miedziana (szerokość x grubość) [mm] Podłączenie na śrubę i przyłącze po stronie tylnej bezpośrednio przy łączniku sterowniczym [min.] | 20 x 5 mm |
| Szyna miedziana (szerokość x grubość) [mm] Podłączenie na śrubę i przyłącze po stronie tylnej bezpośrednio przy łączniku sterowniczym [max.] | 30 x 10+ 30 x 5 mm |
| Szyna miedziana (szerokość x grubość) [mm] Podłączenie na śrubę i przyłącze po stronie tylnej Poszerzenia podłączeń Poszerzenia podłączeń [max.] | 2 x (10 x 50) mm |
| Przewody sterujące | 1 x (0.75 - 2.5)2 x (0.75 - 1.5) mm2 |
