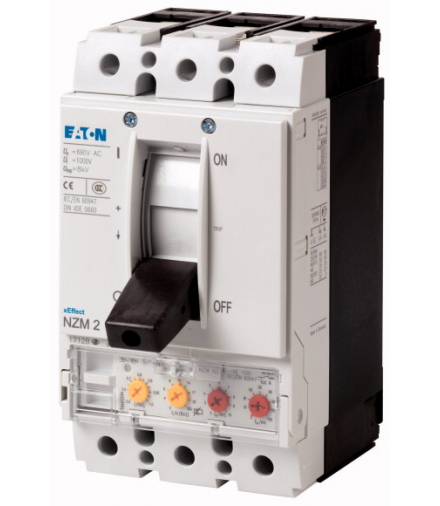

NZMH2-VE160-S1 - Łącznik mocy, 3b, 160A 1000V Eaton 100778
EATON-100778
153849
Asortyment wyłącznik naprądowy Funkcja ochrony Ochrona instalacji, kabli, selektywna i ochrona generatora Norma/Dopuszczenie IEC Technika montażowa Montaż stały Technika rozwarcia Wyzwalacz elektroniczny Wielkość gabarytowa NZM2 Opis Pomiar efektywnej wartości i "pamięci termicznej"regulowane ustawianie stopnia zwłoczności tr: 2 – 20 s przy 6 x Ir oraz nieskończoność (bez wyzwalacza przeciążeniowego)regulowany czas opóźnienia tsd: stopnie: 0, 20, 60, 100, 200, 300,...
Więcej szczegółówTwoja ocena została dodana.
Wystąpił błąd podczas dodawania oceny.
Tylko zalogowani klienci mogą oceniać produkty.
ocena: 0 / 5
OCENY NIE SĄ WERYFIKOWANE
Liczba oddanych głosów: 0
Liczba oddanych głosów: 0
GRATIS OD 349 ZŁ
Najtańsza dostawa już od 13,49 zł
Płacisz po 45 dniach
Zamów teraz a na zapłatę masz aż 45 dni
Jak to działa?
Przy płatności za zakupy wybierz płatność
i ciesz się zakupem
Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ
14 dni na zwrot
Konsumencie, na zwrot towaru masz aż 14 dni
Zaufane opinie
Posiadamy zaufane opinie
Gwarancja minimum
2 lataWiększość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią
| Asortyment | wyłącznik naprądowy |
| Funkcja ochrony | Ochrona instalacji, kabli, selektywna i ochrona generatora |
| Norma/Dopuszczenie | IEC |
| Technika montażowa | Montaż stały |
| Technika rozwarcia | Wyzwalacz elektroniczny |
| Wielkość gabarytowa | NZM2 |
| Opis | Pomiar efektywnej wartości i "pamięci termicznej"regulowane ustawianie stopnia zwłoczności tr: 2 – 20 s przy 6 x Ir oraz nieskończoność (bez wyzwalacza przeciążeniowego)regulowany czas opóźnienia tsd: stopnie: 0, 20, 60, 100, 200, 300, 500, 750, 1000 msFunkcja i2t-konstant: stałe WYŁSposób podłączenia NZM..S1: wymagana pokryrwa NZM..XKSA |
| Liczba biegunów | 3-biegunowe |
| Standardowo w zestawie | podłączenia na śrubę |
| Prąd znamionowy = Znamionowy prąd stały [In = Iu] | 160 A |
| 1000 V 50/60 Hz [Icu] | 10 kA |
| Wyzwalacz przeciążeniowy [Ir] | 80 - 160 A |
| Wyzwalacz zwarciowy [Irm] jest [Ii = In x …] | 1920 A fixed |
| Wyzwalacz zwarciowy [Irm] z opóźnieniem [Isd = Ir x …] | 2 - 10 |
| Odporność na udar napięciowy [Uimp] Główne tory prądowe | 8000 V |
| Odporność na udar napięciowy [Uimp] Obwód pomocniczy | 6000 V |
| Znamionowe napięcie pracy [Ue] | 1000 V AC |
| Prąd znamionowy = Znamionowy prąd stały [In = Iu] | 160 A |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/3 |
| Znamionowe napięcie izolacji [Ui] | 1000 V |
| Kategoria użytkowa | A |
| Temperatura otoczenia Temperatura otoczenia przy składowaniu | - 40 - + 70 °C |
| Temperatura otoczenia Praca | -25 - +70 °C |
| 240 V 50/60 Hz [Icm] | 330 kA |
| 400/415 V 50/60 Hz [Icm] | 330 kA |
| 440 V 50/60 Hz [Icm] | 286 kA |
| 525 V 50/60 Hz [Icm] | 105 kA |
| 690 V 50/60 Hz [Icm] | 40 kA |
| 1000 V 50/60 Hz [Icm] | 17 kA |
| Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 240 V 50/60 Hz [Icu] | 150 kA |
| Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 400/415 V 50 Hz [Icu] | 150 kA |
| Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 440 V 50/60 Hz [Icu] | 130 kA |
| Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 525 V 50/60 Hz [Icu] | 50 kA |
| Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 690 V 50/60 Hz [Icu] | 20 kA |
| Icu zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO [Icu] 1000 V 50/60 Hz [Icu] | 10 kA |
| Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 230 V 50/60 Hz [Ics] | 150 kA |
| Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 400/415 V 50/60 Hz [Ics] | 150 kA |
| Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 440 V 50/60 Hz [Ics] | 130 kA |
| Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 525 V 50/60 Hz [Ics] | 37.5 kA |
| Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 690 V 50/60 Hz [Ics] | 5 kA |
| Ics zgodnie z IEC/EN 60947 Kolejność przełączania O-t-CO-t-CO [Ics] 1000 V AC [Ics] | 3 kA |
| t = 0,3 s [Icw] | 1.9 kA |
| t = 1 s [Icw] | 1.9 kA |
| Trwałość, mechaniczna [Cykle łączenia] | 20000 |
| max. częstotliwość załączania | 120 S/h |
| Okres zdolności użytkowej, mechaniczny: w tym maks. 50% uruchomień przez wyzwalacz wzrostowy/podnapięciowy | |
| 1000 V 50/60 Hz [Operations] | 3000 |
| Standardowo w zestawie | podłączenia na śrubę |
| Przewód okrągły Cu zacisk skrzynkowy przewód pojedynczy | 1 x (10 - 16)2 x (6-16) mm2 |
| Przewód okrągły Cu zacisk skrzynkowy wielożyłowy | 1 x (25 - 185)2 x (25-70) mm2 |
| Przewód okrągły Cu Zaciski tunelowe przewód pojedynczy | 1 x 16 mm2 |
| Przewód okrągły Cu Zaciski tunelowe wielożyłowy wielożyłowy | 1 x (25 - 185) mm2 |
| Przewód okrągły Cu Podłączenie na śrubę i przyłącze po stronie tylnej bezpośrednio przy łączniku sterowniczym przewód pojedynczy | 1 x (10 - 16)2 x (10 - 16) mm2 |
| Przewód okrągły Cu Podłączenie na śrubę i przyłącze po stronie tylnej bezpośrednio przy łączniku sterowniczym wielożyłowy | 1 x (25 - 50)2 x (25 - 50) mm2 |
| Przewody Al, kable Cu Zacisk tunelowy przewód pojedynczy | 1 x 16 mm2 |
| Przewody Al, kable Cu Zacisk tunelowy wielożyłowy wielożyłowy | 1 x (25 - 185) 2) mm2 |
| Przewody Al, kable Cu Zacisk tunelowy wielożyłowy | 2) Up to 240 mm² can be connected depending on the cable manufacturer. |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) zacisk skrzynkowy [min.] | 2 x 9 x 0.8 mm |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) zacisk skrzynkowy [max.] | 10 x 16 x 0.8(2x) 8 x 15.5 x 0,8 mm |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) Podłączenie na śrubę i przyłącze po stronie tylnej Taśma Cu, perforowana [min.] | 2 x 16 x 0.8 mm |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) Podłączenie na śrubę i przyłącze po stronie tylnej Taśma Cu, perforowana [max.] | 10 x 24 x 0.8 mm |
| Szyna miedziana (szerokość x grubość) [mm] Podłączenie na śrubę i przyłącze po stronie tylnej Podłączenie na śrubę | M8 |
| Szyna miedziana (szerokość x grubość) [mm] Podłączenie na śrubę i przyłącze po stronie tylnej bezpośrednio przy łączniku sterowniczym [min.] | 16 x 5 mm |
| Szyna miedziana (szerokość x grubość) [mm] Podłączenie na śrubę i przyłącze po stronie tylnej bezpośrednio przy łączniku sterowniczym [max.] | 24 x 8 mm |
| Przewody sterujące | 1 x (0.75 - 2.5)2 x (0.75 - 1.5) mm2 |
