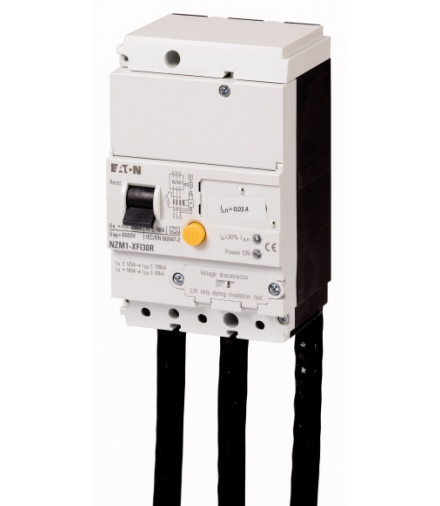

| Opis | Zwolnienie uziemienia zgodnie z IEC/EN 60947-2nieobjęty atestem UL/CSAOdpowiednie do używania w systemach trójfazowychWrażliwość na prąd impulsowy typu A zgodnie z zasadą równoważenia rdzeniaDo 3-biegunowych wyłączników NZM1 i rozłączników izolacyjnych N1Zależny od napięcia zasilania = 200 – 415 V 50/60 HzPokrętła regulacyjne, możliwość uszczelnienia.Montaż po prawej stronie aż do In = 160 A i ICu = 50 kA |
| Diagram łączenia | |
| Stosowane do | NZM1N(S)1 |
| Bieguny | 3-biegunowe |
| Uwagi | With I△,n = 0.03 A: delay time tv always fixed setting at 10 ms.Alarm message >, 30 % I△,n by yellow LED.Trip indication max. 2 auxiliary contacts (HIAFI) can be fitted by user: N/O = M22-K01, N/C = M22-K10 are reset via the reset toggle lever.If the trip-indicating auxiliary contact in the fault current block is used, the N/C contacts operates as a N/O contact and the N/C contact operates as an N/O contact.Double contact not permissible.Not in combination with insulated enclosure or main switch assembly kit for side panel mounting with mounting bracketNZM1-XFI...R can not be used in combination with lower cover NZM1-XUSA.NZM1-XFI…U not in combination with shunt or undervoltage release, early-make auxiliary contacts.Rated ultimate short-circuit breaking capacity is determined by the fitted NZM1, NS1.If a switch-disconnector N1 is applied by the back-up fuse to be used ￫ Technical data. |
| Normy i przepisy | IEC/EN 60947-2IEC/EN 60947-2 annex B |
| Czułość | Wrażliwość na prąd impulsowy zgodnie z zasadą równoważenia rdzenia (typ A) |
| Min. operating voltage [Ue] or detection of fault currents type A/AC | 80 V (dependent on mains voltage) |
| Suitability for the application | in three-phase systems |
| Znamionowe napięcie pracy [Ue] | 200…415 (3~) V AC |
| częstotliwość znamionowa [f] | 50/60 Hz |
| Liczba biegunów | 3-pole |
| Zakres prądu znamionowego [In] | 15…160 A |
| Znamionowe prądy zakłóceniowe [ I Δn ] | 0.3 A |
| Zakres wykrywania prądu zakłóceniowego | 50/60 Hz |
| Znamionowa graniczna zdolność załączania zwarć i znamionowa graniczna zdolność wyłączania zwarć [IΔm ] | = ICU A |
| Wytrzymałość udarowa mechaniczna (IEC 60068-2-27) | 20 (half-sinusoidal shock 20 ms) |
| Lifespan, mechanical (50 % with fault current) [cykle łączenia] | 20000 |
| Standardowe wymiary frontu | 45 mm |
| Montaż | boczne prawe |
| Położenie montażowe | pionowo i 90° we wszystkich kierunkach |
| Zasilanie | NZM1 from above |
| stopień ochrony | IP20 in the operating component area |
| Temperatura otoczenia | -5 - +40 |
| Przekrój doprowadzeń Przewód elastyczny bez tulejki | wie NZM1 Standardklemme mm2 |
| Przekrój doprowadzeń Linka z tulejką | such as NZM1 standard terminal mm2 |
