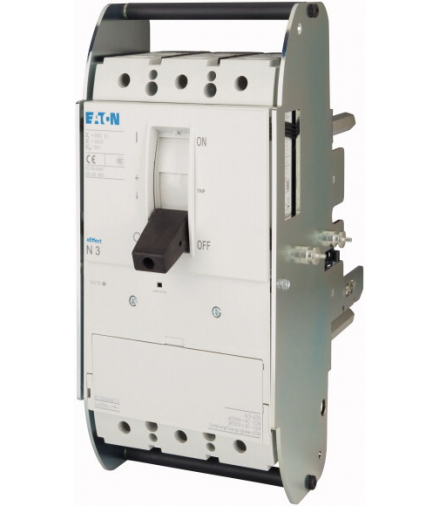

| Asortyment | Rozłącznik izolacyjny |
| Funkcja ochrony | Rozłącznik izolacyjny/Wyłącznik główny |
| Norma/Dopuszczenie | IEC |
| Technika montażowa | Technika wysuwania |
| Wielkość gabarytowa | N3 |
| Opis | Cechy wyłącznika głównego włącznie z wymuszeniem zgodnie z IEC/EN 60204 i VDE 0113.Cechy rozłączników zgodnie z IEC/EN 60947-3 i VDE 0660.Zabezpieczenie przed dotknięciem zgodnie z VDE 0160 część 100. |
| Liczba biegunów | 3-biegunowe |
| Położenia łączenia | I, +, 0 |
| Prąd znamionowy = Znamionowy prąd stały [In = Iu] | 630 A |
| Ochrona przeciwzwarciowa maks. bezpiecznik gL | 630 A gL |
| Normy i przepisy | IEC/EN 60947 |
| Zabezpieczenie przed dotknięciem | zabezpieczenie przed dotknięciem palcem i grzbietem dłoni z DIN EN 50274/VDE 0106 część 110 |
| Wytrzymałość klimatyczna | Klimat wilgotny/ciepły, stały, wg IEC 60068-2-78Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30 |
| Temperatura otoczenia Temperatura otoczenia przy składowaniu | - 40 - + 70 °C |
| Temperatura otoczenia Praca | -25 - +70 °C |
| Wytrzymałość udarowa mechaniczna (w czasie trwania udaru półsinus 10 ms) według IEC 60068-2-27 | 20 (half-sinusoidal shock 20 ms) g |
| Bezpieczne odłączanie zgodnie z EN 61140 między zestykami pomocniczymi a torami prądów głównych | 500 V AC |
| Bezpieczne odłączanie zgodnie z EN 61140 między zestykami pomocniczymi | 300 V AC |
| Pozycja zabudowy Położenie montażowe | Vertical and 90° in all directions With residual-current release XFI:- NZM1, N1, NZM2, N2: vertical and 90° in all directionswith plug-in adapter elements- NZM1, N1, NZM2, N2: vertical, 90° right/leftwith withdrawable unit:- NZM3, N3: vertical, 90 ° left - NZM4, N4: verticalwith remote operator: - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical and 90° in all directions |
| Kierunek zasilania energią | dowolne, zgodne z wymaganiami |
| stopień ochrony Aparat | In the area of the HMI devices: IP20 (basic protection type) |
| stopień ochrony Obudowa | With insulating surround: IP40With door coupling rotary handle: IP66 |
| stopień ochrony Zaciski | Tunnel terminal: IP10Phase isolator and band terminal: IP00 |
| Odporność na udar napięciowy [Uimp] Główne tory prądowe | 8000 V |
| Odporność na udar napięciowy [Uimp] Obwód pomocniczy | 6000 V |
| Znamionowe napięcie pracy [Ue] | 690 V AC |
| Nominalna częstotliwość robocza [f] | 50/60 Hz |
| Prąd znamionowy = Znamionowy prąd stały [In = Iu] | 630 A |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/3 |
| Znamionowe napięcie izolacji [Ui] | 1000 V |
| Zastosowanie w nieuziemionych sieciach | ≦, 690 V |
| Pozostałe dane techniczne (katalog przeglądowy) | GewichteTemperatureinfluss, DeratingWirkverlustleistung |
| 690 V 50/60 Hz [Icm] | 25 kA |
| t = 0,3 s [Icw] | 12 kA |
| t = 1 s [Icw] | 12 kA |
| z zabezpieczeniem wstępnym | PN3(N3)-400…630: 630 A gG/gL |
| 400/415 V | 100 kA |
| 690 V | 80 kA |
| z bezpiecznikiem z tyłu | PN3(N3)-400…630: 630 A gG/gL |
| 400/415 V | 100 kA |
| 690 V | 80 kA |
| Znamionowy prąd pracy [Ie] AC-22/23A 415 V [Ie] | 630 A |
| Znamionowy prąd pracy [Ie] AC-22/23A 690 V [Ie] | 630 A |
| Trwałość, mechaniczna [Cykle łączenia] | 15000 |
| max. częstotliwość załączania | 60 S/h |
| AC-1 400 V 50/60 Hz [Cykle łączenia] | 5000 |
| AC-1 415 V 50/60 Hz [Cykle łączenia] | 5000 |
| AC-1 690 V 50/60 Hz [Cykle łączenia] | 3000 |
| AC-3 400 V 50/60 Hz [Cykle łączenia] | 3000 |
| AC-3 415 V 50/60 Hz [Cykle łączenia] | 3000 |
| AC-3 690 V 50/60 Hz [Cykle łączenia] | 2000 |
| Accessories required | NZM3-XAVS socket base |
| Przewody Cu, kable Cu zacisk skrzynkowy przewód pojedynczy | 2 x 16 mm2 |
| Przewody Cu, kable Cu zacisk skrzynkowy wielożyłowy | 1 x (35 - 240)2 x (25 - 120) mm2 |
| Przewody Cu, kable Cu Zaciski tunelowe wielożyłowy 1-hole | 1 x (25 - 185) mm2 |
| Przewody Cu, kable Cu Zaciski tunelowe wielożyłowy Dwuotworowe | 1 x (50 - 240)2 x (50 - 240) mm2 |
| Przewody Cu, kable Cu Podłączenie na śrubę i przyłącze po stronie tylnej bezpośrednio przy łączniku sterowniczym przewód pojedynczy | 1 x 162 x 16 mm2 |
| Przewody Cu, kable Cu Podłączenie na śrubę i przyłącze po stronie tylnej bezpośrednio przy łączniku sterowniczym wielożyłowy | 1 x (25 - 120)2 x (25 - 120) mm2 |
| Przewody Cu, kable Cu Podłączenie na śrubę i przyłącze po stronie tylnej Poszerzenia podłączeń Poszerzenia podłączeń | 2 x 300 mm2 |
| Przewody Al, kable Al Zacisk tunelowy przewód pojedynczy | 1 x 16 mm2 |
| Przewody Al, kable Al Zacisk tunelowy wielożyłowy 1-hole | 1 x (25 - 185) 2) mm2 |
| Przewody Al, kable Al Zacisk tunelowy wielożyłowy | 2) Je nach Kabelhersteller bis zu 240 mm² anschließbar. |
| Przewody Al, kable Al Zacisk tunelowy wielożyłowy Dwuotworowe | 1 x (50 - 240)2 x (50 - 240) mm2 |
| Przewody Al, kable Al Podłączenie na śrubę i przyłącze po stronie tylnej bezpośrednio przy łączniku sterowniczym Solid | 1 x 162 x (10 - 16) mm2 |
| Przewody Al, kable Al Podłączenie na śrubę i przyłącze po stronie tylnej bezpośrednio przy łączniku sterowniczym wielożyłowy | 1 x (25 - 120)2 x (25 - 120) mm2 |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) zacisk skrzynkowy [min.] | 6 x 16 x 0.8 mm |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) zacisk skrzynkowy [max.] | 10 x 24 x 1.0+ 5 x 24 x 1.0(2 x) 8 x 24 x 1.0 mm |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) Podłączenie na śrubę i przyłącze po stronie tylnej Taśma Cu, perforowana [min.] | 6 x 16 x 0.8 mm |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) Podłączenie na śrubę i przyłącze po stronie tylnej Taśma Cu, perforowana [max.] | 10 x 32 x 1.0 + 5 x 32 x 1.0 mm |
| Taśma Cu (liczba lamel x szerokość x grubość lamel) Podłączenie na śrubę i przyłącze po stronie tylnej Poszerzenia podłączeń | (2 x) 10 x 50 x 1.0 mm |
| Szyna miedziana (szerokość x grubość) [mm] Podłączenie na śrubę i przyłącze po stronie tylnej Podłączenie na śrubę | M10 |
| Szyna miedziana (szerokość x grubość) [mm] Podłączenie na śrubę i przyłącze po stronie tylnej bezpośrednio przy łączniku sterowniczym [min.] | 20 x 5 mm |
| Szyna miedziana (szerokość x grubość) [mm] Podłączenie na śrubę i przyłącze po stronie tylnej Poszerzenia podłączeń Poszerzenia podłączeń [max.] | 2 x (10 x 50) mm |
