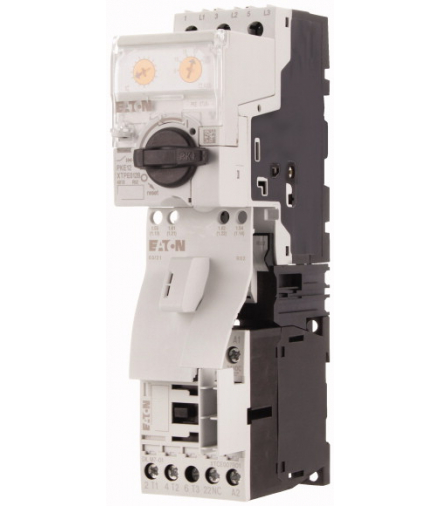

MSC-DEA-1,2-M7(24VDC) - Rozrusznik bezpośredni, 380 V 400 V 415 V: 0.37 kW, 100 kA, Ir: 0.3 - 1.2 A, Podłączanie do SmartWire-DT
EATON-121753
156533
Twoja ocena została dodana.
Wystąpił błąd podczas dodawania oceny.
Tylko zalogowani klienci mogą oceniać produkty.
ocena: 0 / 5
OCENY NIE SĄ WERYFIKOWANE
Liczba oddanych głosów: 0
Liczba oddanych głosów: 0
GRATIS OD 349 ZŁ
Najtańsza dostawa już od 13,49 zł
Płacisz po 45 dniach
Zamów teraz a na zapłatę masz aż 45 dni
Jak to działa?
Przy płatności za zakupy wybierz płatność
i ciesz się zakupem
Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ
14 dni na zwrot
Konsumencie, na zwrot towaru masz aż 14 dni
Zaufane opinie
Posiadamy zaufane opinie
Gwarancja minimum
2 lataWiększość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią
| Funkcja podstawowa | Rozrusznik bezpośredni (urządzenia kompletne) |
| Aparat podstawowy | MSC |
| Wskazówka | Odpowiedni również do silników klasy wydajności energetycznej IE3. |
| Sposób podłączenia | Zaciski śrubowe |
| Podłączanie do SmartWire-DT | takw połączeniu z modułem PKE-SWD-32 SmartWire DT PKE |
| moc namionowa [P] AC-3 380 V 400 V 415 V [P] | 0.37 kW |
| Znamionowy prąd pracy AC-3 380 V 400 V 415 V [Ie] | 1.1 A |
| Obliczeniowy prąd zwarciowy 380 - 415 V [Iq] | 100 kA |
| Zakres nastawczy wyzwalacza przeciążeniowego [Ir] | 0.3 - 1.2 A |
| Rodzaj przyporządkowania | Rodzaj przyporządkowania „1“ |
| Diagram łączenia | |
| Napięcie uruchamiania | 24 V DC |
| Napięcie stałe | |
| Wyłącznik silnikowy | PKE12/XTUA-1,2 Typ |
| stycznik mocy | DILM7-01(...) Typ |
| Zestaw okablowania do rozrusznika bezpośredniegoMechaniczny moduł łączący i elektryczny moduł stykowy | PKZM0-XDM12 Typ |
| Uwagi | Rozruszniki bezpośrednie (kompletne jednostki) składają się z wyłącznika silnikowego PKE i stycznika DILM.Dzięki możliwości montażu rozruszników do 15 A na szynie montażowej typu O bez adaptera, adapter wymagany jest tylko do montażu wyłącznika silnikowego na szynie montażowej typu O.Styczniki są wyposażone w mechaniczny wspornik w postaci mechanicznego elementu łączącego.Prowadnica na przewody sterowania przy maksymalnie sześciu przewodach o średnicy zewnętrznej równej maksymalnie 2,5 mm albo czterech przewodach o średnicy zewnętrznej równej maksymalnie 3,5 mm.Do podłączenia obwodu głównego pomiędzy urządzeniem PKE i stycznikiem stosuje się elektryczne moduły stycznikowe.W przypadku stosowania syków pomocniczych DILA-XHIT… z rozrusznikami bezpośrednimi MSC-DE-... można wyjąć wtykane przewody elektryczne bez wyjmowania styku pomocniczego zamontowanego doczołowo.Nie można łączyć z blokiem NHI‐E…PKZ0‐C.Rozruszniki bezpośrednie MSC-DEA... przygotowano do komunikacji za pośrednictwem systemu SmartWire-DT. W tym celu należy dodać moduł komunikacyjny PKE-SWD-32. |
| Moc silnika/Prąd znamionowy silnika | Moc silnikaPrąd znamionowy silnikaAC-3220 V230 V240 V380 V400 V415 VIq = 100 kAIq =100 kAIq = 50 kAPIIIkWAAA0,06 0,37 - -0,09 0,54 0,31 0,310,12 0,72 0,41 0,410,18 1,04 0,6 0,60,25 - 0,8 0,80,37 - 1,1 1,1 |
| Normy i przepisy | IEC/EN 60947-4-1, VDE 0660 |
| Położenie montażowe | |
| Wysokość ustawienia | maks. 2000 m |
| Temperatura otoczenia | -25 - +55 |
| Odporność na udar napięciowy [Uimp] | 6000 V AC |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/3 |
| znamionowe napięcie pracy [Ue] | 230 - 415 V |
| Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 380 V 400 V [Ie] | 1.2 A |
| Praca w cyklu AC-4 Minimalne czasy przepływu prądu | 500 (Class 5)700 (Class 10)900 (Class 15)1000 (Class 20) ms |
| Praca w cyklu AC-4 Minimalne okresy odcinania | ≦, 500 ms |
| Praca w cyklu AC-4 Uwaga | Przy pracy w cyklu AC-4 zejście poniżej minimalnego czasu przepływu prądu może spowodować przegrzanie obciążenia (silnika).W przypadku wszelkich połączeń z aktywacją SWD nie trzeba przestrzegać minimalnych czasów przepływu prądu i minimalnych okresów odcinania. ms |
| Wyłącznik silnikowy PKZM0, PKE | Wyłączniki silnikowe PKZM0, patrz grupa produktów Wyłączniki silnikowe/PKZM0Styczniki mocy DILM, patrz grupa produktó Styczniki mocyPrzekaźniki czasowe DILET, ETR, patrz grupa produktów Styczniki mocy, Elektroniczne przekaźniki czasowe |
| Styczniki mocy DILM Straty ciepła Straty ciepła przy Ie wg AC-3/400 V | 0.6 W |
| z uruchamianiem DC [Zatrzymanie] | 2,6 W |
