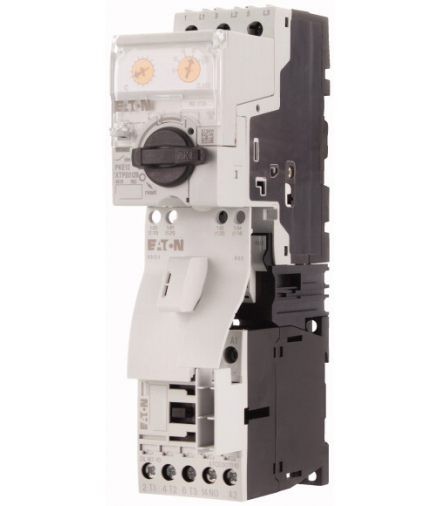

EATON-121739
156524
Twoja ocena została dodana.
Wystąpił błąd podczas dodawania oceny.
Tylko zalogowani klienci mogą oceniać produkty.
Jak to działa?
Przy płatności za zakupy wybierz płatnośćFunkcja podstawowa | Rozrusznik bezpośredni (urządzenia kompletne) |
Aparat podstawowy | MSC |
Wskazówka | Odpowiedni również do silników klasy wydajności energetycznej IE3. |
Sposób podłączenia | Zaciski śrubowe |
Podłączanie do SmartWire-DT | nie |
moc namionowa [P] AC-3 380 V 400 V 415 V [P] | 3 kW |
Znamionowy prąd pracy AC-3 380 V 400 V 415 V [Ie] | 6.6 A |
Obliczeniowy prąd zwarciowy 380 - 415 V [Iq] | 100 kA |
Zakres nastawczy wyzwalacza przeciążeniowego [Ir] | 3 - 12 A |
Rodzaj przyporządkowania | Rodzaj przyporządkowania „1“ |
Diagram łączenia | |
Napięcie uruchamiania | 230 V 50 Hz, 240 V 60 Hz |
Napięcie przemienne | |
Wyłącznik silnikowy | PKE12/XTU-12 Typ |
stycznik mocy | DILM7-10(...) Typ |
Zestaw okablowania do rozrusznika bezpośredniegoMechaniczny moduł łączący i elektryczny moduł stykowy | PKZM0-XDM12 Typ |
Uwagi | Rozruszniki bezpośrednie (kompletne jednostki) składają się z wyłącznika silnikowego PKE i stycznika DILM.Dzięki możliwości montażu rozruszników do 15 A na szynie montażowej typu O bez adaptera, adapter wymagany jest tylko do montażu wyłącznika silnikowego na szynie montażowej typu O.Styczniki są wyposażone w mechaniczny wspornik w postaci mechanicznego elementu łączącego.Prowadnica na przewody sterowania przy maksymalnie sześciu przewodach o średnicy zewnętrznej równej maksymalnie 2,5 mm albo czterech przewodach o średnicy zewnętrznej równej maksymalnie 3,5 mm.Do podłączenia obwodu głównego pomiędzy urządzeniem PKE i stycznikiem stosuje się elektryczne moduły stycznikowe.W przypadku stosowania syków pomocniczych DILA-XHIT… z rozrusznikami bezpośrednimi MSC-DE-... można wyjąć wtykane przewody elektryczne bez wyjmowania styku pomocniczego zamontowanego doczołowo.Nie można łączyć z blokiem NHI‐E…PKZ0‐C.Rozruszniki bezpośrednie MSC-DEA... przygotowano do komunikacji za pośrednictwem systemu SmartWire-DT. W tym celu należy dodać moduł komunikacyjny PKE-SWD-32. |
Moc silnika/Prąd znamionowy silnika | Moc silnikaPrąd znamionowy silnikaAC-3220 V230 V240 V380 V400 V415 VIq = 100 kAIq =100 kAIq = 50 kAPIIIkWAAA0,75 3,2 - -1,1 4,6 - -1,5 6,3 3,6 3,62,2 - 5 53 - 6,6 6,6 |
Normy i przepisy | IEC/EN 60947-4-1, VDE 0660 |
Położenie montażowe | |
Wysokość ustawienia | maks. 2000 m |
Temperatura otoczenia | -25 - +55 |
Odporność na udar napięciowy [Uimp] | 6000 V AC |
Kategoria przepięciowa / stopień zanieczyszczenia | III/3 |
znamionowe napięcie pracy [Ue] | 230 - 415 V |
Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 380 V 400 V [Ie] | 7 A |
Praca w cyklu AC-4 Minimalne czasy przepływu prądu | 500 (Class 5)700 (Class 10)900 (Class 15)1000 (Class 20) ms |
Praca w cyklu AC-4 Minimalne okresy odcinania | ≦, 500 ms |
Praca w cyklu AC-4 Uwaga | Przy pracy w cyklu AC-4 zejście poniżej minimalnego czasu przepływu prądu może spowodować przegrzanie obciążenia (silnika).W przypadku wszelkich połączeń z aktywacją SWD nie trzeba przestrzegać minimalnych czasów przepływu prądu i minimalnych okresów odcinania. ms |
Wyłącznik silnikowy PKZM0, PKE | Wyłączniki silnikowe PKZM0, patrz grupa produktów Wyłączniki silnikowe/PKZM0Styczniki mocy DILM, patrz grupa produktó Styczniki mocyPrzekaźniki czasowe DILET, ETR, patrz grupa produktów Styczniki mocy, Elektroniczne przekaźniki czasowe |
Styczniki mocy DILM Straty ciepła Straty ciepła przy Ie wg AC-3/400 V | 1.32 W |
Styczniki mocy DILM Pobór mocy cewki w stanie zimnym i przy 1,0 x US Cewka dwunapięciowa 50 Hz [Zatrzymanie] | 1.4 W |
Short Circuit Current Rating Basic Rating SCCR | 10 kA |
Short Circuit Current Rating Basic Rating maks. bezpiecznik | 200 A |
Short Circuit Current Rating Basic Rating maks. CB | 150 A |
Short Circuit Current Rating 480 V High Fault SCCR (bezpiecznik) | 100 kA |
Short Circuit Current Rating 480 V High Fault maks. bezpiecznik | 125 Class J/CC A |
Short Circuit Current Rating 480 V High Fault SCCR (CB) | 65 kA |
Short Circuit Current Rating 480 V High Fault maks. CB | 100 A |
Short Circuit Current Rating 600 V High Fault SCCR (bezpiecznik) | 100 kA |
Short Circuit Current Rating 600 V High Fault maks. bezpiecznik | 125 Class J/CC A |
