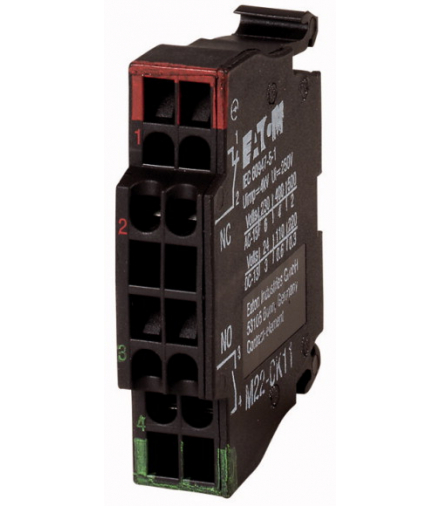

M22-CK11 - Element stykowy, Cage Clamp, Mocowanie do płyty czołowej, 1 zestyk zwierny, 1 R, 24 V 3 A, 220 V 230 V 240 V 4 A Eato
EATON-107940
154751
Twoja ocena została dodana.
Wystąpił błąd podczas dodawania oceny.
Tylko zalogowani klienci mogą oceniać produkty.
ocena: 0 / 5
OCENY NIE SĄ WERYFIKOWANE
Liczba oddanych głosów: 0
Liczba oddanych głosów: 0
GRATIS OD 349 ZŁ
Najtańsza dostawa już od 13,49 zł
Płacisz po 45 dniach
Zamów teraz a na zapłatę masz aż 45 dni
Jak to działa?
Przy płatności za zakupy wybierz płatność
i ciesz się zakupem
Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ
14 dni na zwrot
Konsumencie, na zwrot towaru masz aż 14 dni
Zaufane opinie
Posiadamy zaufane opinie
Gwarancja minimum
2 lataWiększość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią
| Asortyment | Akcesoria |
| Funkcja podstawowa – akcesoria | Elementy stykowe |
| Akcesoria | Moduł wyłącznika pomocniczego |
| Akcesoria | Standardowy styk pomocniczy, styk pomocniczy wskaźnika wyzwolenia |
| Norma/Dopuszczenie | UL/CSA, IEC |
| Wielkość gabarytowa | NZM1/2/3/4 |
| Opis | Przy zastosowaniu przycisków awaryjnych M22-PV… maks. 2 elementy stykowe = 4 zestyki rozwierne/zwierneCage-Clamp jest zastrzeżonym znakiem towarowym Wago Kontakttechnik GmbH, Minden |
| Sposób podłączenia | Cage Clamp |
| Zamocowanie | Mocowanie do płyty czołowej |
| Stopień ochrony | IP20 |
| Podłączanie do SmartWire-DT | nie |
| Stosowane do | NZM1(-4), 2(-4), 3(-4), 4(-4)PN1(-4), 2(-4), 3(-4)N(S)1(-4), 2(-4), 3(-4), 4(-4) |
| Znak jakości | |
| Z = Zestyk zwierny | 1 zestyk zwierny |
| R = Styki rozwierne | 1 R |
| Wskazówka | = Pewność działania dzięki wymuszonemu otwarciu zgodnie z IEC/EN 60947-5-1 |
| Droga wymuszonego otwarcia [mm] | 4.8 |
| maksymalna droga [mm] | 5.7 |
| Siła minimalna dla wymuszonego otwarcia [N] | 20 |
| Diagram łączenia | |
| Diagram styków | |
| Rodzaj przyłącza | Zestyk podwójny |
| Opis styku pomocniczego wskaźnika wyzwolenia HIA | Ogólny komunikat wyzwolenia „+“ przy wyzwoleniu przez wyzwalacz napięciowy, wyzwalacz przeciążeniowy, wyzwalacz zwarciowy oraz przy zastosowaniu wyzwalacza ziemnozwarciowego przez prąd uszkodzeniowy.Zastosowanie z łącznikiem mocy o rozmiarze NZM1, 2, 3: styk pomocniczy wskaźnika wyzwolenia wczepia się w łącznik mocy.Zastosowanie z łącznikiem mocy o rozmiarze NZM4: do dwóch styków pomocniczych wskaźnika wyzwolenia wczepia się w łącznik mocy.Można tworzyć dowolne kombinacje różnych typów łączników pomocniczych,Nie można łączyć z rozłącznikami izolacyjnymi PN...Oznaczenie w przełączniku: HIA.Oznaczenie w bloku FI: HIAFI.Przy wykorzystaniu styków pomocniczych wskaźnika wyzwolenia w bloku FI zestyk rozwierny działa jako zestyk zwierny a zestyk zwierny jako zestyk rozwierny. |
| Opis standardowego styku pomocniczego HIN | Łączy się z głównymi zestykami. Przejmuje zadania sygnalizacji i ryglowania.Zastosowanie z łącznikiem mocy o rozmiarze NZM1: standardowy styk pomocniczy wczepia się w łącznik mocy.Zastosowanie z łącznikiem mocy o rozmiarze NZM2: do dwóch standardowych styków pomocniczych wczepia się w łącznik mocy.Zastosowanie z łącznikiem mocy o rozmiarze NZM3, 4: do trzech standardowych styków pomocniczych wczepia się w łącznik mocy.Można tworzyć dowolne kombinacje różnych typów łączników pomocniczych,Oznaczenie w przełączniku: HIN.Przy kombinacji z napędem zdalnym NZM-XR... do prawego gniazda montażowego standardowego styku pomocniczego HIN można podłączać tylko pojedyncze zestyki. |
| Sposób podłączenia | Cage Clamp |
| Wskazówki | Wczepia się do przełącznika:NZM1: Jeden standardowy styk pomocniczyNZM2: Do dwóch standardowych styków pomocniczych M22‐(C)K…NZM3: Do 3 standardowych styków pomocniczych M22‐(C)K…NZM4: Do 3 standardowych styków pomocniczych M22‐(C)K…Można tworzyć dowolne kombinacje różnych typów łączników pomocniczych,Oznaczenie w przełączniku: HINPrzy kombinacji z napędem zdalnym NZM-XR... do niektórych gniazd montażowych standardowego wyłącznika pomocniczego można podłączać tylko pojedyncze zestyki.NZM2: do lewego gniazda montażowego standardowego wyłącznika pomocniczego można podłączać tylko pojedyncze zestyki.NZM3: do wszystkich gniazd montażowych standardowego wyłącznika pomocniczego można podłączać tylko pojedyncze zestyki.NZM4: do prawego gniazda montażowego standardowego wyłącznika pomocniczego można podłączać tylko pojedyncze zestyki. |
| Normy i przepisy | IEC 60947-5-1 |
| Maksymalna częstotliwość zadziałań [cykle łączenia/godz.] | ≦, 3600 |
| Siła uruchamiająca | ≦, 10 N E t |
| Stopień ochrony | IP20 |
| Wytrzymałość klimatyczna | Klimat wilgotny/ciepły, stały, wg IEC 60068-2-78Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30 |
| Temperatura otoczenia otwarte | -25 - +70 °C |
| Przekrój doprowadzeń przewód pojedynczy | 0,5 - 1,5 mm2 |
| Przekrój doprowadzeń wielożyłowy | 0,5 - 1,5 mm2 |
| Przekrój doprowadzeń Linka z tulejką | 0,5 - 1,5 mm2 |
| Odporność na udar napięciowy [Uimp] | 4000 V AC |
| Znamionowe napięcie izolacji [Ui] | 250 V |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/3 |
| Niezawodne łączenie przy 24 V DC/5 mA [HF] | <, 10-7 (tzn 1 błąd na 107 łączeń) Częstotliwość błędu |
| Niezawodne łączenie przy 5 V DC/1 mA [HF] | <, 5 x 10-6 (tzn. 1 błąd na 5 x 106 łączeń) Częstotliwość błędu |
| maks. zabezpieczenie przed zwarciem bez bezpiecznika topikowego | PKZM0-10/FAZ-B6/1 Typ |
| maks. zabezpieczenie przed zwarciem bezpiecznik topikowy [gG/gL] | 10 A |
| Znamionowy prąd pracy [Ie] AC-15 115 V [Ie] | 4 A |
| Znamionowy prąd pracy [Ie] AC-15 220 V 230 V 240 V [Ie] | 4 A |
| Znamionowy prąd pracy [Ie] DC-13 24 V [Ie] | 3 A |
| Znamionowy prąd pracy [Ie] DC-13 42 V [Ie] | 1 A |
| Znamionowy prąd pracy [Ie] DC-13 60 V [Ie] | 0.8 A |
| Znamionowy prąd pracy [Ie] DC-13 110 V [Ie] | 0.5 A |
| Znamionowy prąd pracy [Ie] DC-13 220 V [Ie] | 0.3 A |
| znamionowe napięcie pracy [Ue] Znamionowe napięcie pracy [Ue] | 230 V AC |
| znamionowe napięcie pracy [Ue] Maks. znamionowe napięcie pracy [Ue] | 220 napięcie stałe, V |
| konwencjonalny prąd termiczny [Ith = Ie] | 4 A |
| Znamionowy prąd pracy [Ie] Inne wartości znamionowego prądu pracy przy zastosowaniu jako wyłącznik pomocniczy dla łącznika mocy NZM | M22-(C)K10(01)M22-CK11(02)(20)XHIVbei AC = 50/60 HzBemessungsbetriebsstrom AC-15115 V Ie A 4 4 4 230 V Ie A 4 4 4 400 V Ie A 2 - 2 500 V Ie A 1 - 1 DC-13 24 V Ie A 3 3 3 42 V Ie A 1.7 1 1.5 60 V Ie A 1.2 0.8 0.8 110 V Ie A 0.6 0.5 0.5 220 V Ie A 0.3 0.2 0.2 |
| Warunkowy prąd zwarcia [Iq] | 1 kA |
| Zabezpieczenie przeciwzwarciowe Bezpiecznik topikowy | 10 A gG/gL |
| Zabezpieczenie przeciwzwarciowe Maks. wyłącznik ochronny | FAZ-B6/B1 A |
| Czasy przełączania | Czas wyprzedzenia HIV względem zestyków głównych przy włączaniu i wyłączaniu(czasy przełączania przy obsłudze ręcznej):NZM1, PN1, N(S)1: ok. 20 msNZM2, PN2, N(S)2: ok. 20 msNZM3, PN3, N(S)3: ok. 20 msNZM4, N(S)4: ok. 90 ms, HIV nie przyspiesza przy Wył.ączanie nie przed. |
| Przekrój doprowadzeń Drut lub Linka, z tulejką | 1 x (0,5 - 1,5)2 x (0,5 - 0,75) mm2 |
| Przekrój doprowadzeń | 1 x (20 - 18)2 x (20 - 18) AWG |
| Pozostałe dane techniczne (katalog przeglądowy) | Maximale Bestückung und Position des internen Zubehörs |
