| Asortyment | Współrzędne SmartWire-DT |
| Funkcja | do podłączenia do magistrali polowej PROFIBUS-DP |

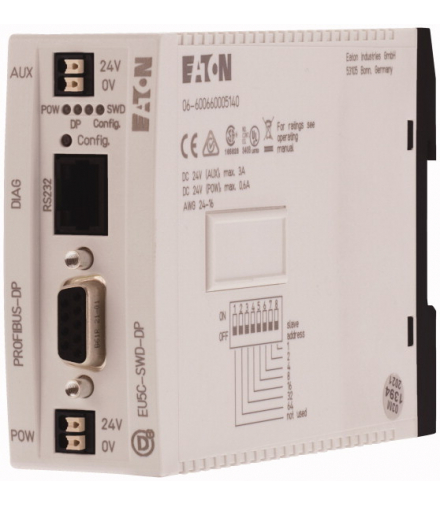

| Krótki opis | Podłączenie systemu komunikacji SmartWire-DT do przemysłowych systemów magistrali. Zasilanie urządzeń SWD i aparatów łączeniowych |
| Opis | Bramka SmartWire-DT do podłączania maks. 58 modułów SmartWire-DT do magistrali fieldbus i do zasilania modułów SmartWire-DT i koncentratorów przełączających.Podłączenie do Profibus-DP odbywa się przez 9-stykowe gniazdo SUB-D jako Slave.Automatyczne wykrywanie szybkości transmisji danych od 9,6 kBit/s do 12 Mbit/s.Zakres adresów można ustawiać od 1-126 .Gateway posiada oddzielny interfejs diagnostyczny (RJ45). |
| Akcesoria | Podłączenie maksymalnie 58 urządzeń SWD |
| Normy i przepisy | IEC/EN 61131-2EN 50178 |
| Dopuszczenia Dopuszczenia | ULCSA |
| Dopuszczenia dopuszczenia do użytkowania na morzu | BVLRS |
| Dopuszczenia | |
| Wymiary (szer. x wys. x gł.) | 35 x 90 x 127 mm |
| Ciężar | 0.16 kg |
| Montaż | Szyna DIN IEC/EN 60715, 35 mm lub montaż na śruby z nóżkami aparatu ZB4-101-GF1 (akcesoria) |
| Położenie montażowe | dowolne, zgodne z wymaganiami |
| Stopień ochrony (IEC/EN 60529, EN50178, VBG 4) | IP20 |
| Drgania (IEC/EN 61131-2:2008) Stała amplituda 3,5 mm | 5 - 8.4 Hz |
| Drgania (IEC/EN 61131-2:2008) Stałe przyspieszenie 1 g | 8.4 - 150 Hz |
| Wytrzymałość udarowa mechaniczna (IEC/EN 60068-2-27) półsinusoidalny 15 g/11 ms | 9 Wstrząsy |
| Przewracanie (IEC/EN 60068-2-31) [Wysokość spadania] | 50 mm |
| Swobodne spadanie, w opakowaniu (IEC/EN 60068-2-32) | 0.3 m |
| Kategoria przepięciowa | II |
| Stopień zanieczyszczenia | 2 |
| Wyładowanie elektrostatyczne (IEC/EN 61131-2:2008) Przerwa powietrzna (Level 3) | 8 kV |
| Wyładowanie elektrostatyczne (IEC/EN 61131-2:2008) Wyładowanie stykowe (Level 2) | 4 kV |
| Pola elektromagnetyczne (IEC/EN 61131-2:2008) 80 - 1000 MHz | 10 V/m |
| Pola elektromagnetyczne (IEC/EN 61131-2:2008) 1.4 - 2 GHz | 3 V/m |
| Pola elektromagnetyczne (IEC/EN 61131-2:2008) 2 - 2.7 GHz | 1 V/m |
| Eliminacja zakłóceń | EN 55011 klasy A |
| Progi przełączania (IEC/EN 61131-2:2008, Level 3) Przewód zasilający | 2 kV |
| Progi przełączania (IEC/EN 61131-2:2008, Level 3) Przewód magistrali polowej | 1 kV |
| Progi przełączania (IEC/EN 61131-2:2008, Level 3) SmartWire-DT przewód | 1 kV |
| Udar (IEC/EN 61131-2:2008, Level 1) Przewód zasilający | 0.5 kV |
| Prąd źródłowy (IEC/EN 61131-2:2008, Level 3) | 10 V |
| Klimatyczne warunki otoczenia Wytrzymałość klimatyczna | zgodnie z IEC 60068-2 |
| Klimatyczne warunki otoczenia Temperatura otoczenia Praca [ϑ] | -25 - +55 °C |
| Klimatyczne warunki otoczenia Temperatura otoczenia Przechowywanie [ϑ] | -40 - +70 °C |
| Warunki atmosferyczne względna wilgotność powietrza, bez skraplania (IEC/EN 60068-2-30) | 5 - 95 % |
| Warunki atmosferyczne Sprężone powietrze (praca) | 795 - 1080 hPa |
| Znamionowe napięcie pracy [UAux] | 24 V DC (-15/+20%) V |
| Tętnienia resztkowe napięcia wejściowego | ≦, 5 % |
| Ochrona przeciwzwarciowa | tak |
| Maks. prąd [Imax] | 3 A |
| Odporność na zwarcia | no, external fuse FAZ Z3 |
| Strata mocy [P] | typ. 1 W |
| Izolacja galwaniczna | nie |
| Znamionowe napięcie pracy urządzenia 24 V DC | typ. UAux - 0.2 V |
| Napięcie zasilające [UPow] | 24 V DC (-15/+20%) V |
| Tętnienia resztkowe napięcia wejściowego | ≦, 5 % |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Prąd znamionowy [I] | 0.7 A |
| Zabezpieczenie przeciążeniowe | tak |
| Prąd włączania i czas trwania | 12.5 A/6 ms A |
| Strata mocy przy 24 V DC | 3,8 W |
| Rozłączenie galwaniczne między UPow a napięciem zasilającym 15-V-SmartWire-DT | nie |
| Obejście przepięć łączeniowych | 10 ms |
| Szybkość powtarzania | 1 s |
| Widok stanu | tak LED |
| Znamionowe napięcie pracy [Ue] | 14,5 ± 3 % V |
| Maks. prąd [Imax] | 0.7 A |
| Odporność na zwarcia | tak |
| Rodzaj przyłącza | Zaciski Push-In |
| przewód pojedynczy | 0.2 - 1.5 mm2 |
| Linka z tulejką | 0.25 - 1.5 mm2 |
| UL/CSA jedno- lub wielożyłowy | 24 - 16 AWG |
| Typ urządzenia | SmartWire-DT Master |
| Liczba urządzeń SmartWire-DT | 58 |
| Szybkość transmisji | 125250 kBd |
| Widok stanu | Dioda SmartWire-DT Master: czerwona/zielonaDioda konfiguracji: czerwona/zielona |
| Przyłącza | Listwa trzpieniowa, 8-biegunowa |
| Wtyk kablowy | Złącze płaskie SWD4-8MF2 |
| Typ urządzenia | PROFIBUS-DP-Slave |
| Protokol | PROFIBUS-DP |
| Dane wejścia, maks. | 240 Bajt |
| Dane wyjścia, maks. | 240 Bajt |
| Szybkość transmisji Szybkość transmisji | do 12 MBit/s |
| Szybkość transmisji Ustawienie prędkości przesyłania danych | automatycznie |
| Adres urządzenia | 2 … 125 |
| Szybkości transmisji | przezPrzełącznik DIP |
| Widok stanu interfejsu [wielokolorowy] | DP LED |
| Terminator | sterowanie poprzez wtyk magistrali polowej |
| Sposób podłączenia fieldbus | 1 x SUB-D gniazdo, 9-biegunowe |
| Izolacja galwaniczna | tak |
| Pozostałe dane techniczne (katalog przeglądowy) | Dane techniczne |
| Wskazówki | Przy podłączaniu styczników o łącznym poborze prądu >, 3 A, należy zastosować moduł Power Feeder EU5C-SWD-PF1/2.Przy podłączaniu modułów SWD o łącznym poborze prądu >, 0,7 A, należy zastosować moduł Powerfeed-Modul EU5C-SWD-PF2. |
