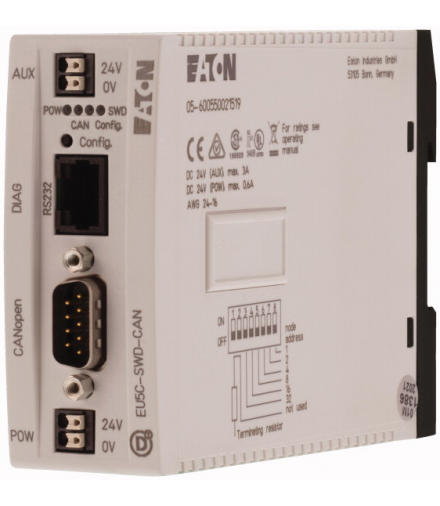

EU5C-SWD-CAN - Bramka, SWD, 99 urządzeń SWD w CANopen Eaton 116307

Twoja ocena została dodana.

Wystąpił błąd podczas dodawania oceny.

Tylko zalogowani klienci mogą oceniać produkty.

ocena: 0 / 5
OCENY NIE SĄ WERYFIKOWANE Nie oceniłeś jeszcze tego produktu.
Liczba oddanych głosów: 0

GRATIS OD 349 ZŁ

Najtańsza dostawa już od 13,49 zł

mapka typu dostawy

Płacisz po 45 dniach

twisto ikona

Zamów teraz a na zapłatę masz aż 45 dni

Jak to działa?

Przy płatności za zakupy wybierz płatność

i ciesz się zakupem

Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ

14 dni na zwrot

Konsumencie, na zwrot towaru masz aż 14 dni

Zaufane opinie

zaufane opinie

Posiadamy zaufane opinie

Gwarancja minimum

2 lata

Większość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią

AsortymentWspółrzędne SmartWire-DT
Funkcjado podłączenia do magistrali polowej CANopen®
Krótki opisPodłączenie systemu komunikacji SmartWire-DT do przemysłowych systemów magistrali. Zasilanie urządzeń SWD i aparatów łączeniowych
OpisBramka SmartWire-DT do podłączania maks. 99 modułów SmartWire-DT do magistrali fieldbus i do zasilania modułów SmartWire-DT i koncentratorów przełączających.Podłączenie do CANopen® odbywa się przez 9-stykową wtyczkę SUB-D jako Slave.Automatyczne wykrywanie szybkości transmisji danych od 10kBit/s do 1Mbit/s.Zakres adresów można ustawiać od 1-32 .Gateway posiada oddzielny interfejs diagnostyczny (RJ45).
AkcesoriaPodłączenie maksymalnie 99 urządzeń SWD
Normy i przepisyIEC/EN 61131-2EN 50178
Dopuszczenia DopuszczeniaULCSA
Dopuszczenia dopuszczenia do użytkowania na morzuBVLRS
Dopuszczenia0000SPC-184
Wymiary (szer. x wys. x gł.)35 x 90 x 127 mm
Ciężar0.16 kg
MontażSzyna DIN IEC/EN 60715, 35 mm lub montaż na śruby z nóżkami aparatu ZB4-101-GF1 (akcesoria)
Położenie montażowedowolne, zgodne z wymaganiami
Stopień ochrony (IEC/EN 60529, EN50178, VBG 4)IP20
Drgania (IEC/EN 61131-2:2008) Stała amplituda 3,5 mm5 - 8.4 Hz
Drgania (IEC/EN 61131-2:2008) Stałe przyspieszenie 1 g8.4 - 150 Hz
Wytrzymałość udarowa mechaniczna (IEC/EN 60068-2-27) półsinusoidalny 15 g/11 ms9 Wstrząsy
Przewracanie (IEC/EN 60068-2-31) [Wysokość spadania]50 mm
Swobodne spadanie, w opakowaniu (IEC/EN 60068-2-32)0.3 m
Kategoria przepięciowaII
Stopień zanieczyszczenia2
Wyładowanie elektrostatyczne (IEC/EN 61131-2:2008) Przerwa powietrzna (Level 3)8 kV
Wyładowanie elektrostatyczne (IEC/EN 61131-2:2008) Wyładowanie stykowe (Level 2)4 kV
Pola elektromagnetyczne (IEC/EN 61131-2:2008) 80 - 1000 MHz10 V/m
Pola elektromagnetyczne (IEC/EN 61131-2:2008) 1.4 - 2 GHz3 V/m
Pola elektromagnetyczne (IEC/EN 61131-2:2008) 2 - 2.7 GHz1 V/m
Eliminacja zakłóceńEN 55011 klasy A
Progi przełączania (IEC/EN 61131-2:2008, Level 3) Przewód zasilający2 kV
Progi przełączania (IEC/EN 61131-2:2008, Level 3) Przewód magistrali polowej1 kV
Progi przełączania (IEC/EN 61131-2:2008, Level 3) SmartWire-DT przewód1 kV
Udar (IEC/EN 61131-2:2008, Level 1) Przewód zasilający0.5 kV
Prąd źródłowy (IEC/EN 61131-2:2008, Level 3)10 V
Klimatyczne warunki otoczenia Wytrzymałość klimatycznazgodnie z IEC 60068-2
Klimatyczne warunki otoczenia Temperatura otoczenia Praca [ϑ]-25 - +55 °C
Klimatyczne warunki otoczenia Temperatura otoczenia Przechowywanie [ϑ]-40 - +70 °C
Warunki atmosferyczne względna wilgotność powietrza, bez skraplania (IEC/EN 60068-2-30)5 - 95 %
Warunki atmosferyczne Sprężone powietrze (praca)795 - 1080 hPa
Znamionowe napięcie pracy [UAux]24 V DC (-15/+20%) V
Tętnienia resztkowe napięcia wejściowego≦, 5 %
Ochrona przeciwzwarciowatak
Maks. prąd [Imax]3 A
Odporność na zwarciano, external fuse FAZ Z3
Strata mocy [P]typ. 1 W
Izolacja galwanicznanie
Znamionowe napięcie pracy urządzenia 24 V DCtyp. UAux - 0.2 V
Napięcie zasilające [UPow]24 V DC (-15/+20%) V
Tętnienia resztkowe napięcia wejściowego≦, 5 %
Zabezpieczenie przed odwrotną polaryzacjątak
Prąd znamionowy [I]0.6 A
Zabezpieczenie przeciążeniowetak
Prąd włączania i czas trwania12.5 A/6 ms A
Strata mocy przy 24 V DC3,8 W
Rozłączenie galwaniczne między UPow a napięciem zasilającym 15-V-SmartWire-DTnie
Obejście przepięć łączeniowych10 ms
Szybkość powtarzania1 s
Widok stanutak LED
Znamionowe napięcie pracy [Ue]14,5 ± 3 % V
Maks. prąd [Imax]0.7 A
Odporność na zwarciatak
Rodzaj przyłączaZaciski Push-In
przewód pojedynczy0.2 - 1.5 mm2
Linka z tulejką0.25 - 1.5 mm2
UL/CSA jedno- lub wielożyłowy24 - 16 AWG
Typ urządzeniaSmartWire-DT Master
Liczba urządzeń SmartWire-DT99
Szybkość transmisji125250 kBd
Widok stanuDioda SmartWire-DT Master: czerwona/zielonaDioda konfiguracji: czerwona/zielona
PrzyłączaListwa trzpieniowa, 8-biegunowa
Wtyk kablowyZłącze płaskie SWD4-8MF2
Typ urządzeniaCANopen®-Slave
ProtokolCANopen®
Dane wejścia, maks.128 Bajt
Dane wyjścia, maks.128 Bajt
Szybkość transmisji Szybkość transmisjido 1 MBit/s
Szybkość transmisji Ustawienie prędkości przesyłania danychautomatycznie
Adres urządzenia2 … 32
Szybkości transmisjiprzezPrzełącznik DIP
Widok stanu interfejsu [wielokolorowy]CAN LED
Terminatorsterowanie poprzez przełącznik DIP
Sposób podłączenia fieldbus1 x wtyk SUB-D, 9-biegunowy
Izolacja galwanicznatak
Pozostałe dane techniczne (katalog przeglądowy)Dane techniczne
WskazówkiPrzy podłączaniu styczników o łącznym poborze prądu >, 3 A, należy zastosować moduł Power Feeder EU5C-SWD-PF1/2.Przy podłączaniu modułów SWD o łącznym poborze prądu >, 0,7 A, należy zastosować moduł Powerfeed-Modul EU5C-SWD-PF2.
