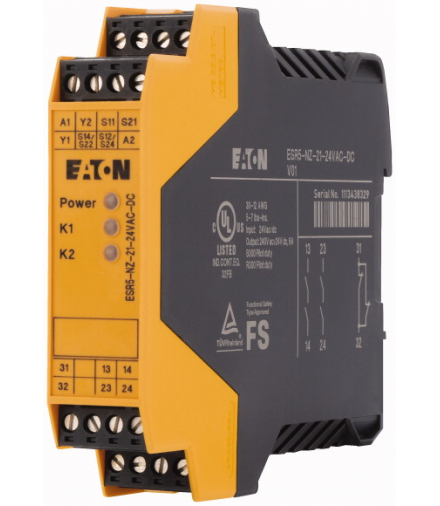

ESR5-NZ-21-24VAC-DC - Zabezpieczający przekaźnik dwuręczny, 24VDC/AC, 2-kanałowo, 2 ścieżek udostępniania Eaton 118703
EATON-118703
156208
Twoja ocena została dodana.
Wystąpił błąd podczas dodawania oceny.
Tylko zalogowani klienci mogą oceniać produkty.
ocena: 0 / 5
OCENY NIE SĄ WERYFIKOWANE
Liczba oddanych głosów: 0
Liczba oddanych głosów: 0
GRATIS OD 349 ZŁ
Najtańsza dostawa już od 13,49 zł
Płacisz po 45 dniach
Zamów teraz a na zapłatę masz aż 45 dni
Jak to działa?
Przy płatności za zakupy wybierz płatność
i ciesz się zakupem
Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ
14 dni na zwrot
Konsumencie, na zwrot towaru masz aż 14 dni
Zaufane opinie
Posiadamy zaufane opinie
Gwarancja minimum
2 lataWiększość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią
| Asortyment | Elektroniczny przekaźnik bezpieczeństwa |
| Funkcja podstawowa | Drzwi ochronneFunkcja dwuręcznaObwód powrotny |
| Szerokość konstrukcyjna | 22.5 mm |
| Automatyczny startNadzorowanie zewnętrznych styczników / modułów rozszerzeń | |
| Praca | dwukanałowo |
| Napięcie zasilające [Us] | 24 V DC24 V AC, 50/60 Hz |
| Znak jakości | |
| Parametry bezpieczeństwa | EN 574 Typ III CKat. 4PL e zgodnie z EN ISO 13849-1SILCL 3 zgodnie z IEC 62061SIL 3 zgodnie z IEC 61508 |
| Ścieżki udostępniania zgodnie z EN 60204-1 Kategoria zatrzymania 0 | 2 |
| Ścieżki prądu sygnalizacyjnego | 1 |
| Użytkowanie zgodnie z przeznaczeniem | Przekaźnik bezpieczeństwa do monitorowania sterowania oburęcznego według normy EN 574 typ IIIC i przełączników ochronnych drzwi.Moduł stosowany do bezpiecznego rozłączania obwodów elektrycznych. |
| Wytyczne | EMV 2004/108/EG, Maschinen 2006/42/EG |
| Normy i przepisy | EN 574 Typ IIIC,EN ISO 13849-1:2008,EN 62061:2005+AC:2010,EN 61508, części 1-7:2001,EN 50178:1997,EN 60204-1:2006+A1:2009 |
| Wymiary (szer. x wys. x gł.) | 22,5 x 99 x 114,5 mm |
| Szerokość konstrukcyjna | 22.5 mm |
| Ciężar | 0,19 kg |
| Położenie montażowe | dowolne, zgodne z wymaganiami |
| Montaż | Szyn DIN IEC/EN 60715, 35 mm |
| Rodzaj przyłącza | Podłączenia na śrubę M3 |
| Trwałość, mechaniczna [cykle łączenia] | 10 x 106 |
| Przekrój przewodów przyłączeniowych przewód pojedynczy | 1x (0,2 – 2,5)2x (0,2 – 1) mm2 |
| Przekrój przewodów przyłączeniowych Linka z tulejką | 1x (0,25 – 2,5)2x (0,25 – 1) mm2 |
| Przekrój przewodów przyłączeniowych Drut lub linka | 24 - 12 AWG |
| Śruba przyłączeniowa pozidriv | 2 Wielkość |
| Śruba przyłączeniowa do śrub o łbie rowkowym | 0.6 x 3.5 mm |
| Śruba przyłączeniowa maks. moment dokręcenia | 0.6 Nm |
| Odcinek przewodu bez izolacji | 7 mm |
| Tworzywo | Obudowa: poliamid PA bez wzmacnianiaZestyki: materiał: srebro z tlenkiem cyny, pozłacane (AgSnO2, 0.2 µm Au) |
| Czas załączenia | 100 % ED |
| Warunki pracy Klimatyczne warunki otoczenia Wytrzymałość klimatyczna | Suche ciepłe powietrze wg IEC 60068-2-2Wilgotność i temperatura zgodnie z EN 60068-2-3 |
| Warunki pracy Temperatura otoczenia Praca [ϑ] | -20 - +55 °C |
| Warunki pracy Temperatura otoczenia Przechowywanie [ϑ] | -40 - +70 °C |
| Warunki pracy Temperatura otoczenia Obroszenie | bez skraplania |
| Warunki pracy Warunki atmosferyczne względna wilgotność powietrza | maks. 75 % |
| Warunki pracy Warunki atmosferyczne Sprężone powietrze (praca) | 795 - 1080 hPa |
| Warunki pracy Warunki atmosferyczne Wysokość położenia [Nad poziomem morza] | 2000 m |
| Strata mocy [P] | 5.16 W |
| Stopień ochrony wg VDE 0470-1 Obudowa | IP20 |
| Stopień ochrony wg VDE 0470-1 Zaciski | IP20 |
| Stopień ochrony wg VDE 0470-1 Stopień ochrony | Miejsce montażu: ≥ IP54 |
| Stopień ochrony wg VDE 0470-1 B10d [switching cycles] | 300000 |
| Zabezpieczenie przed dotknięciem w wypadku pionowego dotknięcia od przodu (EN 50274) | zabezpieczenie przed dotknięciem palcem |
| Wytrzymałość zmęczeniowa (IEC/EN 60068-2-6) | 10 - 150 HzAmplituda: 0.15 mmPrzyspieszenie: 2 g |
| Pomiar odstępów izolacyjnych powietrznych i prądów pełzających | EN 50178, UL 508, CSA C22.2, No. 14-95 |
| Odporność na udar napięciowy [Uimp] | 6000 V AC |
| Izolacja | Izolacja podstawybezpieczne odłączaniewzmocniona izolacja |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/2 |
| Kategoria zatrzymania [zgodnie z EN60204-1] | 12,1 |
| Parametry bezpieczeństwa technicznego Wartości zgodnie z EN ISO 13849-1 Poziom sprawności [zgodnie z EN ISO 13849-1] | PL e |
| Parametry bezpieczeństwa technicznego Wartości zgodnie z EN ISO 13849-1 Kategoria [zgodnie z EN ISO 13849-1] | Kat. 4 |
| Poziom integralności bezpieczeństwa Claim Limit [zgodnie z EN62061] | SILCL 3 |
| Poziom integralności bezpieczeństwa [zgodnie z IEC 61508] | SIL 3 |
| Prawdopodobieństwo wystąpienia awarii na godzinę [PFHd] | 12.1 x 10-10 |
| Prooftest High Demand | 240 Miesięcy |
| Czas użytkowania | 240 Miesięcy |
| Znamionowe napięcie pracy [Ue] | 230 V AC |
| Znamionowe napięcie pracy [Ue] | 24 V AC, 24 V DC V |
| Zakres dopuszczalny | 0.85 - 1.1 x Ue |
| Znamionowe napięcie izolacji [Ui] | 250 V AC |
| Kwadratowy prąd sumujący | 72 A2 (ITH2 = I12 + I22) A2 |
| Prąd włączania | min - maks0,025 - 6 A |
| Minimalna moc załączalna | 0.4 W |
| Obwód zasilania Praca AC 50/60 Hz | 3 W |
| Obwód zasilania z uruchamianiem DC | 1.5 W |
| Bezpiecznik zasilania obwodu prądowego 24 V | odporne na zwarcie |
| Znamionowy prąd pracy | S11, S21:60, Y2:45 mA |
| Pobór prądu | AC: 125DC: 60 mA |
| Napięcie w obwodzie wejścia, startu, powrotu | ok. 24 napięcie stałe, V |
| maks. rezystancja omowa przewodu [R] | ≦, 22 Ω |
| Prąd zwarciowy | 2.3 A |
| czas uruchamiania (K1, K2) w pracy automatycznej UN, nominalny [tA] | 50 ms |
| Czas uruchamiania (K1, K2) przy UN w pracy ręcznej, nominalny [tA] | 50 ms |
| Czas zadziałania | przy Ue w pracy zautomatyzowanej: znam. 50przy Ue w pracy ręcznej: znam. 50 ms |
| Czasa powrotu (K1, K2) przy UN, znam. [tR] | 20 ms |
| czas ponownej gotowości [tW] | ok. <, 1000 ms |
| Jednoczesnąć wejścia 1/2 [tsync] | <, 500 ms |
| Maksymalny dopuszczalny całkowity opór przewodu (obwody wejściowe i startowe w UN) [RL] | 50 Ω |
| Częstotliwość załączania maksymalnie | 0.5 Hz |
| Widok stanu | Zielona dioda LED |
| Wersja styku Ścieżki prądu zezwalania bez opóźnienia | 2 |
| Wersja styku Ścieżka prądu sygnalizacji bez opóźnienia | 1 |
| Napięcie łączeniowe | min – max15 - 250 V AC15 - 250 V DC |
| Graniczny prąd ciągły | naZestyki zwierne: 6Zestyki rozwierne: 6 A |
| Ochrona zwarciowa obwodów wyjściowych, zewn. | Bezpiecznik topikowy 6 A gL/gG |
| Zabezpieczenie wyjścia NEOZED (zestyk zwierny) | 10 gL/gG |
| Zabezpieczenie wyjścia NEOZED (zestyk rozwierny) | 6 gL/gG |
| Maksymalna moc wyłączania obciążenie omowe (τ = 0 ms) 24 V DC | 144 W |
| Maksymalna moc wyłączania obciążenie omowe (τ = 0 ms) 48 V DC | 288 W |
| Maksymalna moc wyłączania obciążenie omowe (τ = 0 ms) 110 V DC | 110 W |
| Maksymalna moc wyłączania obciążenie omowe (τ = 0 ms) 220 V DC | 88 W |
| Maksymalna moc wyłączania obciążenie omowe (τ = 0 ms) 250 V AC | 1500 VA |
| Maksymalna moc wyłączania Obciążenie indukcyjne (τ = 40 ms) 24 V DC | 42 W |
| Maksymalna moc wyłączania Obciążenie indukcyjne (τ = 40 ms) 48 V DC | 42 W |
| Maksymalna moc wyłączania Obciążenie indukcyjne (τ = 40 ms) 110 V DC | 42 W |
| Maksymalna moc wyłączania Obciążenie indukcyjne (τ = 40 ms) 220 V DC | 42 W |
| Zdolność łączeniowa | zgodnie z IEC 60947-5-1 |
| Zdolność łączeniowa AC-15 230 V | 5 A bei 3600S/h A |
| Zdolność łączeniowa DC-13 24 V | 5 A bei 3600S/h A |
| Pozostałe dane (katalog przeglądowy) | Opis |
| Emisja zakłóceń | In accordance with EN 61000-6-4 |
| Odporność na zakłócenia | according to EN 61000-6-2 |
