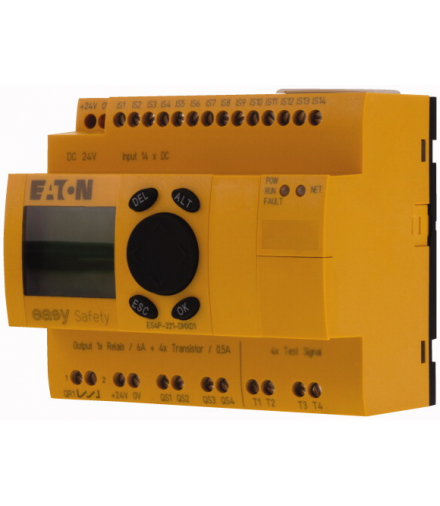

ES4P-221-DMXD1 - Przekaźnik bezpieczeństwa, 24VDC, 14WEC, 4WYC-Trans, 1WYC-przekaźnik, wyświetlacz, easyNet Eaton 111017
EATON-111017
155028
Twoja ocena została dodana.
Wystąpił błąd podczas dodawania oceny.
Tylko zalogowani klienci mogą oceniać produkty.
ocena: 0 / 5
OCENY NIE SĄ WERYFIKOWANE
Liczba oddanych głosów: 0
Liczba oddanych głosów: 0
GRATIS OD 349 ZŁ
Najtańsza dostawa już od 13,49 zł
Płacisz po 45 dniach
Zamów teraz a na zapłatę masz aż 45 dni
Jak to działa?
Przy płatności za zakupy wybierz płatność
i ciesz się zakupem
Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ
14 dni na zwrot
Konsumencie, na zwrot towaru masz aż 14 dni
Zaufane opinie
Posiadamy zaufane opinie
Gwarancja minimum
2 lataWiększość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią
| Asortyment | Przekaźnik programowalny bezpieczeństwa |
| Funkcja podstawowa | easy800 z modułem funkcyjnym bezpieczeństwa |
| Funkcje bezpieczeństwa | Zatrzymanie w sytuacji awaryjnejDrzwi ochronneWejście OSSDBWS z funkcją wyciszeniaSterowanie oburęczneNadzorowanie maksymalnej prędkości obrotowejNadzorowanie zatrzymaniaBezpieczny przekaźnik czasowyWybór trybu pracyPrzełącznik akceptacjiObwód powrotny |
| Wyświetlacz + klawiatura | ✓, |
| Szerokość konstrukcyjna | 107.5 mm |
| Parametry bezpieczeństwa technicznego Wartości zgodnie z EN ISO 13849-1 Poziom sprawności [zgodnie z EN ISO 13849-1] | PL e |
| Parametry bezpieczeństwa technicznego Wartości zgodnie z EN ISO 13849-1 Kategoria [zgodnie z EN ISO 13849-1] | Kat. 4 |
| Poziom integralności bezpieczeństwa Claim Limit [zgodnie z EN62061] | SILCL 3 |
| Prawdopodobieństwo wystąpienia awarii na godzinę [PFHd] | 23 x 10-10 |
| Poziom integralności bezpieczeństwa [zgodnie z IEC 61508] | SIL 3 |
| Wyświetlacz | Wyświetlaczklawiatury |
| Zegara czasu rzeczywistego | ✔, |
| Napięcie zasilające [Us] | 24 V DC |
| Osieciowanie | easyNet/easyLink |
| Schemat ideowy bezpieczeństwa/standardowy | ✓,/✓, |
| Wskazówki | możliwość rozszerzenia: standardowe wejścia/wyjścia i standardowe systemy magistral |
| możliwość indywidualnego opisu laserowego za pomocą ES4-COMBINATION ￫#2011790 | |
| wejść (bezpieczeństwa) | 14 |
| Przekaźnik 6A | 1 (redundantnie) |
| Tranzystor | 4 |
| Sygnał testowy | 4 |
| Normy i przepisy | EN ISO 13849-1EN 50156-1, EN 50156-2EN 50178EN 50581_xEN 61000-6-2EN 61000-6-3IEC 61508IEC 62061 |
| Dopuszczenia Dopuszczenia | EAC |
| Wymiary (szer. x wys. x gł.) | 107.5 (6 JC) x 90 x 72 mm |
| Ciężar | 0.35 kg |
| Montaż | Szyna DIN IEC/EN 60715, 35 mm lub montaż na śruby z nóżkami aparatu ZB4-101-GF1 (akcesoria) |
| Wejścia Maks. czas trwania zewnętrznych impulsów testowych | 1 ms |
| Wyjście półprzewodnikowe Impuls wyłączenia | <, 1 ms |
| Wyjście półprzewodnikowe Opóźnienie wyłączania | <, 1 ms |
| przewód pojedynczy | 0.2/4 (AWG 22 - 12) mm2 |
| Linka z tulejką | 0.2/2.5 (AWG 22 - 12) mm2 |
| do śrub o łbie rowkowym | 0.8 x 3.5 mm |
| maks. moment dokręcenia | 0.6 Nm |
| Robocza temperatura otoczenia | -25 do + 55Zimno zgodnie z IEC 60068-2-1Ciepło zgodnie z IEC 60068-2-2Wilgotne ciepło – stałe zgodnie z IEC 60068-2-78, - cyklicznie zgodnie z ICE 60068-2-30 °C |
| Obroszenie | Zapobiegać kondensacji dostępnymi środkami |
| Wyświetlacz LCD (czytelniejszy) | 0 - 55 °C |
| Temperatura otoczenia Przechowywanie [ϑ] | -40 - +55 °C |
| względna wilgotność powietrza | 5 - 95zgodnie z IEC 60068-2-30, IEC 60068-2-78bez skraplania % |
| Sprężone powietrze (praca) | 795 - 1080 hPa |
| stopień ochrony | IP20 (IEC/EN 60529, EN50178, VBG 4) |
| Stała amplituda 0,15 mm stała amplituda | 10 - 57 (0.15 mm) Hz |
| Stała amplituda 0,15 mm stałe przyspieszenie | 57 - 150 (2g) Hz |
| Drgania [3,5 mm / 1 g] | zgodnie z IEC 60068-2-6 Hz |
| Wytrymałość udarowa mechaniczna | 18 Wstrząsypółsinusoidalny 15 g/11mszgodnie z IEC 60068-2-27 g |
| Przewracanie [Wysokość spadania] | 50(IEC/EN 60068-2-31) mm |
| swobodne spadanie, w opakowaniu | 0,3(IEC/EN 61131-2) m |
| Kompatybilność elektromagnetyczna (EMC) | zgodnie z ICE 62061, zwiększone wymagania odnośnie EMC w funkcjach związanych bezpieczeństwem |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/2 |
| Wyładowania elektrostatyczne (ESD) zastosowana norma | nach IEC/EN 61000-4-2 |
| Wyładowania elektrostatyczne (ESD) Przerwa powietrzna | 15 kV |
| Wyładowania elektrostatyczne (ESD) Wyładowanie stykowe | 8 kV |
| Pola elektromagnetyczne (RFI) | 30zgodnie z IEC EN 61000-4-3 V/m |
| Eliminacja zakłóceń | EN 55011 klasa B, EN 55022 klasa B |
| Burst Impulse | zgodnie z IEC/EN 61000-4-4Przewody zasilające: 4Przewody sygnałowe: 4 kV |
| impulsy energetyczne (Surge) | 2 kV (przewody zasilające symetryczne)4 kV (wyjścia półprzewodnikowe symetryczne)zgodnie z IEC 62061 |
| prąd źródłowy | 20, zgodnie z IEC/EN 61000-4-6 V |
| Pomiar odstępów izolacyjnych powietrznych i prądów pełzających | EN 50178, UL 508, CSA C22.2, No. 142, EN 60664-1:2003 |
| Wytrzymałość izolacyjna | EN 50178 |
| Buferowanie zegara czasu rzeczywistego | |
| ①, Czas buferowania (w godzinach) przy maksymalnie naładowanym superkondensatorze②, Czas pracy (w latach) | |
| Zegara czasu rzeczywistego | typ. ± 2 (± 0.5 h/rok) w zależności od temperatury otoczenia może wahać się do ± 5 s/dzień s/dzień |
| Rozdzielczość Obszar „S” | 50 ms |
| Rozdzielczość Obszar „M:S” | 1 s |
| Rozdzielczość Obszar „H:M” | 1 min |
| Rozdzielczość Obszar „S” | 50 ms |
| Rozdzielczość Obszar „M:S” | 1 s |
| Rozdzielczość Obszar „H:M” | 1 min |
| Cykle odczytu/zapisu (przynajmniej) | 100000000000000 (1014) |
| Znamionowe napięcie pracy [Ue] | 24 DC (-15/+20%) V |
| Zakres dopuszczalny [Ue] | 20.4 - 28.8 V DC |
| Tętnienia resztkowe | ≦, 5 % |
| Prąd wejściowy przy napięciu znamionowym | <, 250 mA |
| Spadki napięć | ≤ 10(IEC/EN 61131-2) ms |
| Strata mocy | <, 6 W |
| Izolacja galwaniczna | do wejść: niedo wyjść: takdo interfejsu programowania: niedo easyLink: niedo easyNet: tak |
| Urządzenie | maksymalnie 8 Ilość |
| Szybkość transmisji danych/odległość | 1000 kBit/s, 6 m500 kBit/s, 25 m250 kBit/s, 40 m125 kBit/s, 125 m50 kBit/s, 300 m20 kBit/s, 700 m10 kBit/s, 1000 m |
| Izolacja galwaniczna Rozłączenie galwaniczne między wejściami i wewnętrznym zasilaniem | tak |
| Izolacja galwaniczna | do zasilania: takdo wejść: takdo wyjść: takdo interfejsu PC: takdo karty pamięci: takdo easyLink: niedo easyNet: tak |
| Terminator magistrali | tak (pierwsze i ostatnie urządzenie) |
| Sposób podłączenia | RJ45, 8-stykowy |
| Ilość | 14 |
| Wyświetlanie stanu | Wyświetlacz LCD |
| Izolacja galwaniczna | do zasilania: niepomiędzy cyfrowymi wejściami: niedo wyjść: takdo interfejsu: niedo karty pamięci: niedo easyLink: niedo easyNet: tak |
| Pomiar napięcia sygnału [Ue] | 24 napięcie stałe, V |
| przy stanie „0” [Ue] | <, 5 napięcie stałe, V |
| przy stanie „1” [Ue] | >, 15,0 napięcie stałe, V |
| Prąd wejściowy przy stanie „1” IS1 do IS14 | 5,7 (przy 24 V DC) mA |
| Czas opóźnienia sprzętu od „0” do „1” | Zwłoka WŁ.: 24Zwłoka WYŁ.: 0,06 (IS1, IS2), 0,17 (od IS3 do IS14) |
| Czas opóźnienia sprzętu od „1” do „0” | Zwłoka WŁ.: 24Zwłoka WYŁ.: 0,08 (IS1, IS2), 0,22 (od IS3 do IS14) |
| Długość przewodu (bez ekranu) | 100 m |
| Długość pojedynczego przewodu od wyjścia sygnału testowego do wejścia aparatu (z ekranem) | 1000 m |
| Suma długości pojedynczych przewodów od wyjścia sygnału testowego do wejść aparatów (z ekranem) | 3000 m |
| Maksymalna częstotliwość obrotów na wejściach aparatów IS1 i IS2, przy używaniu modułów funkcyjnych OM lub ZM | 1000 Hz |
| Maksymalna częstotliwość załączania na wejściu (nie dotyczy IS1, IS2, w razie używania jednego z modułów funkcyjnych OM lub ZM) | 900 cykle łączenia/godz. |
| Ilość | 4 (T1 do T4) |
| Napięcie | 24 napięcie stałe, V |
| Izolacja galwaniczna | nie |
| 1 (redundantnie) | |
| Wyjścia w grupach do | 1 |
| Układ równoległy wyjść do zwiększenia mocy | niedopuszczalne |
| Poziom bezpieczeństwa | 3 redundantne wyjścia przekaźnikowe, kontrola co 6 miesięcyzgodnie z EN 50156 |
| Zabezpieczenie przekaźnika wyjściowego | Bezpiecznik topikowy: 6 A gL/gG,Wyłącznik ochronny o charakterystyce C: 4 A (dopuszczalny tylko przy 24V DC),Prąd zwarciowy IK <, 250 A |
| Izolacja galwaniczna | do zasilania: takdo wejść: takpomiędzy cyfrowymi wejściami: takdo interfejsu: takdo easyNet: takdo easyLink: takBezpieczne odłączanie zgodnie z EN 50178: 300 V ACIzolacja podstawy: 600 V AC |
| Trwałość, mechaniczna [cykle łączenia] | 10 x 106 |
| Styki konwencjonalny prąd termiczny [Ith] | 6 A |
| Styki Odporność na udar napięciowy Uimp cewki zestyku | 6 kV |
| Styki Znamionowe napięcie pracy [Ue] | 250 V AC |
| Znamionowe napięcie izolacji [Ui] | 250 V AC |
| bezpieczne odłączenie między cewką a zestykiem | 300zgodnie z EN50178 V AC |
| Zdolność łączeniowa | DC-13, 24 V DC, 0,1 Hz: 40000 cykli łączeniowych (zgodnie z IEC 60947-5-1)AC-15, 230 V AC, 3 A: 80000 cykli łączeniowych (zgodnie z IEC 60947-5-1)DC: B300 (zgodnie z UL 508)AC: R300 (zgodnie z UL 508) |
| Częstotliwość kluczowania mechaniczne cykle łączenia | 10 x 106 |
| Częstotliwość kluczowania Częstotliwość załączania | 15 Hz |
| Ilość | 4 |
| Znamionowe napięcie pracy [Ue] | 24 napięcie stałe, V |
| Zakres dopuszczalny [Ue] | 20.4 - 28.8 V DC |
| Tętnienia resztkowe | ≦, 5 % |
| Prąd zasilający przy stanie „0” [znam.⁄maks.] | 30/50 mA |
| Prąd zasilający przy stanie „1” [znam.⁄maks.] | 60/100 mA |
| Ochrona przeciwzwarciowa | tak |
| Izolacja galwaniczna | do zasilania: takdo wejść: takpomiędzy cyfrowymi wejściami: niedo interfejsu: takdo easyLink: takdo easyNet: takdo karty pamięci: tak |
| Znamionowy prąd pracy przy stanie „1” DC na kanał [Ie] | maks. 0,5 A |
| Test lampek bez Rv na kanał | 5 W |
| maks. napięcie wyjściowe przy stanie „0” przy zewnętrznym obciążeniu <, 10 MΩ | ≦, 2,4 V |
| maks. napięcie wyjściowe przy stanie „1” przy Ie = 0.5 A | U = Ue -1 V V |
| Ochrona przeciwzwarciowa | tak |
| Prąd wyzwalający zwarcie do Ra ≦, 10 mΩ | 0.7 ≦, Ie ≦, 2 na wyjście A |
| Łączny prąd zwarciowy | 8 A |
| Szczytowy prąd zwarciowy | 16 A |
| wyłączenie termiczne | tak |
| Zabezpieczenie wstępne | ≦, 8 A |
| maks. pojemność obciążenia | 0.6 µF |
| maks. długość przewodu (bez ekranu) | 50 m |
| maks. częstotliwość załączania przy stałym omowym obciążeniu | 13500(RL <, 100 kΩ, abhängig von Programm und Belastung) cykle łączenia/godz. |
| Układ równoległy wyjść do zwiększenia mocy | niedopuszczalne |
| Wyświetlanie stanu wyjść | Wyświetlacz LCD |
| Obciążenie indukcyjne zgodnie z EN 60947-5-1 Bez zewnętrznego połączenia ochronnego Czas załączenia | T0.95 ≈ 3 x T0.65 = 3 x L/R.T0.95 = czas w ms, jaki musi upłynąć do osiągnięcia 95% prądu stacjonarnego. |
| Obciążenie indukcyjne zgodnie z EN 60947-5-1 z zewnętrznym połączeniem ochronnym Współczynnik równoczesności | 1 g |
| Obciążenie indukcyjne zgodnie z EN 60947-5-1 z zewnętrznym połączeniem ochronnym Czas załączenia | 100 % ED |
| Obciążenie indukcyjne zgodnie z EN 60947-5-1 z zewnętrznym połączeniem ochronnym maks. częstotliwość załączania, maks. czas włączania = 50% [f] | 0.5 Hz |
