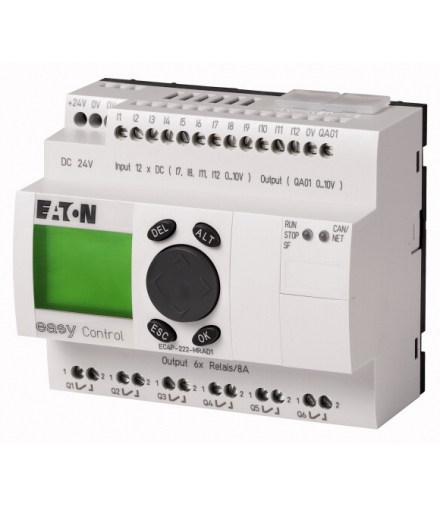

EC4P-222-MRAD1 - Kompaktowy sterownik PLC, 24VDC, 12WEC(z czego 4WEA), 6WYC(R), 1WYA, ethernet, CAN, wyświetlacz Eaton 106405
EATON-106405
154517
Twoja ocena została dodana.
Wystąpił błąd podczas dodawania oceny.
Tylko zalogowani klienci mogą oceniać produkty.
ocena: 0 / 5
OCENY NIE SĄ WERYFIKOWANE
Liczba oddanych głosów: 0
Liczba oddanych głosów: 0
GRATIS OD 349 ZŁ
Najtańsza dostawa już od 13,49 zł
Płacisz po 45 dniach
Zamów teraz a na zapłatę masz aż 45 dni
Jak to działa?
Przy płatności za zakupy wybierz płatność
i ciesz się zakupem
Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ
14 dni na zwrot
Konsumencie, na zwrot towaru masz aż 14 dni
Zaufane opinie
Posiadamy zaufane opinie
Gwarancja minimum
2 lataWiększość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią
| możliwość rozszerzenia: wejścia/wyjścia i systemy magistralmożliwość indywidualnego opisu laserowego za pomocą EC4-COMBINATION-* | |
| Opis | easyNet/CANopen® i Ethernet on board |
| cyfrowe | 12 |
| z tego możliwość wykorzystania analogowo | 4 |
| Przekaźnik 10 A (UL) | 6 |
| analogowy | 1 |
| Wyświetlacz + klawiatura | ✓, |
| Napięcie zasilające | 24 V DC |
| Wymiary (szer. x wys. x gł.) | 107.5 x 90 x 72 bez/79 z adapterem do MCC (6 JC) mm |
| Ciężar | 0.3 kg |
| Montaż | Szyna DIN IEC/EN 60715, 35 mm lub montaż na śruby z 3 nóżkami aparatu ZB4-101-GF1 (akcesoria) |
| przewód pojedynczy | 0.2 - 4 (AWG 22 - 12) mm2 |
| Linka z tulejką | 0.2 - 2.5 (AWG 22 - 12) mm2 |
| do śrub o łbie rowkowym | 0.8 x 3.5 mm |
| maks. moment dokręcenia | 0.6 Nm |
| Robocza temperatura otoczenia | -25 - 55, Zimno zgodnie z IEC 60068-2-1, Ciepło zgodnie z IEC 60068-2-2 °C |
| Obroszenie | Zapobiegać kondensacji dostępnymi środkami |
| Wyświetlacz LCD (czytelniejszy) | 0 - 55 °C |
| Przechowywanie [ϑ] | -40 - +70 °C |
| Względna wilgotność powietrza, bez obroszenia (IEC/EN 60068-2-30) | 5 - 95 % |
| Sprężone powietrze (praca) | 1080 - 1080 hPa |
| Stopień ochrony (IEC/EN 60529, EN50178, VBG 4) | IP20 |
| Drgania (IEC/EN 60068-2-6) Stała amplituda 0,15 mm | 10 - 57 Hz |
| Drgania (IEC/EN 60068-2-6) Stałe przyspieszenie 2 g | 57 - 150 Hz |
| Wytrzymałość udarowa mechaniczna (IEC/EN 60068-2-27) półsinusoidalny 15 g/11 ms | 18 Wstrząsy |
| Przewracanie (IEC/EN 60068-2-31) [Wysokość spadania] | 50 mm |
| Swobodne spadanie, w opakowaniu (IEC/EN 60068-2-32) | 1 m |
| Położenie montażowe | poziomo lub pionowo |
| Kategoria przepięciowa / stopień zanieczyszczenia | II/2 |
| Wyładowania elektrostatyczne (ESD) zastosowana norma | IEC/EN 61000-4-2, Level 3 |
| Wyładowania elektrostatyczne (ESD) Przerwa powietrzna | 8 kV |
| Wyładowania elektrostatyczne (ESD) Wyładowanie stykowe | 6 kV |
| pola elektromagnetyczne (RFI), zgodnie z IEC EN 61000-4-3 | 10 V/m |
| Eliminacja zakłóceń | EN 55011 klasa B, EN 55022 klasa B |
| Burst Impulse | IEC/EN 61000-4-4, Level 3 kV |
| Burst Impulse Przewód zasilający | 2 kV |
| Burst Impulse Przewody sygnałowe | 2 kV |
| impulsy energetyczne (Surge) | 2 kV (przewody zasilające symetryczne, EASY...AC)0.5 kV (przewody zasilające symetryczne, EASY...DC)zgodnie z IEC/EN 61000-4-5 |
| Prąd źródłowy zgodnie z IEC/EN 61000-4-6 | 10 V |
| Pomiar odstępów izolacyjnych powietrznych i prądów pełzających | EN 50178, UL 508, CSA C22.2, No. 142 |
| Wytrzymałość izolacyjna | EN 50178 |
| Buferowanie zegara czasu rzeczywistego | |
| ①, Czas buferowania (w godzinach) przy maksymalnie naładowanym superkondensatorze②, Czas pracy (w latach) | |
| Zegara czasu rzeczywistego | znam. ± 5 (± 0.5 h⁄rok) s/dzień |
| Cykle zapisu pamięci remanencyjnej (przynajmniej) | 10000000000 (10¹⁰,) (cykli odczytu/zapisu) |
| Znamionowe napięcie pracy [Ue] | 24 DC (-15/+20%) V |
| Zakres dopuszczalny [Ue] | 20.4 - 28.8 V DC |
| Tętnienia resztkowe | ≦, 5 % |
| Prąd wejściowy | znam. 140 mA przy Ue |
| Spadki napięć | ≤ 10(IEC/EN 61131-2) ms |
| Strata mocy [p] | znam. 3.4 W |
| Procesor | Infineon XC161 |
| Pamięć Kod programu/dane | 256/14 segmentów à 16 KB kByte |
| Pamięć Znaczniki/przechowywane dane | 16/4/4/8 kByte |
| Czas cyklu do instrukcji 1 k (Bit, Byte) | <, 0.3 ms |
| Interfejs PRG RS232 Szybkość transmisji danych | 4.8, 9.6, 19.2, 38.4, 57.6, 115.2 (format znaków: dane 8 bitowe, bez parzystości, 1 bit stopu) kBit/s |
| Interfejs PRG RS232 Sposób podłączenia | Gniazdo RJ45 |
| Interfejs PRG RS232 Izolacja galwaniczna | Brak |
| Interfejs PRG RS232 Rodzaj pracy Master Szybkość transmisji danych | 0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6 kBit/s |
| Interfejs PRG RS232 Rodzaj pracy Master Formaty znaków | 8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1 |
| Interfejs PRG RS232 Rodzaj pracy Master Liczba bajtów wysyłanych w jednym bloku | 190 bajt |
| Interfejs PRG RS232 Rodzaj pracy Master Liczba bajtów odbioru w jednym bloku | 190 bajt |
| Ethernet Szybkość transmisji danych | 10 MBit/s, 100 m MBit/s |
| Ethernet Sposób podłączenia | RJ45 |
| Ethernet Izolacja galwaniczna | nie |
| CANopen® Szybkość transmisji danych | 500 kBit/s, 25 m250 kBit/s, 60m125 kBit/s, 125 m50 kBit/s, 300 m20 kBit/s, 700 m10 kBit/s, 1000 m |
| CANopen® Terminator magistrali (pierwsze i ostatnie urządzenie) | Wtyk EASY-NT-R (z terminatorem 120 Ω) |
| CANopen® Sposób podłączenia | 2 x RJ45, 8-biegunowe |
| Rodzaj pracy Master Ilość | 8 |
| Rodzaj pracy Slave Urządzenie | maksymalnie 126 Ilość |
| Rodzaj pracy Slave PDO-Art | asynchroniczne, cyklicznie, acyklicznie |
| Rodzaj pracy Slave Profil urządzenia | zgodnie z DS 301 V4 |
| Ilość | 12 |
| Wejścia wykorzystywane jako wejścia analogowe | 4 (I7, I8, I11, I12) |
| Wyświetlanie stanu | LCD-Display |
| Izolacja galwaniczna | do wyjść: takdo sieci easyNet, easyLink |
| Znamionowe napięcie pracy [Ue] | 24 napięcie stałe, V |
| Napięcie wejściowe | <, 5 (I1 - I6, I9 - I10) <, 8 (I7, I8, I11, I12) przy stanie „0”>, 15.0 (I1 - I6, I9, I10) >, 8.0 (I7, I8, I11, I12) przy stanie „1” napięcie stałe, V |
| Prąd wejściowy przy stanie „1” Prąd wejściowy przy stanie 1 | 3.3 (I1 do I6)2.2 (I7, I8)3.3 (I9, I10)2.2 (I11, I12) mA |
| Czas opóźnienia | znam. 0.02 (I1 - I4), znam. 0.25 (I5 - I12) (z „0” na „1”)znam. 0.02 (I1 - I4), znam. 0.25 (I5 - I12) (z „1” na „0”) ms |
| Długość przewodu | 100 (bez ekranowania) m |
| Moduł licznika przyrostowego Liczba wejść liczenia | 1 (I1, I2, I3, I4) |
| Moduł licznika przyrostowego Zakres wartości | 32 bitowy |
| Moduł licznika przyrostowego Częstotliwość zliczania | ≦, 40 kHz |
| Moduł licznika przyrostowego Kształt impulsu | Prostokąt |
| Moduł licznika przyrostowego Wejścia liczenia | I1, I2 |
| Moduł licznika przyrostowego Wejście referencyjne | I3 |
| Moduł licznika przyrostowego Wejście przełączników referencyjnych | I4 |
| Moduł licznika przyrostowego Wejścia liczenia I1 i I2, I3 i I4 | 1 |
| Moduł licznika przyrostowego przesunięcie sygnału | 90° |
| Szybkie wejścia liczenia Ilość | 2 (I1, I2) przy 16 Bit lub 1 (I1) przy 32 Bit |
| Szybkie wejścia liczenia Zakres wartości | 16/32 Bit |
| Szybkie wejścia liczenia Długość przewodu | ≦, 20 (z ekranowaniem) m |
| Szybkie wejścia liczenia Częstotliwość zliczania | ≦, 50 kHz |
| Szybkie wejścia liczenia Kształt impulsu | Prostokąt |
| Ilość | 4 (I7, I8, I11, I12) |
| Izolacja galwaniczna | do wyjść: takdo interfejsu/karty pamięci: nie |
| Rodzaj wejścia | Napięcie DC |
| zakres sygnału | 0 - 10 V DC |
| Rozdzielczość | 0.01 V analogowe0.01 V cyfrowe10 Bit (wartość 0 - 1023) |
| Impedancja wejścia | 11.2 kΩ |
| Dokładność faktycznej wartości w obrębie jednego aparatu | ± 2, (I7, I8, I11, I12) ± 0.12 V % |
| Czas konwersji analogowo/cyfrowo) | każdy czas cyklu CPU ms |
| Prąd wejściowy | <, 1 mA |
| Długość przewodu | ≦, 30, z ekranowaniem m |
| Ilość | 1 |
| Rodzaj wyjścia | Napięcie DC |
| Prąd wyjściowy maks. | 0.01 A |
| Opór obciążeniowy | 1 kΩ |
| ochrona przed przeciążeniem i zwarciem | tak |
| Rozdzielczość | 0.01 V DC analogowe10 Bit (wartość 0 - 1023) cyfrowo |
| Czas narastania sygnału | 100 µs |
| Dokładność -25 °C - 55 °C | 2 % |
| Dokładność 25°C | 1 % |
| Czas konwersji analogowo/cyfrowo) | każdy czas cyklu CPU ms |
| Wyjścia w grupach do | 1 |
| Układ równoległy wyjść do zwiększenia mocy | niedopuszczalne |
| Zabezpieczenie przekaźnika wyjściowego | Wyłącznik ochronny B16 lub bezpiecznik 8 A (T) |
| Izolacja galwaniczna | do zasilania: takdo wejść: takw grupachBezpieczne odłączanie zgodnie z EN 50178: 300 V ACIzolacja podstawy: 600 V AC |
| Trwałość, mechaniczna [cykle łączenia] | 10 x 106 |
| Styki konwencjonalny prąd termiczny (10 A UL) | 8 A |
| Styki zalecane do obciążenia 12 V AC/DC | >, 500 mA |
| Styki odporność zwarciowa cos ϕ = 1, charakterystyka B16 przy 600 A | 16 A |
| Styki odporność zwarciowa cos ϕ = 0.5 bis 0.7, charakterystyka B16 przy 900 A | 16 A |
| Styki Odporność na udar napięciowy Uimp cewki zestyku | 6 kV |
| Styki Znamionowe napięcie pracy [Ue] | 250 V AC |
| Znamionowe napięcie izolacji [Ui] | 250 V AC |
| Bezpieczne odłączanie zgodnie z EN 50178 | 300 między cewką a zestykiem300 między dwoma zestykami V AC |
| Zdolność włączania AC-15, 250 V AC, 3 A (600 S/h) [cykle łączenia] | 300000 |
| Zdolność włączania DC-13, L/R ≦, 150 ms, 24 V DC, 1 A (500 S/h) [cykle łączenia] | 200000 |
| Zdolność wyłączeniowa AC-15, 250 V AC, 3 A (600 S/h) [cykle łączenia] | 300000 |
| Zdolność wyłączeniowa DC-13, L/R ≦, 150 ms, 24 V DC, 1 A (500 S/h) [cykle łączenia] | 200000 |
| Obciążenie żarówek 1000 W przy 230/240 V AC [cykle łączenia] | 25000 |
| Obciążenie żarówek 500 W przy 115/120 V AC [cykle łączenia] | 25000 |
| Obciążenie w postaci oświetlenia Obciążenie w postaci oświetlenia 10 x 58 W przy 230/240 V AC z elektrycznym statecznikiem [cykle łączenia] | 25000 |
| Obciążenie w postaci oświetlenia Obciążenie w postaci oświetlenia 10 x 58 W przy 230/240 V AC bez kompensacji [cykle łączenia] | 25000 |
| Obciążenie w postaci oświetlenia Obciążenie w postaci oświetlenia 1 x 58 W przy 230/240 V AC z konwencjonalną kompensacją [cykle łączenia] | 25000 |
| Częstotliwość kluczowania mechaniczne cykle łączenia | 10 x 106 |
| Częstotliwość kluczowania Częstotliwość załączania | 10 Hz |
| Częstotliwość kluczowania obciążenie omowe/obciążenie lampki | 2 Hz |
| Częstotliwość kluczowania obciążenie indukcyjne | 0.5 Hz |
| UL/CSA Prąd ciągły przy 240 V AC | 10 A |
| UL/CSA Prąd ciągły przy 24 V DC | 8 A |
| UL/CSA AC Control Circuit Rating Codes (Gebrauchskategorie) | B 300 Light Pilot Duty |
| UL/CSA AC maks. znamionowe napięcie pracy | 300 V AC |
| UL/CSA AC maks. termiczny prąd ciągły cos ϕ = 1 przy B 300 | 5 A |
| UL/CSA AC maks. moc pozorna włączania/wyłączania (Make/Break) cos ϕ = 1 przy B 300 | 3600/360 VA |
| UL/CSA DC Control Circuit Rating Codes (Gebrauchskategorie) | R 300 Light Pilot Duty |
| UL/CSA DC maks. znamionowe napięcie pracy | 300 napięcie stałe, V |
| UL/CSA DC maks. termiczny prąd ciągły przy R 300 | 1 A |
| UL/CSA DC maks. moc pozorna włączania/wyłączania (Make/Break) przy R 300 | 28/28 VA |
| Terminator magistrali (pierwsze i ostatnie urządzenie) | Wtyk EASY-NT-R (z terminatorem 120 Ω) |
