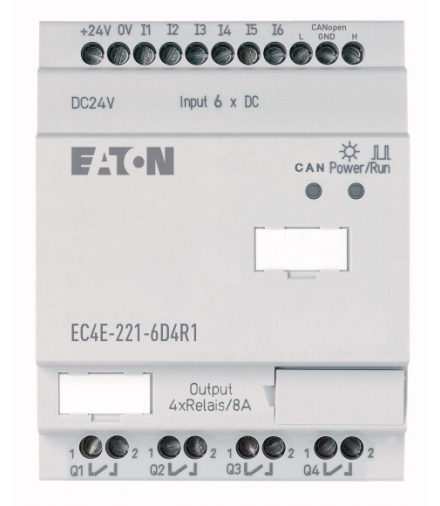

EC4E-221-6D4R1 - Rozszerzenie I/O, CANopen, 24VDC, 6WEC, 4WYC(R) Eaton 114296
EATON-114296
155654
Asortyment Zespół WE/WY EC4ESterowniki kompaktowe EC4P Grupa asortymentowa Rozszerzenie wejścia/wyjścia cyfrowego/analogowego Funkcja podstawowa Rozszerzenia Opis zastosowanie przez CANopen® Funkcja Rozszerzenie CANopen® EC4E Rozszerzenie wejść (liczba) Cyfrowe: 6 Zegara czasu rzeczywistego ✔, Napięcie zasilające 24 V DC Stosowane do XC100XC200EC4P Stosowane do XC100/200, EC4P, MFD4 (przez CANopen®) Wymiary (szer. x wys. x gł.) 71.5 x 90...
Więcej szczegółówTwoja ocena została dodana.
Wystąpił błąd podczas dodawania oceny.
Tylko zalogowani klienci mogą oceniać produkty.
ocena: 0 / 5
OCENY NIE SĄ WERYFIKOWANE
Liczba oddanych głosów: 0
Liczba oddanych głosów: 0
GRATIS OD 349 ZŁ
Najtańsza dostawa już od 13,49 zł
Płacisz po 45 dniach
Zamów teraz a na zapłatę masz aż 45 dni
Jak to działa?
Przy płatności za zakupy wybierz płatność
i ciesz się zakupem
Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ
14 dni na zwrot
Konsumencie, na zwrot towaru masz aż 14 dni
Zaufane opinie
Posiadamy zaufane opinie
Gwarancja minimum
2 lataWiększość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią
| Asortyment | Zespół WE/WY EC4ESterowniki kompaktowe EC4P |
| Grupa asortymentowa | Rozszerzenie wejścia/wyjścia cyfrowego/analogowego |
| Funkcja podstawowa | Rozszerzenia |
| Opis | zastosowanie przez CANopen® |
| Funkcja | Rozszerzenie CANopen® EC4E |
| Rozszerzenie wejść (liczba) | Cyfrowe: 6 |
| Zegara czasu rzeczywistego | ✔, |
| Napięcie zasilające | 24 V DC |
| Stosowane do | XC100XC200EC4P |
| Stosowane do | XC100/200, EC4P, MFD4 (przez CANopen®) |
| Wymiary (szer. x wys. x gł.) | 71.5 x 90 x 58 (4 JC) mm |
| Ciężar | 0.2 kg |
| Montaż | Szyna DIN IEC/EN 60715, 35 mm lub montaż na śruby z nóżkami aparatu ZB4-101-GF1 (akcesoria) |
| przewód pojedynczy | 0.2 - 4 (AWG 22 - 12) mm2 |
| Linka z tulejką | 0.2 - 2.5 (AWG 22 - 12) mm2 |
| do śrub o łbie rowkowym | 0.8 x 3.5 mm |
| maks. moment dokręcenia | 0.6 Nm |
| Robocza temperatura otoczenia | -25 - 55, Zimno zgodnie z IEC 60068-2-1, Ciepło zgodnie z IEC 60068-2-2 °C |
| Obroszenie | Zapobiegać kondensacji dostępnymi środkami |
| Przechowywanie [ϑ] | -40 - +70 °C |
| Położenie montażowe | poziomo lub pionowo |
| Kategoria przepięciowa / stopień zanieczyszczenia | II/2 |
| Wyładowania elektrostatyczne (ESD) zastosowana norma | IEC/EN 61000-4-2, Level 3 |
| Wyładowania elektrostatyczne (ESD) Przerwa powietrzna | 8 kV |
| pola elektromagnetyczne (RFI), zgodnie z IEC EN 61000-4-3 | 10 V/m |
| Burst Impulse | zgodnie z IEC/EN 61000-4-4 kV |
| impulsy energetyczne (Surge) | 2 kV (przewody zasilające symetryczne, EASY...AC)0.5 kV (przewody zasilające symetryczne, EASY...DC)zgodnie z IEC/EN 61000-4-5 |
| Prąd źródłowy zgodnie z IEC/EN 61000-4-6 | 10 V |
| Pomiar odstępów izolacyjnych powietrznych i prądów pełzających | EN 50178, UL 508, CSA C22.2, No. 142 |
| Wytrzymałość izolacyjna | EN 50178 |
| Znamionowe napięcie pracy [Ue] | 24 DC (-15/+20%) V |
| Zakres dopuszczalny [Ue] | 20.4 - 28.8 V DC |
| Tętnienia resztkowe | ≦, 5 % |
| Prąd wejściowy | 150 mA przy Ue bez obciążenia |
| Spadki napięć | ≤ 20(IEC/EN 61131-2) ms |
| Strata mocy [p] | znam. 3.5 W |
| CANopen® Szybkość transmisji danych | 500 kBit/s, 25 m250 kBit/s, 40m125 kBit/s, 125 m50 kBit/s, 300 m20 kBit/s, 700 m10 kBit/s, 1000 m |
| CANopen® Terminator magistrali (pierwsze i ostatnie urządzenie) | przez zintegrowany przełącznik DIP |
| CANopen® Sposób podłączenia | 2 x zaciski (patrz przekroje doprowadzeń) |
| Rodzaj pracy Slave Urządzenie | maksymalnie 62 Ilość |
| Rodzaj pracy Slave PDO-Art | asynchroniczne, cyklicznie, acyklicznie |
| Rodzaj pracy Slave Profil urządzenia | zgodnie z DS 301 V4 |
| Ilość | 6 |
| Izolacja galwaniczna | do wyjść: tak |
| Znamionowe napięcie pracy [Ue] | 24 napięcie stałe, V |
| Napięcie wejściowe | <, 5 (R1 - R6) przy stanie „0”>, 15 (R1 - R6) przy stanie „1” napięcie stałe, V |
| Prąd wejściowy przy stanie „1” Prąd wejściowy przy stanie 1 | 3.3 (R1 do R6 (R12)) mA |
| Czas opóźnienia | 20 (z „0” na „1”, zwłoka WŁ)znam. 0.25 (R1 - R12) (z „0” na „1”, zwłoka WYŁ)20 (z „1” na „0”) ms |
| Długość przewodu | 100 (bez ekranowania) m |
| Wyjścia w grupach do | 1 |
| Układ równoległy wyjść do zwiększenia mocy | niedopuszczalne |
| Zabezpieczenie przekaźnika wyjściowego | Wyłącznik ochronny B16 lub bezpiecznik 8 A (T) |
| Izolacja galwaniczna | do zasilania: takdo wejść: takdo interfejsu PC, karty pamięci, sieci NET, easyLinkBezpieczne odłączanie zgodnie z EN 50178: 300 V ACIzolacja podstawy: 600 V AC |
| Trwałość, mechaniczna [cykle łączenia] | 10 x 106 |
| Styki konwencjonalny prąd termiczny (10 A UL) | 6 A |
| Styki zalecane do obciążenia 12 V AC/DC | >, 500 mA |
| Styki odporność zwarciowa cos ϕ = 1, charakterystyka B16 przy 600 A | 16 A |
| Styki odporność zwarciowa cos ϕ = 0.5 bis 0.7, charakterystyka B16 przy 900 A | 16 A |
| Styki Odporność na udar napięciowy Uimp cewki zestyku | 6 kV |
| Styki Znamionowe napięcie pracy [Ue] | 250 V AC |
| Znamionowe napięcie izolacji [Ui] | 250 V AC |
| Bezpieczne odłączanie zgodnie z EN 50178 | 300 między cewką a zestykiem300 między dwoma zestykami V AC |
| Zdolność wyłączeniowa AC-15, 250 V AC, 3 A (600 S/h) [cykle łączenia] | 300000 |
| Zdolność wyłączeniowa DC-13, L/R ≦, 150 ms, 24 V DC, 1 A (500 S/h) [cykle łączenia] | 200000 |
| Obciążenie żarówek 1000 W przy 230/240 V AC [cykle łączenia] | 25000 |
| Obciążenie żarówek 500 W przy 115/120 V AC [cykle łączenia] | 25000 |
| Obciążenie w postaci oświetlenia Obciążenie w postaci oświetlenia 10 x 58 W przy 230/240 V AC z elektrycznym statecznikiem [cykle łączenia] | 25000 |
| Obciążenie w postaci oświetlenia Obciążenie w postaci oświetlenia 10 x 58 W przy 230/240 V AC bez kompensacji [cykle łączenia] | 25000 |
| Obciążenie w postaci oświetlenia Obciążenie w postaci oświetlenia 1 x 58 W przy 230/240 V AC z konwencjonalną kompensacją [cykle łączenia] | 25000 |
| Częstotliwość kluczowania mechaniczne cykle łączenia | 10 x 106 |
| Częstotliwość kluczowania Częstotliwość załączania | 10 Hz |
| Częstotliwość kluczowania obciążenie omowe/obciążenie lampki | 2 Hz |
| Częstotliwość kluczowania obciążenie indukcyjne | 0.5 Hz |
| UL/CSA Prąd ciągły przy 240 V AC | 10 A |
| UL/CSA Prąd ciągły przy 24 V DC | 8 A |
| UL/CSA AC Control Circuit Rating Codes (Gebrauchskategorie) | B 300 Light Pilot Duty |
| UL/CSA AC maks. znamionowe napięcie pracy | 300 V AC |
| UL/CSA AC maks. termiczny prąd ciągły cos ϕ = 1 przy B 300 | 5 A |
| UL/CSA AC maks. moc pozorna włączania/wyłączania (Make/Break) cos ϕ = 1 przy B 300 | 3600/360 VA |
| UL/CSA DC Control Circuit Rating Codes (Gebrauchskategorie) | R 300 Light Pilot Duty |
| UL/CSA DC maks. znamionowe napięcie pracy | 300 napięcie stałe, V |
| UL/CSA DC maks. termiczny prąd ciągły przy R 300 | 1 A |
| UL/CSA DC maks. moc pozorna włączania/wyłączania (Make/Break) przy R 300 | 28/28 VA |
| Terminator magistrali (pierwsze i ostatnie urządzenie) | przez zintegrowany przełącznik DIP |
