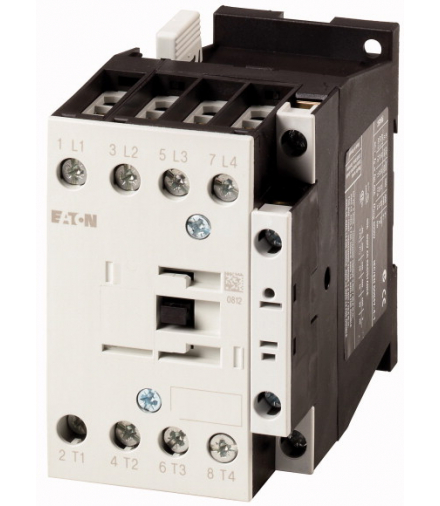

DILMP32-10(230V50HZ,240V60HZ) - Stycznik mocy, 4-biegunowe, Praca AC, AC-1: 32 A, 1 zestyk zwierny, 230 V 50 Hz, 240 V 60 Hz, Za

EATON-109797

154898

DILMP32-10(230V50HZ,240V60HZ) - Stycznik mocy, 4-biegunowe, Praca AC, AC-1: 32 A, 1 zestyk zwierny, 230 V 50 Hz, 240 V 60 Hz, Za

Cena na zapytanie

EATON

Brak

Powiadom mnie kiedy będzie dostępny

Wyślij

DILMP32-10(230V50HZ,240V60HZ) - Stycznik mocy, 4-biegunowe, Praca AC, AC-1: 32 A, 1 zestyk zwierny, 230 V 50 Hz, 240 V 60 Hz, Za

Twoja ocena została dodana.

Wystąpił błąd podczas dodawania oceny.

Tylko zalogowani klienci mogą oceniać produkty.

ocena: 0 / 5
OCENY NIE SĄ WERYFIKOWANE Nie oceniłeś jeszcze tego produktu.
Liczba oddanych głosów: 0

GRATIS OD 349 ZŁ

Najtańsza dostawa już od 13,49 zł

mapka typu dostawy

Płacisz po 45 dniach

twisto ikona

Zamów teraz a na zapłatę masz aż 45 dni

Jak to działa?

Przy płatności za zakupy wybierz płatność

i ciesz się zakupem

Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ

14 dni na zwrot

Konsumencie, na zwrot towaru masz aż 14 dni

Zaufane opinie

zaufane opinie

Posiadamy zaufane opinie

Gwarancja minimum

2 lata

Większość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią

AsortymentStyczniki mocy
AplikacjaStycznik mocy do odbiorników 4-stykowych
Grupa asortymentowaStyczniki mocy do 200 A, 4-stykowe
Kategoria użytkowaAC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporoweAC-3/AC-3e: Standardowe silniki indukcyjne AC: Uruchomienie, wyłączanie w ruchu
Sposób podłączeniaZaciski śrubowe
Bieguny4-biegunowe
AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz przy 40 °C [Ith =Ie]32 A
AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz przy 50 °C [Ith =Ie]30 A
AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz przy 55 °C [Ith =Ie]29 A
AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz przy 60 °C [Ith =Ie]28 A
Z = Zestyk zwierny1 zestyk zwierny
Diagram łączenia2110SWI-1
Stosowane doDILM32-XHI(C)…DILA-XHI(V)(C)…
Napięcie uruchamiania230 V 50 Hz, 240 V 60 Hz
Rodzaj prądu AC/DCPraca AC
Podłączanie do SmartWire-DTnie
WskazówkiElementy łączeniowe zgodne z EN 50012.
Normy i przepisyIEC/EN 60947, VDE 0660, UL, CSA
Trwałość, mechaniczna z uruchamianiem AC [cykle łączenia]10 x 106
Trwałość, mechaniczna z uruchamianiem DC [cykle łączenia]10 x 106
Częstotliwość załączania, mechaniczna z uruchamianiem AC [cykle łączenia/godz.]5000
Częstotliwość załączania, mechaniczna z uruchamianiem DC [cykle łączenia/godz.]5000
Wytrzymałość klimatycznaKlimat wilgotny/ciepły, stały, wg IEC 60068-2-3Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30
Temperatura otoczenia otwarte-25 - +60 °C
Temperatura otoczenia zabudowany- 25 - 40 °C
Temperatura otoczenia Przechowywanie- 40 - 80 °C
Pozycja zabudowy Położenie montażowe210N017
Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Główny element łączeniowy Zestyk zwierny10 g
Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Pomocniczy element łączeniowy Zestyk zwierny7 g
Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Pomocniczy element łączeniowy Styk rozwierny5 g
Stopień ochronyIP00
Wysokość ustawieniamaks. 2000 m
Zabezpieczenie przed dotknięciem w wypadku pionowego dotknięcia od przodu (EN 50274)zabezpieczenie przed dotknięciem palcem
Odcinek przewodu bez izolacji10 mm
Przekrój doprowadzeń głównego przewodu przewód pojedynczy1 x (0,75 - 16)2 x (0,75 - 10) mm2
Przekrój doprowadzeń głównego przewodu Linka z tulejką1 x (0,75 - 16)2 x (0,75 - 10) mm2
Przekrój doprowadzeń głównego przewodu wielożyłowy1 x 16 mm2
Przekrój doprowadzeń głównego przewodu Drut lub linka18 - 6 AWG
Przekrój doprowadzeń głównego przewodu Śruba przyłączeniowaM5
Przekrój doprowadzeń głównego przewodu moment dokręcenia3 Nm
Przekrój doprowadzeń głównego przewodu Odcinek przewodu bez izolacji10 mm
Przekrój doprowadzeń głównego przewodu Zaciski wtykowe przewód pojedynczy1 x (0,75 - 2,5)2 x (0,75 - 2,5) mm2
Przekrój doprowadzeń głównego przewodu Zaciski wtykowe Linka z tulejką1 x (0,75 - 2,5)2 x (0,75 - 2,5) mm2
Przekrój doprowadzeń głównego przewodu Zaciski wtykowe Linka z tulejką1 x (0,75 - 1,5)2 x (0,75 - 1,5) mm2
Przekrój doprowadzeń głównego przewodu Zaciski wtykowe jedno- lub wielożyłowy18 - 14 AWG
Przekrój doprowadzeń przewodu pomocniczego przewód pojedynczy1 x (0,75 - 4)2 x (0,75 - 2,5) mm2
Przekrój doprowadzeń przewodu pomocniczego Linka z tulejką1 x (0,75 - 2,5)2 x (0,75 - 2,5) mm2
Przekrój doprowadzeń przewodu pomocniczego jedno- lub wielożyłowy18 - 14 AWG
Przekrój doprowadzeń przewodu pomocniczego Odcinek przewodu bez izolacji10 mm
Przekrój doprowadzeń przewodu pomocniczego Śruba przyłączeniowaM3,5
Przekrój doprowadzeń przewodu pomocniczego moment dokręcenia1,2 Nm
Przekrój doprowadzeń przewodu pomocniczego Zaciski wtykowe przewód pojedynczy1 x (0.75 - 2.5)2 x (0.75 - 2.5) mm2
Przekrój doprowadzeń przewodu pomocniczego Zaciski wtykowe Linka z tulejką1 x (0,75 - 2,5)2 x (0,75 - 2,5) mm2
Przekrój doprowadzeń przewodu pomocniczego Zaciski wtykowe Linka z tulejką1 x (0,75 - 1,5)2 x (0,75 - 1,5) mm2
Przekrój doprowadzeń przewodu pomocniczego Zaciski wtykowe jedno- lub wielożyłowy18 - 14 AWG
Narzędzie Półprzewodnik pozidriv2 Wielkość
Narzędzie Półprzewodnik do śrub o łbie rowkowym0.8 x 5.51 x 6 mm
Narzędzie Przewód pomocniczy pozidriv2 Wielkość
Narzędzie Przewód pomocniczy do śrub o łbie rowkowym0,8 x 5,51 x 6 mm
Odporność na udar napięciowy [Uimp]8000 V AC
Kategoria przepięciowa / stopień zanieczyszczeniaIII/3
Znamionowe napięcie izolacji [Ui]690 V AC
Znamionowe napięcie pracy [Ue]690 V AC
Bezpieczne odłączanie zgodnie z EN 61140 między cewką a zestykami440 V AC
Bezpieczne odłączanie zgodnie z EN 61140 między stykami440 V AC
Zdolność włączania (cos ϕ) [do 690 V]238zgodnie z IEC/EN 60947 A
Zdolność wyłączeniowa 220 V 230 V180 A
Zdolność wyłączeniowa 380 V 400 V180 A
Zdolność wyłączeniowa 500 V180 A
Zdolność wyłączeniowa 660 V 690 V120 A
odporność na zwarcia Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy Rodzaj przyporządkowania „2“ 400 V [gG/gL 500 V]35 A
odporność na zwarcia Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy Rodzaj przyporządkowania „2“ 690 V [gG/gL 690 V]35 A
odporność na zwarcia Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy Rodzaj przyporządkowania „1“ 400 V [gG/gL 500 V]63 A
odporność na zwarcia Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy Rodzaj przyporządkowania „1“ 690 V [gG/gL 690 V]50 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C [Ith =Ie]32 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 50 °C [Ith =Ie]30 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 55 °C [Ith =Ie]29 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 60 °C [Ith =Ie]28 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz w obudowie [Ith]27 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny 1-biegunowy bez obudowy [Ith]84 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny 1-biegunowy w obudowie [Ith]76 A
AC-1 moc namionowa [P] 220/230 V [p]12 kW
AC-1 moc namionowa [P] 240 V [p]13 kW
AC-1 moc namionowa [P] 380/400 V [p]20 kW
AC-1 moc namionowa [P] 415 V [p]22 kW
AC-1 moc namionowa [P] 440 V [p]23 kW
AC-1 moc namionowa [P] 500 V [p]26 kW
AC-1 moc namionowa [P] 690 V [p]35 kW
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz WskazówkaPrzy maksymalnej dopuszczalnej temperaturze otoczenia (stan otwarty).Także testowaną zgodnie z normą AC-3e.
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 220 V 230 V [Ie]18 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 240 V [Ie]18 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 380 V 400 V [Ie]18 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 415 V [Ie]18 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 440 V [Ie]18 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 500 V [Ie]18 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 660 V 690 V [Ie]12 A
AC-3 moc namionowa [P] 220 V 230 V [P]5 kW
AC-3 moc namionowa [P] 240 V [P]5.5 kW
AC-3 moc namionowa [P] 380 V 400 V [P]7.5 kW
AC-3 moc namionowa [P] 415 V [P]10 kW
AC-3 moc namionowa [P] 440 V [P]10.5 kW
AC-3 moc namionowa [P] 500 V [P]12 kW
AC-3 moc namionowa [P] 660 V 690 V [P]11 kW
Znamionowy prąd pracy Ie otwarty DC-1 60 V [Ie]32 A
Znamionowy prąd pracy Ie otwarty DC-1 110 V [Ie]32 A
Znamionowy prąd pracy Ie otwarty DC-1 220 V [Ie]32 A
3-biegunowe, przy Ith (60°)6.6 W
Impedancja na biegun2.7 mΩ
Tolerancja napięciowa Uruchamianie AC 50 Hz [Przyciąganie]0.8 - 1.1 x Uc
Tolerancja napięciowa z uruchamianiem AC, 50/60 Hz0.85 - 1.1 x Uc
Tolerancja napięciowa z uruchamianiem AC [Spadek]0.4 - 0.6 x Uc
Pobór mocy cewki w stanie zimnym i przy 1,0 x US z uruchamianiem AC, 50/60 Hz [Przyciąganie]50 VA
Pobór mocy cewki w stanie zimnym i przy 1,0 x US z uruchamianiem AC, 50/60 Hz [Przyciąganie]40 W
Pobór mocy cewki w stanie zimnym i przy 1,0 x US z uruchamianiem AC, 50/60 Hz [Zatrzymanie]8 VA
Pobór mocy cewki w stanie zimnym i przy 1,0 x US z uruchamianiem AC, 50/60 Hz [Zatrzymanie]2.1 W
Czas załączenia100 % ED
Czasy przełączania przy 100% US (wartości orientacyjne) Główny element łączeniowy z uruchamianiem AC Czas zwarcia16 - 22 ms
Czasy przełączania przy 100% US (wartości orientacyjne) Główny element łączeniowy z uruchamianiem AC Czas rozwarcia8 - 14 ms
Czasy przełączania przy 100% US (wartości orientacyjne) dopuszczalny prąd resztkowy przy sterowaniu A1 - A2 za pomocą elektroniki (przy sygnale 0)≦, 1 mA
Zdolność łączeniowa maksymalna moc silnika 3-fazowe 200 V208 V7.5 HP
Zdolność łączeniowa maksymalna moc silnika 3-fazowe 230 V240 V10 HP
Zdolność łączeniowa maksymalna moc silnika 3-fazowe 460 V480 V15 HP
Zdolność łączeniowa maksymalna moc silnika 3-fazowe 575 V600 V20 HP
Zdolność łączeniowa maksymalna moc silnika 1-fazowe 115 V120 V2 HP
Zdolność łączeniowa maksymalna moc silnika 1-fazowe 230 V240 V5 HP
Zdolność łączeniowa General use40 A
Styk pomocniczy Pilot Duty z uruchamianiem ACA600
Styk pomocniczy Pilot Duty z uruchamianiem DCP300
Styk pomocniczy General Use AC600 V
Styk pomocniczy General Use AC10 A
Styk pomocniczy General Use DC250 V
Styk pomocniczy General Use DC1 A
Short Circuit Current Rating Basic Rating SCCR5 kA
Short Circuit Current Rating Basic Rating maks. bezpiecznik125 A
Short Circuit Current Rating Basic Rating maks. CB125 A
Short Circuit Current Rating 480 V High Fault SCCR (bezpiecznik)10/100 kA
Short Circuit Current Rating 480 V High Fault maks. bezpiecznik125/70 Class J A
Short Circuit Current Rating 480 V High Fault SCCR (CB)10/65 kA
Short Circuit Current Rating 480 V High Fault maks. CB50/32 A
Short Circuit Current Rating 600 V High Fault SCCR (bezpiecznik)10/100 kA
Short Circuit Current Rating 600 V High Fault maks. bezpiecznik125/100 Class J A
Short Circuit Current Rating 600 V High Fault SCCR (CB)10/22 kA
Short Circuit Current Rating 600 V High Fault maks. CB50/32 A
Wartości znamionowe dla przełączania specjalnego Lampy wyładowcze (balast) 480V 60Hz 3-fazowe, 277V 60Hz 1-fazowe40 A
Wartości znamionowe dla przełączania specjalnego Lampy wyładowcze (balast) 600V 60Hz 3-fazowe, 347V 60Hz 1-fazowe40 A
Wartości znamionowe dla przełączania specjalnego Żarówki (wolfram) 480V 60Hz 3-fazowe, 277V 60Hz 1-fazowe40 A
Wartości znamionowe dla przełączania specjalnego Żarówki (wolfram) 600V 60Hz 3-fazowe, 347V 60Hz 1-fazowe40 A
Wartości znamionowe dla przełączania specjalnego Rezystancja – ogrzewanie powietrza 480V 60Hz 3-fazowe, 277V 60Hz 1-fazowe40 A
Wartości znamionowe dla przełączania specjalnego Rezystancja – ogrzewanie powietrza 600V 60Hz 3-fazowe, 347V 60Hz 1-fazowe40 A
Wartości znamionowe dla przełączania specjalnego Kontrola chłodzenia (tylko CSA) LRA 480V 60Hz 3-fazowe240 A
Wartości znamionowe dla przełączania specjalnego Kontrola chłodzenia (tylko CSA) FLA 480V 60Hz 3-fazowe40 A
Wartości znamionowe dla przełączania specjalnego Kontrola chłodzenia (tylko CSA) LRA 600V 60Hz 3-fazowe180 A
Wartości znamionowe dla przełączania specjalnego Kontrola chłodzenia (tylko CSA) FLA 600V 60Hz 3-fazowe30 A
Wartości znamionowe dla przełączania specjalnego Wartości znamionowe dla przełączania celowego (100 000 cykli wg UL 1995) LRA 480V 60Hz 3-fazowe150 A
Wartości znamionowe dla przełączania specjalnego Wartości znamionowe dla przełączania celowego (100 000 cykli wg UL 1995) FLA 480V 60Hz 3-fazowe25 A
Wartości znamionowe dla przełączania specjalnego Kontrola podnośnika 200V 60Hz 3-fazowe3 HP
Wartości znamionowe dla przełączania specjalnego Kontrola podnośnika 200V 60Hz 3-fazowe11 A
Wartości znamionowe dla przełączania specjalnego Kontrola podnośnika 240V 60Hz 3-fazowe5 HP
Wartości znamionowe dla przełączania specjalnego Kontrola podnośnika 240V 60Hz 3-fazowe15.2 A
Wartości znamionowe dla przełączania specjalnego Kontrola podnośnika 480V 60Hz 3-fazowe10 HP
Wartości znamionowe dla przełączania specjalnego Kontrola podnośnika 480V 60Hz 3-fazowe14 A
Wartości znamionowe dla przełączania specjalnego Kontrola podnośnika 600V 60Hz 3-fazowe15 HP
Wartości znamionowe dla przełączania specjalnego Kontrola podnośnika 600V 60Hz 3-fazowe17 A

Zrealizowane zamówienie może zostać odebrane w naszej hurtowni przy ul. Zielonej 9a w Czechowicach-Dziedzicach lub wysłane za pośrednictwem usług:

  • firmy kurierskiej DPD
  • firmy kurierskiej Pocztex
  • odbiór w Paczkomacie
  • odbiór w Punkcie Pocztex

Z uwagi na gabaryty oraz nietypowe kształty, produkty takie jak np.: listwy, kanały lub większe ilości opraw np. paneli ledowych, które nie mieszczą się w Paczkomacie zostaną wysłane kurierem.

Sklep internetowy E-DOMUS realizuje również zamówienia z dostawą do krajów Unii Europejskiej

Czas wysyłki i dostawy

Wysyłka odbywa się wyłącznie w dni robocze.

Czas wysyłki podany przy produkcie jest to szacowany czas wysyłki towaru z naszego magazynu. (nie jest to całkowity czas dostawy). W całkowitym czasie należy jeszcze uwzględnić czas potrzebny wybranej przez Ciebie firmie kurierskiej na dostarczenie.

  • kurier DPD - transport trwa zwykle 1 dzień
  • kurier Pocztex - transport trwa zwykle 1-2 dni
  • odbiór w Paczkomacie - transport trwa zwykle 1-2 dni
  • odbiór w Punkcie Pocztex - transport trwa zwykle 1-2 dni

Tabela opłat za dostawę *

Kurier DPDod 0 złod 399 złod 700 złod 900 złpowyżej 3000,00 zł
płatne z góry17,99 zł0,00 zł0,00 zł0,00 zł0,00 zł
płatne przy odbiorze25,00 zł30,00 zł35,00 zł40,00 zł-


Kurier Pocztexod 0 złod 399 złod 700 złod 900 złpowyżej 3000,00 zł
płatne z góry13,99 zł0,00 zł0,00 zł0,00 zł0,00 zł
płatne przy odbiorze22,00 zł28,00 zł33,00 zł35,00 zł-


Odbiór w punkcie Pocztexdo 299,00 złpowyżej 299,00 zł
płatne z góry12,99 zł0,00 zł
płatne przy odbiorze--


Paczkomaty InPostdo 299,00 złpowyżej 299,00 zł
płatne z góry13,49 zł0,00 zł
płatne przy odbiorze--


Odbiór w punkcie DPD
płatne z góry14,00 zł
płatne przy odbiorze-


Kurier NSTpaczki niestandardowe (powyżej 175cm)
płatne z góry50,00 zł


* Wyłączając produkty poniższych producentów, dla których przewidziano indywidualny cennik dostaw:

ProducentKoszt wysyłki bezpośrenio od producentaWysyłka Gratis
Greenluxod 36,99 złod 900,00 zł
Kobiod 20,00 złod 1000,00 zł
Candelluxod 20,00 złod 1000,00 zł
Brilum i Elgood 12,99 złod 349,00 zł
Eko-Lightod 20,00 złod 800,00 zł
Grupa Topex, Verto, Top Tools,
Topex, Graphite, Pressol		od 20,00 złod 835,00 zł

Oferujemy kilka form płatności za zamówienie

  • imoje - szybki przelew, płatność kartą, BLIK
  • przelewy24 - szybki przelew, BLIK
  • przelew tradycyjny - przedpłata na nasze konto bankowe
  • przelew odroczony Twisto - płacisz po 21 lub 45 dniach
  • za pobraniem - zapłacisz kurierowi przy dostawie
  • gotówką lub kartą w naszym sklepie stacjonarnym

W przypadku wybrania przelewu tradycyjnego nasz numer konta bankowego wraz z kwotą do zapłaty pojawi się na ostatniej stronie procesu zamówienia oraz zostanie wysłany na Twój email. Przesyłka zostanie wysłana dopiero, gdy pieniądze wpłyną na nasze konto.

DOMUS Adam Chromik i Wspólnicy Sp. Jawna
ul. Zielona 9a
43-502 Czechowice-Dziedzice
ING Bank Śląski oddz. Czechowice
IBAN : PL 94 1050 1256 1000 0001 0263 5877
BIC SWIFT: INGBPLPW

Opcje płatności na stronie

Płatność elektronicznaPrzelew tradycyjnyPłatność przy odbiorze
Kurier DPD
Kurier Pocztex
Odbiór w punkcie Pocztex
Odbiór w Paczkomacie




Odbiór osobisty w naszej hurtowni

DOMUS Sp. Jawna ul. Zielona 9a, 43-502 Czechowice-Dziedzice
czynne od poniedziałku do piątku od 7:30 - 16:00

Płatność elektronicznaPrzelew tradycyjnyGotówka w hurtowniKarta w hurtowni
2022-07-11 15:31:59
2022-12-16 00:44:54
