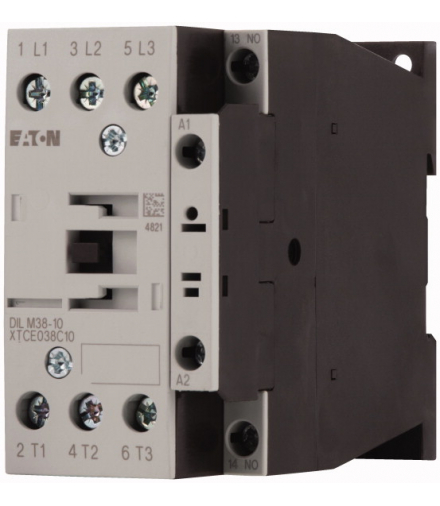

DILM38-10(415V50HZ,480V60HZ) - Stycznik mocy, 3b+1ZZ, 18.5kW/400V/AC3 Eaton 112431

EATON-112431

155307

DILM38-10(415V50HZ,480V60HZ) - Stycznik mocy, 3b+1ZZ, 18.5kW/400V/AC3 Eaton 112431

Cena na zapytanie

EATON

Brak

Powiadom mnie kiedy będzie dostępny

Wyślij

DILM38-10(415V50HZ,480V60HZ) - Stycznik mocy, 3b+1ZZ, 18.5kW/400V/AC3 Eaton 112431

Twoja ocena została dodana.

Wystąpił błąd podczas dodawania oceny.

Tylko zalogowani klienci mogą oceniać produkty.

ocena: 0 / 5
OCENY NIE SĄ WERYFIKOWANE Nie oceniłeś jeszcze tego produktu.
Liczba oddanych głosów: 0

GRATIS OD 349 ZŁ

Najtańsza dostawa już od 13,49 zł

mapka typu dostawy

Płacisz po 45 dniach

twisto ikona

Zamów teraz a na zapłatę masz aż 45 dni

Jak to działa?

Przy płatności za zakupy wybierz płatność

i ciesz się zakupem

Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ

14 dni na zwrot

Konsumencie, na zwrot towaru masz aż 14 dni

Zaufane opinie

zaufane opinie

Posiadamy zaufane opinie

Gwarancja minimum

2 lata

Większość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią

AsortymentStyczniki mocy
AplikacjaStycznik mocy do silników
Grupa asortymentowaStyczniki mocy do 170 A, 3-stykowe
Kategoria użytkowaAC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporoweAC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracyAC-4: Silniki klatkowe: rozruch, hamulce przeciwprądowe, tryb nawrotny, tryb impulsowy
WskazówkaNieodpowiedni do silników klasy wydajności energetycznej IE3.
Sposób podłączeniaZaciski śrubowe
Bieguny3-biegunowe
AC-3 WskazówkaPrzy maksymalnej dopuszczalnej temperaturze otoczenia (stan otwarty).
AC-3 380 V 400 V [Ie]38 A
AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C [Ith =Ie]45 A
AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz w obudowie [Ith]36 A
AC-1 konwencjonalny prąd termiczny 1-biegunowy bez obudowy [Ith]100 A
AC-1 konwencjonalny prąd termiczny 1-biegunowy w obudowie [Ith]90 A
AC-3 220 V 230 V [P]11 kW
AC-3 380 V 400 V [P]18.5 kW
AC-3 660 V 690 V [P]21 kW
AC-4 220 V 230 V [P]4 kW
AC-4 380 V 400 V [P]7 kW
AC-4 660 V 690 V [P]10 kW
Z = Zestyk zwierny1 zestyk zwierny
Diagram łączenia210S026
do łączenia z modułem wyłącznika pomocniczegoDILA-XHI(V)…(-PI)DILM32-XHI…(-PI)DILM32-XHI11-S
Napięcie uruchamiania415 V 50 Hz, 480 V 60 Hz
Rodzaj prądu AC/DCPraca AC
Podłączanie do SmartWire-DTnie
WskazówkiElementy łączeniowe zgodne z EN 50012.
Wielkość gabarytowa2
Normy i przepisyIEC/EN 60947, VDE 0660, UL, CSA
Trwałość, mechaniczna z uruchamianiem AC [cykle łączenia]10 x 106
Częstotliwość załączania, mechaniczna z uruchamianiem AC [cykle łączenia/godz.]5000
Wytrzymałość klimatycznaKlimat wilgotny/ciepły, stały, wg IEC 60068-2-78Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30
Temperatura otoczenia otwarte-25 - +60 °C
Temperatura otoczenia zabudowany- 25 - 40 °C
Temperatura otoczenia Przechowywanie- 40 - 80 °C
Położenie montażowe210N017
Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Główny element łączeniowy Zestyk zwierny10 g
Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Pomocniczy element łączeniowy Zestyk zwierny7 g
Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Pomocniczy element łączeniowy Styk rozwierny5 g
Wytrzymałość udarowa mechaniczna (IEC/EN 60068-2-27) w przypadku montażu na stole Udar półsinus 10 ms Główny element łączeniowy Zestyk zwierny6.9 g
Wytrzymałość udarowa mechaniczna (IEC/EN 60068-2-27) w przypadku montażu na stole Udar półsinus 10 ms Pomocniczy element łączeniowy Zestyk zwierny5.3 g
Wytrzymałość udarowa mechaniczna (IEC/EN 60068-2-27) w przypadku montażu na stole Udar półsinus 10 ms Pomocniczy element łączeniowy Styk rozwierny3.5 g
Stopień ochronyIP00
Zabezpieczenie przed dotknięciem w wypadku pionowego dotknięcia od przodu (EN 50274)zabezpieczenie przed dotknięciem palcem
Wysokość ustawieniamaks. 2000 m
Ciężar z uruchamianiem AC0.428 kg
Sposób podłączenia na śrubę Przekrój doprowadzeń głównego przewodu przewód pojedynczy1 x (0,75 - 16)2 x (0,75 - 10) mm2
Sposób podłączenia na śrubę Przekrój doprowadzeń głównego przewodu Linka z tulejką1 x (0,75 - 16)2 x (0,75 - 10) mm2
Sposób podłączenia na śrubę Przekrój doprowadzeń głównego przewodu wielożyłowy1 x 16 mm2
Sposób podłączenia na śrubę Przekrój doprowadzeń głównego przewodu Drut lub linkapojedyncze 18 - 6, podwójne 18 - 8 AWG
Sposób podłączenia na śrubę Przekrój doprowadzeń głównego przewodu Odcinek przewodu bez izolacji10 mm
Sposób podłączenia na śrubę Przekrój doprowadzeń głównego przewodu Śruba przyłączeniowaM5
Sposób podłączenia na śrubę Przekrój doprowadzeń głównego przewodu moment dokręcenia3,2 Nm
Sposób podłączenia na śrubę Przekrój doprowadzeń głównego przewodu Narzędzie pozidriv2 Wielkość
Sposób podłączenia na śrubę Przekrój doprowadzeń głównego przewodu Narzędzie do śrub o łbie rowkowym0.8 x 5.51 x 6 mm
Sposób podłączenia na śrubę Przekrój doprowadzeń przewodu pomocniczego przewód pojedynczy1 x (0,75–4)2 x (0,75–2,5) mm2
Sposób podłączenia na śrubę Przekrój doprowadzeń przewodu pomocniczego Linka z tulejką1 x (0,75–2,5)2 x (0,75–2,5) mm2
Sposób podłączenia na śrubę Przekrój doprowadzeń przewodu pomocniczego jedno- lub wielożyłowy18 - 14 AWG
Sposób podłączenia na śrubę Przekrój doprowadzeń przewodu pomocniczego Odcinek przewodu bez izolacji10 mm
Sposób podłączenia na śrubę Przekrój doprowadzeń przewodu pomocniczego Śruba przyłączeniowaM3,5
Sposób podłączenia na śrubę Przekrój doprowadzeń przewodu pomocniczego moment dokręcenia1,2 Nm
Sposób podłączenia na śrubę Przekrój doprowadzeń przewodu pomocniczego Narzędzie pozidriv2 Wielkość
Sposób podłączenia na śrubę Przekrój doprowadzeń przewodu pomocniczego Narzędzie do śrub o łbie rowkowym0,8 x 5,51 x 6 mm
Odporność na udar napięciowy [Uimp]8000 V AC
Kategoria przepięciowa / stopień zanieczyszczeniaIII/3
Znamionowe napięcie izolacji [Ui]690 V AC
Znamionowe napięcie pracy [Ue]690 V AC
Bezpieczne odłączanie zgodnie z EN 61140 między cewką a zestykami440 V AC
Bezpieczne odłączanie zgodnie z EN 61140 między stykami440 V AC
Zdolność włączania (cos ϕ wg IEC/EN 60947) [do 690 V]384 A
Zdolność wyłączeniowa 220 V 230 V320 A
Zdolność wyłączeniowa 380 V 400 V320 A
Zdolność wyłączeniowa 500 V320 A
Zdolność wyłączeniowa 660 V 690 V180 A
odporność na zwarcia Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy Rodzaj przyporządkowania „2“ 400 V [gG/gL 500 V]63 A
odporność na zwarcia Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy Rodzaj przyporządkowania „2“ 690 V [gG/gL 690 V]35 A
odporność na zwarcia Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy Rodzaj przyporządkowania „1“ 400 V [gG/gL 500 V]125 A
odporność na zwarcia Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy Rodzaj przyporządkowania „1“ 690 V [gG/gL 690 V]63 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C [Ith =Ie]45 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 50 °C [Ith =Ie]43 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 55 °C [Ith =Ie]42 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 60 °C [Ith =Ie]40 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz w obudowie [Ith]36 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny 1-biegunowy bez obudowy [Ith]100 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny 1-biegunowy w obudowie [Ith]90 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz WskazówkaPrzy maksymalnej dopuszczalnej temperaturze otoczenia (stan otwarty).
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 220 V 230 V [Ie]38 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 240 V [Ie]38 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 380 V 400 V [Ie]38 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 415 V [Ie]38 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 440 V [Ie]38 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 500 V [Ie]38 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 660 V 690 V [Ie]22.5 A
AC-3 moc namionowa [P] 220 V 230 V [P]11 kW
AC-3 moc namionowa [P] 240 V [P]12 kW
AC-3 moc namionowa [P] 380 V 400 V [P]18.5 kW
AC-3 moc namionowa [P] 415 V [P]20 kW
AC-3 moc namionowa [P] 440 V [P]21 kW
AC-3 moc namionowa [P] 500 V [P]24 kW
AC-3 moc namionowa [P] 660 V 690 V [P]21 kW
AC-4 otwarte, 3-biegunowe, 50 - 60 Hz 220 V 230 V [Ie]15 A
AC-4 otwarte, 3-biegunowe, 50 - 60 Hz 240 V [Ie]15 A
AC-4 otwarte, 3-biegunowe, 50 - 60 Hz 380 V 400 V [Ie]15 A
AC-4 otwarte, 3-biegunowe, 50 - 60 Hz 415 V [Ie]15 A
AC-4 otwarte, 3-biegunowe, 50 - 60 Hz 440 V [Ie]15 A
AC-4 otwarte, 3-biegunowe, 50 - 60 Hz 500 V [Ie]15 A
AC-4 otwarte, 3-biegunowe, 50 - 60 Hz 660 V 690 V [Ie]12 A
AC-4 moc namionowa [P] 220 V 230 V [P]4 kW
AC-4 moc namionowa [P] 240 V [P]4.5 kW
AC-4 moc namionowa [P] 380 V 400 V [P]7 kW
AC-4 moc namionowa [P] 415 V [P]7.5 kW
AC-4 moc namionowa [P] 440 V [P]8 kW
AC-4 moc namionowa [P] 500 V [P]9 kW
AC-4 moc namionowa [P] 660 V 690 V [P]10 kW
Znamionowy prąd pracy Ie otwarty DC-1 60 V [Ie]40 A
Znamionowy prąd pracy Ie otwarty DC-1 110 V [Ie]40 A
Znamionowy prąd pracy Ie otwarty DC-1 220 V [Ie]40 A
3-biegunowe, przy Ith (60°)10.3 W
Straty ciepła przy Ie wg AC-3/400 V9.3 W
Impedancja na biegun2.7 mΩ
Tolerancja napięciowa z uruchamianiem AC [Przyciąganie]0.8 - 1.1 x Uc
Tolerancja napięciowa z uruchamianiem AC [Spadek]0.3 - 0.6 x Uc
Pobór mocy cewki w stanie zimnym i przy 1,0 x US 50 Hz [Przyciąganie]52 VA
Pobór mocy cewki w stanie zimnym i przy 1,0 x US 50 Hz [Zatrzymanie]7.1 VA
Pobór mocy cewki w stanie zimnym i przy 1,0 x US 50 Hz [Zatrzymanie]2.1 W
Pobór mocy cewki w stanie zimnym i przy 1,0 x US 60 Hz [Przyciąganie]67 VA
Pobór mocy cewki w stanie zimnym i przy 1,0 x US 60 Hz [Zatrzymanie]8.7 VA
Pobór mocy cewki w stanie zimnym i przy 1,0 x US 60 Hz [Zatrzymanie]2.1 W
Czas załączenia100 % ED
Czasy przełączania przy 100% US (wartości orientacyjne) Główny element łączeniowy z uruchamianiem AC Czas zwarcia16 - 22 ms
Czasy przełączania przy 100% US (wartości orientacyjne) Główny element łączeniowy z uruchamianiem AC Czas rozwarcia8 - 14 ms
Czasy przełączania przy 100% US (wartości orientacyjne) Czas łuku elektrycznego10 ms
Emisja zakłóceńzgodnie z EN 60947-1
Odporność na zakłóceniazgodnie z EN 60947-1
