| Asortyment | Akcesoria |
| Akcesoria | Moduły czasowe |

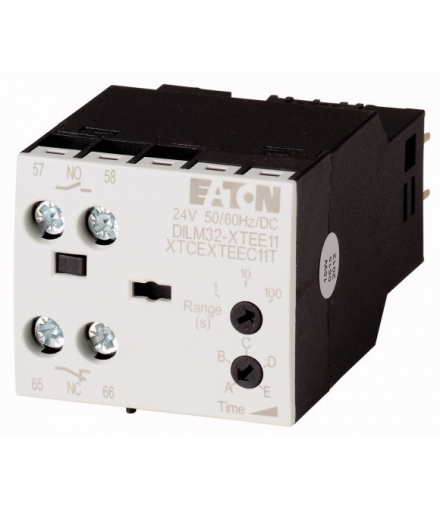

| Opis | o opóźnionym odpadaniu, bez napięcia pomocniczegonie można łączyć z modułami wyłączników modułowych do zabudowyZ układami ochronnymi |
| US | 100 - 130 V AC 50/60 Hz |
| Przedział czasu | 5 - 100 s |
| Stosowane do | DILM7 - DILM38DILMP20DILMP32-DILMP45DILADILMF7DILMF11DILMF14DILMF25DILMF32 |
| Diagram łączenia |
| Normy i przepisy | DIN EN 61812, IEC/EN 60947, VDE 0660, UL, CSA |
| Trwałość, mechaniczna z uruchamianiem AC [cykle łączenia] | 3 x 106 |
| Trwałość, mechaniczna z uruchamianiem DC [cykle łączenia] | 3 x 106 |
| Wytrzymałość klimatyczna | Klimat wilgotny/ciepły, stały, wg IEC 60068-2-78Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30 |
| Temperatura otoczenia otwarte | -25 - +60 °C |
| Temperatura otoczenia zabudowany | - 25 - 40 °C |
| Temperatura otoczenia Przechowywanie | - 40 - 80 °C |
| Położenie montażowe | dowolna, poza wiszącą |
| Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Zestyk zwierny | 6 g |
| Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Styk rozwierny | 6 g |
| Stopień ochrony | IP20 |
| Zabezpieczenie przed dotknięciem w wypadku pionowego dotknięcia od przodu (EN 50274) | zabezpieczenie przed dotknięciem palcem |
| Ciężar | 0.08 kg |
| Przekrój doprowadzeń przewód pojedynczy | 1 x (0,75 - 2,5)2 x (0,75 - 1,5) mm2 |
| Przekrój doprowadzeń Linka z tulejką | 1 x (0,75 - 1,5)2 x (0,75 - 1,5) mm2 |
| Przekrój doprowadzeń Drut lub linka | 18 - 14 AWG |
| Śruba przyłączeniowa | M3,5 |
| pozidriv | 2 Wielkość |
| do śrub o łbie rowkowym | 0.8 x 5.51 x 6 mm |
| maks. moment dokręcenia | 1.2 Nm |
| Odporność na udar napięciowy [Uimp] | 4000 V AC |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/3 |
| Znamionowe napięcie izolacji [Ui] | 250 V AC |
| Znamionowe napięcie pracy [Ue] | 250 V |
| Znamionowy prąd pracy [Ie] AC-15 220 V 230 V 240 V [Ie] | 3 A |
| Znamionowy prąd pracy [Ie] DC-13 DC-13 L/R ≦, 15 ms Tory prądowe w szeregu: 1 [24 V] | 1 A |
| Znamionowy prąd pracy [Ie] DC-13 DC-13 L/R ≦, 15 ms Tory prądowe w szeregu: 1 [60 V] | 0.2 A |
| Znamionowy prąd pracy [Ie] DC-13 DC-13 L/R ≦, 15 ms Tory prądowe w szeregu: 1 [110 V] | 0.2 A |
| Znamionowy prąd pracy [Ie] DC-13 DC-13 L/R ≦, 15 ms Tory prądowe w szeregu: 1 [220 V] | 0.1 A |
| Znamionowy prąd pracy [Ie] DC-13 DC L/R ≦, 50 ms Tory prądowe w szeregu: 1 [24 V] | 1 A |
| Znamionowy prąd pracy [Ie] DC-13 DC L/R ≦, 50 ms Tory prądowe w szeregu: 1 [60 V] | 0.2 A |
| Znamionowy prąd pracy [Ie] DC-13 DC L/R ≦, 50 ms Tory prądowe w szeregu: 1 [110 V] | 0.2 A |
| Znamionowy prąd pracy [Ie] DC-13 DC L/R ≦, 50 ms Tory prądowe w szeregu: 1 [220 V] | 0.1 A |
| Znamionowy prąd pracy [Ie] DC-13 DC-13 L/R ≦, 300 ms Tory prądowe w szeregu: 1 [24 V] | 1 A |
| Znamionowy prąd pracy [Ie] DC-13 DC-13 L/R ≦, 300 ms Tory prądowe w szeregu: 1 [60 V] | 0.2 A |
| Znamionowy prąd pracy [Ie] DC-13 DC-13 L/R ≦, 300 ms Tory prądowe w szeregu: 1 [110 V] | 0.2 A |
| Znamionowy prąd pracy [Ie] DC-13 DC-13 L/R ≦, 300 ms Tory prądowe w szeregu: 1 [220 V] | 0.1 A |
| Bezpieczne odłączanie zgodnie z EN 61140 między cewką a zestykami pomocniczymi | 250 V AC |
| Bezpieczne odłączanie zgodnie z EN 61140 między zestykami pomocniczymi | 250 V AC |
| konwencjonalny prąd termiczny [Ith] | 4 A |
| Odporność na zwarcia bez zgrzania Bezpiecznik topikowy | 4 A gG/gL |
| Tolerancja napięciowa Napięcie przyciągania z uruchamianiem AC [Przyciąganie] | 0.85 - 1.1 x Uc |
| Tolerancja napięciowa Napięcie przyciągania z uruchamianiem DC [Przyciąganie] [Przyciąganie] | 0.7 - 1.2 x Uc |
| Pobór mocy 60°C [Zatrzymanie] | 2 VA |
| Pobór mocy z uruchamianiem AC [Zatrzymanie] | 1.8 W |
| Czas załączenia | 100 % ED |
| maksymalna częstotliwość załączania max. częstotliwość załączania | 3600 S/h |
| maksymalna częstotliwość załączania do łączenia z modułem wyłącznika pomocniczego | 360 S/h |
| konwencjonalny prąd termiczny Ith = Ie AC-1 O opóźnionym załączeniu | <, 50 ms |
| konwencjonalny prąd termiczny Ith = Ie AC-1 O opóźnionym odpadaniu | <, 200 ms |
| Uruchamianie AC 50 Hz [Odchylenie] | <, 5 % |
| Czas gotowości do powtórzenia (po upłynięciu 100% czasu opóźnienia) | 70 ms |
| Czas zmiany zestyku DILM32-XTEE11/DILM32-XTED11 [tu] | 10 ms |
| Czas zmiany zestyku DILM32-XTEY20 [tu] | 50 ms |
| Wskazówki | Dla znamionowego prądu pracy DC-13 obowiązuje: warunki włączania i wyłączania zawsze zgodnie z DC-13, L/R stale zgodnie z danymiDla odporności na zwarcia, maks. bezpiecznik topikowy, obowiązuje: krzywe charakterystyki czasu/prądu zgodnie z formularzem „Bezpieczniki topikowe” (na zamówienie)Dla napięcia przyciągania pracy DC obowiązuje: samo napięcie stałe, prostownik mostkowy prądu trójfazowego lub prostownik mostkowy pełnookresowy z wygładzonym przepływem prądu |
| Styk pomocniczy Pilot Duty z uruchamianiem AC | B300 |
| Styk pomocniczy Pilot Duty z uruchamianiem DC | R300 |
| Styk pomocniczy General Use AC | 240 V |
| Styk pomocniczy General Use AC | 5 A |
| Styk pomocniczy General Use DC | 24 V |
| Styk pomocniczy General Use DC | 5 A |
| Short Circuit Current Rating Basic Rating SCCR | 5 kA |
| Short Circuit Current Rating Basic Rating maks. bezpiecznik | 125 A |
| Short Circuit Current Rating Basic Rating maks. CB | 125 A |
| Short Circuit Current Rating 480 V High Fault SCCR (bezpiecznik) | 10/100 kA |
| Short Circuit Current Rating 480 V High Fault maks. bezpiecznik | 125/70 Class J A |
| Short Circuit Current Rating 480 V High Fault SCCR (CB) | 10/65 kA |
| Short Circuit Current Rating 480 V High Fault maks. CB | 50/32 A |
| Short Circuit Current Rating 600 V High Fault SCCR (bezpiecznik) | 10/100 kA |
| Short Circuit Current Rating 600 V High Fault maks. bezpiecznik | 125/125 Class J A |
| Short Circuit Current Rating 600 V High Fault SCCR (CB) | 10/22 kA |
| Short Circuit Current Rating 600 V High Fault maks. CB | 50/32 A |
