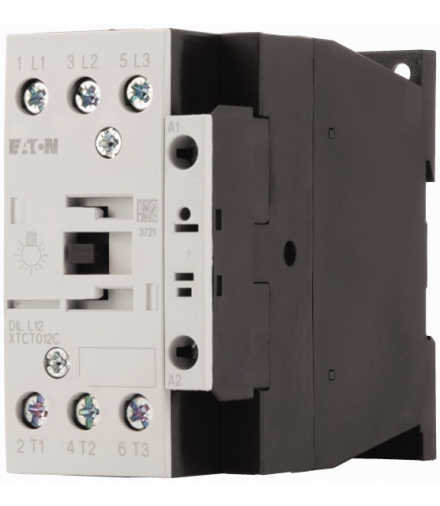

| Asortyment | Styczniki do lamp DILL |
| Aplikacja | Stycznik do instalacji oświetleniowych |
| Kategoria użytkowa | AC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporowe |
| AC-5a 220 V 230 V [Ie] | 12 A |
| AC-5a 380 V 400 V [Ie] | 12 A |
| AC-5b 220 V 230 V [Ie] | 14 A |
| AC-5b 380 V 400 V [Ie] | 14 A |
| AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C [Ith =Ie] | 27 A |
| Diagram łączenia | |
| Napięcie uruchamiania | 24 V 50 Hz |
| Wskazówka | Aparaty łączeniowe do instalacji oświetleniowych DILL12L18L20M7M9M12M17M25M32M40M50Dopuszczalna pojemność kompensacjiCmax [mF]4704704704780100220330470470500 ŻarówkiIe [A]14212767,5101421273342Lampy rtęciowe mieszaneIe [A]12162356,58,51216233038Świetlówki, konwencjonalny układ załączania z dławikiem i starteremIe [A]202635910152026354145Świetlówki, konwencjonalny układ załączania z dławikiem i starteremIe [A]2026355,58131522,5293647Świetlówki, układ załączania Duo (kompensacja szeregowa)Ie [A]12182056,58,51217,522,52835stateczniki elektroniczne i lampy LEDIe [A]1218203,56101217,5202530Wysokociśnieniowe lampy rtęcioweIe [A]1218203,56101217,5202530Lampy metalohalogenkoweIe [A]1218203,56101217,5202530Niskoprężne lampy sodoweIe [A]7,510123467,510121522 DILM65M80M95M115M150M185AM225AM250AM300AM400AM500ADopuszczalna pojemność kompensacjiCmax [mF]500550620830970205523002600300032503500 ŻarówkiIe [A]55677995125153187208349332415Lampy rtęciowe mieszaneIe [A]45656780110123150167200266332Świetlówki, konwencjonalny układ załączania z dławikiem i starteremIe [A]5595100125145207237263300375525Świetlówki, konwencjonalny układ załączania z dławikiem i starteremIe [A]597195100138186213236270338473Świetlówki, układ załączania Duo (kompensacja szeregowa)Ie [A]45,55666,580,5105130158175210280350stateczniki elektroniczne i lampy LEDIe [A]3655608095138158175200250350Wysokociśnieniowe lampy rtęcioweIe [A]3655608095138158175200250350Lampy metalohalogenkoweIe [A]3655608095138158175200250350Niskoprężne lampy sodoweIe [A]253540507010011123140175245 W przypadku lamp z kompensacją suma pojemności nie może przekroczyć dopuszczalnej pojemności kompensacji (Cmax) obciążenia stycznika!Wartości w tabeli dotyczą jednego toru prądowego stycznika. |
| Normy i przepisy | IEC/EN 60947, VDE 0660, UL, CSA |
| Trwałość, mechaniczna z uruchamianiem AC [cykle łączenia] | 1 x 106 |
| Częstotliwość załączania, mechaniczna z uruchamianiem AC [cykle łączenia/godz.] | 60 |
| Wytrzymałość klimatyczna | Klimat wilgotny/ciepły, stały, wg IEC 60068-2-78Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30 |
| Temperatura otoczenia otwarte | -25 - +60 °C |
| Temperatura otoczenia zabudowany | - 25 - 40 °C |
| Temperatura otoczenia Przechowywanie | - 40 - 80 °C |
| Położenie montażowe | |
| Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Wytrymałość udarowa mechaniczna | 6.9 g |
| Stopień ochrony | IP00 |
| Wysokość ustawienia | maks. 2000 m |
| Ciężar z uruchamianiem AC | 0.42 kg |
| Odporność na udar napięciowy [Uimp] | 8000 V AC |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/3 |
| Znamionowe napięcie izolacji [Ui] | 690 V AC |
| Znamionowe napięcie pracy [Ue] | 690 V AC |
| Zdolność włączania | 238 A |
| Zdolność wyłączeniowa [380/400 V] | 170 A |
| Trwałość, elektryczna [cykle łączenia] | 10000 |
| Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy 400 V [gG/gL 500 V] | 63 A |
| AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C [Ith =Ie] | 27 A |
| AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 60 °C [Ith =Ie] | 24 A |
| Praca AC-5a 220 V 230 V [Ie] | 12 A |
| Praca AC-5a 380 V 400 V [Ie] | 12 A |
| Praca AC-5b 220 V 230 V [Ie] | 14 A |
| Praca AC-5b 380 V 400 V [Ie] | 14 A |
| Praca AC-5b 380 V 400 V [Ie] | 14 A |
| lampy Żarówki | 14 A |
| lampy Lampy rtęciowe mieszane | 12 A |
| lampy Obciążenie w postaci oświetlenia Konwencjonalny układ załączania z dławikiem i starterem | 20 A |
| lampy Obciążenie w postaci oświetlenia Załączanie duo | 20 A |
| lampy Stateczniki elektroniczne | 12 A |
| lampy Wysokociśnieniowe lampy rtęciowe | 12 A |
| lampy Lampy metalohalogenkowe | 12 A |
| lampy Wysokoprężne lampy sodowe | 12 A |
| lampy Niskoprężne lampy sodowe | 7.5 A |
| lampy maksymalna dopuszczalna pojemność kompensacji | 470 µF |
| Strata cieplna przy Ie do 400 V (AC-5b) | 1.2 W |
| Impedancja na biegun | 2.65 mΩ |
| Tolerancja napięciowa z uruchamianiem AC [Przyciąganie] Napięcie przyciągania z uruchamianiem AC min. | 0.8 x Uc |
| Tolerancja napięciowa z uruchamianiem AC [Przyciąganie] Napięcie przyciągania z pracą AC maxim. | 1.1 x Uc |
| Tolerancja napięciowa z uruchamianiem AC [Spadek] Napięcie opadania w pracy AC min. | 0.3 x Uc |
| Pobór mocy cewki w stanie zimnym i przy 1,0 x US Cewka dwunapięciowa 50 Hz [Przyciąganie] | 52 VA |
| Pobór mocy cewki w stanie zimnym i przy 1,0 x US Cewka dwunapięciowa 50 Hz [Zatrzymanie] | 7.1 VA |
| Pobór mocy cewki w stanie zimnym i przy 1,0 x US Cewka dwunapięciowa 50 Hz [Zatrzymanie] | 2.1 W |
| Pobór mocy cewki w stanie zimnym i przy 1,0 x US Cewka dwunapięciowa 60 Hz [Przyciąganie] | 67 VA |
| Pobór mocy cewki w stanie zimnym i przy 1,0 x US Cewka dwunapięciowa 60 Hz [Zatrzymanie] | 8.7 VA |
| Pobór mocy cewki w stanie zimnym i przy 1,0 x US Cewka dwunapięciowa 60 Hz [Zatrzymanie] | 2.1 W |
| Czas załączenia | 100 % ED |
| Czasy przełączania Czas zwarcia Czasy łączeń głównych ogniw łączeniowych w pracy AC z czasem zwarcia minim. | 16 ms |
| Czasy przełączania Czas zwarcia Czasy łączeń głównych ogniw łączeniowych w pracy AC z czasem zwarcia maksim. | 22 ms |
| Czasy przełączania Czas rozwarcia Czasy łączeń głównych ogniw łączeniowych w pracy AC z czasem rozwarcia minim. | 8 ms |
| Czasy przełączania Czas rozwarcia Czasy łączeń głównych ogniw łączeniowych w pracy AC z czasem rozwarcia maksim. | 14 ms |
| jak stycznik [DIL] | M17 |
| Zdolność łączeniowa General use | 24 A |
| Short Circuit Current Rating Basic Rating SCCR | 5 kA |
| Short Circuit Current Rating Basic Rating maks. bezpiecznik | 125 A |
| Short Circuit Current Rating Basic Rating maks. CB | 125 A |
| Short Circuit Current Rating 480 V High Fault SCCR (bezpiecznik) | 100 kA |
| Short Circuit Current Rating 480 V High Fault maks. bezpiecznik | 70 Class J A |
| Short Circuit Current Rating 480 V High Fault SCCR (CB) | 22 kA |
| Short Circuit Current Rating 480 V High Fault maks. CB | 32 A |
| Short Circuit Current Rating 600 V High Fault SCCR (bezpiecznik) | 100 kA |
| Short Circuit Current Rating 600 V High Fault maks. bezpiecznik | 70 Class J A |
| Short Circuit Current Rating 600 V High Fault SCCR (CB) | 22 kA |
| Short Circuit Current Rating 600 V High Fault maks. CB | 32 A |
| Wartości znamionowe dla przełączania specjalnego Żarówki (wolfram) 480V 60Hz 3-fazowe, 277V 60Hz 1-fazowe | 24 A |
| Wartości znamionowe dla przełączania specjalnego Żarówki (wolfram) 600V 60Hz 3-fazowe, 347V 60Hz 1-fazowe | 24 A |
| Emisja zakłóceń | Zgodnie z normą EN 60947-1 |
| Odporność na zakłócenia | Zgodnie z normą EN 60947-1 |
