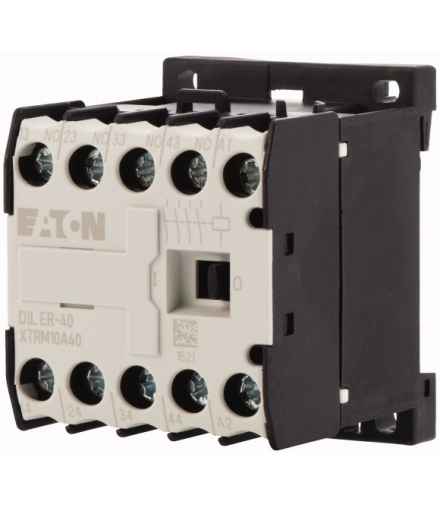

| Asortyment | Małe styczniki DILER |
| Aplikacja | stycznik pomocniczy |
| Opis | ze stykami wymuszonymi |
| Sposób podłączenia | Zaciski śrubowe |
| konwencjonalny prąd termiczny 1-biegunowy otwarte przy 50 °C [Ith Ie] | 10 A |
| AC-15 220 V 230 V 240 V [Ie] | 6 A |
| AC-15 380 V 400 V 415 V [Ie] | 3 A |
| Z Zestyk zwierny | 4 zestyk zwierny |
| Diagram łączenia | |
| Parametr | 40E |
| Stosowane do | …DILE |
| Napięcie uruchamiania | 110 V 50 Hz, 120 V 60 Hz |
| Rodzaj prądu AC/DC | Praca AC |
| Wskazówki | Elementy łączeniowe zgodne z EN 50011.Nazwa przyłącza cewki zgodnie z EN 50005. |
| Normy i przepisy | IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA |
| Trwałość, mechaniczna z uruchamianiem AC [cykle łączenia] | 10 x 106 |
| maksymalna częstotliwość załączania [cykle łączenia/godz.] | 9000 |
| Wytrzymałość klimatyczna | Klimat wilgotny/ciepły, stały, wg IEC 60068-2-78Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30 |
| Temperatura otoczenia otwarte | -25 - +50 °C |
| Temperatura otoczenia zabudowany | - 25 - 40 °C |
| Pozycja zabudowy Położenie montażowe | dowolna, poza pionową z zaciskami A1/A2 na dole |
| Pozycja zabudowy Położenie montażowe | |
| Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Moduł podstawowy z elementem pomocniczym Zwierny | 10 g |
| Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Moduł podstawowy z elementem pomocniczym Rozwierny | 8 g |
| Stopień ochrony | IP20 |
| Zabezpieczenie przed dotknięciem w wypadku pionowego dotknięcia od przodu (EN 50274) | zabezpieczenie przed dotknięciem palcem |
| Wysokość ustawienia | maks. 2000 m |
| Ciężar z uruchamianiem AC | 0,17 kg |
| Przekrój doprowadzeń Zaciski śrubowe przewód pojedynczy | 1 x (0,75 - 2,5)2 x (0,75 - 2,5) mm2 |
| Przekrój doprowadzeń Zaciski śrubowe Linka z tulejką | 1 x (0,75 - 1,5)2 x (0,75 - 1,5) mm2 |
| Przekrój doprowadzeń Zaciski śrubowe Drut lub linka | 18 - 141 x (18 - 14)2 x (18 - 14) AWG |
| Przekrój doprowadzeń Zaciski śrubowe Odcinek przewodu bez izolacji | 8 mm |
| Przekrój doprowadzeń Zaciski śrubowe Śruba przyłączeniowa | M3,5 |
| Przekrój doprowadzeń Zaciski śrubowe pozidriv | 2 Wielkość |
| Przekrój doprowadzeń Zaciski śrubowe do śrub o łbie rowkowym | 0.8 x 5.51 x 6 mm |
| Przekrój doprowadzeń Zaciski śrubowe maks. moment dokręcenia | 1.2 Nm |
| Wymuszone prowadzenie elementów łączeniowych zgodnie z ZH 1/457, włącznie z modułem wyłącznika pomocniczego | tak |
| Odporność na udar napięciowy [Uimp] | 6000 V AC |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/3 |
| Znamionowe napięcie izolacji [Ui] | 690 V AC |
| Znamionowe napięcie pracy [Ue] | 600 V AC |
| Bezpieczne odłączanie zgodnie z EN 61140 między cewką a zestykami pomocniczymi | 300 V AC |
| Bezpieczne odłączanie zgodnie z EN 61140 między zestykami pomocniczymi | 300 V AC |
| Znamionowy prąd pracy konwencjonalny prąd termiczny 1-biegunowy otwarte przy 50 °C [Ith Ie] | 10 A |
| Znamionowy prąd pracy AC-15 220 V 230 V 240 V [Ie] | 6 A |
| Znamionowy prąd pracy AC-15 380 V 400 V 415 V [Ie] | 3 A |
| Znamionowy prąd pracy AC-15 500 V [Ie] | 1.5 A |
| Znamionowy prąd pracy DC Wskazówka | Warunki włączania i wyłączania w odniesieniu do DC-13, L/R stale zgodnie z danymi. |
| Znamionowy prąd pracy DC DC L/R ≦, 15 ms Tory prądowe w szeregu: 1 [24 V] | 2.5 A |
| Znamionowy prąd pracy DC DC L/R ≦, 15 ms Tory prądowe w szeregu: 2 [60 V] | 2.5 A |
| Znamionowy prąd pracy DC DC L/R ≦, 15 ms Tory prądowe w szeregu: 3 [110 V] | 1.5 A |
| Znamionowy prąd pracy DC DC L/R ≦, 15 ms Tory prądowe w szeregu: 3 [220 V] | 0.5 A |
| Znamionowy prąd pracy Niezawodność zestyku [Częstotliwość błędu] | <,10-8, <, błąd na 100 mln łączeń(przy Ue 24 V DC, Umin 17 V, Imin 5.4 mA) λ |
| Odporność na zwarcia bez zgrzania maks. organ ochrony przeciążeniowej 220 V 230 V 240 V | 4 PKZM0 |
| Odporność na zwarcia bez zgrzania maks. organ ochrony przeciążeniowej 380 V 400 V 415 V | 4 PKZM0 |
| Odporność na zwarcia bez zgrzania Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy 500 V | 6 A gG/gL |
| Odporność na zwarcia bez zgrzania Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy 500 V | 10 A flink |
| Straty ciepła przy obciążeniu Ith z uruchamianiem AC | 1.1 W |
| Tolerancja napięciowa z uruchamianiem AC Cewka 1-napięciowa 50 Hz i cewka 2-napięciowa 50 Hz, 60 Hz [Przyciąganie] | 0.8 - 1.1 x Uc |
| Tolerancja napięciowa z uruchamianiem AC Podwójna cewka częstotliwości 50/60 Hz [Przyciąganie] | 0.85 - 1.1 x Uc |
| Pobór mocy Praca AC Cewka 1-napięciowa 50 Hz i cewka 2-napięciowa 50 Hz, 60 Hz [Przyciąganie] | 25 VA |
| Pobór mocy Praca AC Cewka 1-napięciowa 50 Hz i cewka 2-napięciowa 50 Hz, 60 Hz [Zatrzymanie] | 4.6 VA |
| Pobór mocy Praca AC Cewka 1-napięciowa 50 Hz i cewka 2-napięciowa 50 Hz, 60 Hz [Zatrzymanie] | 1.3 W |
| Czas załączenia | 100 % ED |
| Czasy przełączania przy 100% US (wartości orientacyjne) Czas zwarcia uruchamiany DC | 14 - 21 ms |
| Czasy przełączania przy 100% US (wartości orientacyjne) Czas rozwarcia w pracy AC zestyku zwartego | 8 - 18 ms |
| Czasy przełączania przy 100% US (wartości orientacyjne) Praca AC z czasem zwarcia modułu wyłącznika pomocniczego maks. | 45 ms |
| Styk pomocniczy Pilot Duty z uruchamianiem AC | A600 |
| Styk pomocniczy Pilot Duty z uruchamianiem DC | P300 |
| Styk pomocniczy General Use AC | 600 V |
| Styk pomocniczy General Use AC | 10 A |
| Styk pomocniczy General Use DC | 250 V |
| Styk pomocniczy General Use DC | 0.5 A |
