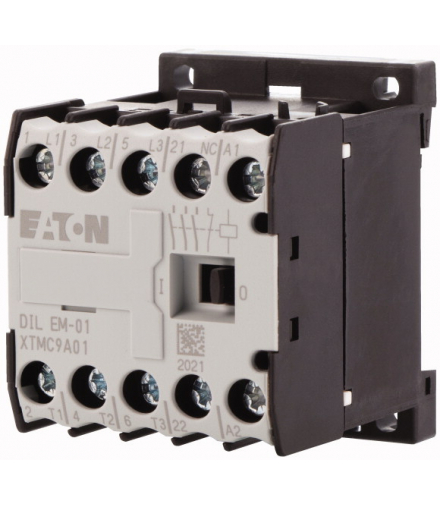

DILEM-01-G(110VDC) - Stycznik mocy, 3b+1ZR, 4kW/400V/AC3 Eaton 010136

EATON-010136

4015080101369

152225

DILEM-01-G(110VDC) - Stycznik mocy, 3b+1ZR, 4kW/400V/AC3 Eaton 010136

Cena na zapytanie

EATON

Brak

Powiadom mnie kiedy będzie dostępny

Wyślij

DILEM-01-G(110VDC) - Stycznik mocy, 3b+1ZR, 4kW/400V/AC3 Eaton 010136

Twoja ocena została dodana.

Wystąpił błąd podczas dodawania oceny.

Tylko zalogowani klienci mogą oceniać produkty.

ocena: 0 / 5
OCENY NIE SĄ WERYFIKOWANE Nie oceniłeś jeszcze tego produktu.
Liczba oddanych głosów: 0

GRATIS OD 349 ZŁ

Najtańsza dostawa już od 13,49 zł

mapka typu dostawy

Płacisz po 45 dniach

twisto ikona

Zamów teraz a na zapłatę masz aż 45 dni

Jak to działa?

Przy płatności za zakupy wybierz płatność

i ciesz się zakupem

Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ

14 dni na zwrot

Konsumencie, na zwrot towaru masz aż 14 dni

Zaufane opinie

zaufane opinie

Posiadamy zaufane opinie

Gwarancja minimum

2 lata

Większość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią

AsortymentStyczniki mocy
AplikacjaMały stycznik do silników bez obciążeń omowych
Grupa asortymentowaStyczniki mocy DILEM
Kategoria użytkowaAC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporoweAC-3/AC-3e: Standardowe silniki indukcyjne AC: Uruchomienie, wyłączanie w ruchuAC-4: Silniki klatkowe: rozruch, hamulce przeciwprądowe, tryb nawrotny, tryb impulsowy
WskazówkaOdpowiedni również do silników klasy wydajności energetycznej IE3.Także testowaną zgodnie z normą AC-3e.
Sposób podłączeniaZaciski śrubowe
Opisz modułem wyłącznika pomocniczego
Bieguny3-biegunowe
AC-3 380 V 400 V [Ie]9 A
AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C [Ith Ie]22 A
AC-3 220 V 230 V [P]2.2 kW
AC-3 380 V 400 V [P]4 kW
AC-3 660 V 690 V [P]4 kW
AC-4 220 V 230 V [P]1.5 kW
AC-4 380 V 400 V [P]3 kW
AC-4 660 V 690 V [P]3 kW
R Styki rozwierne1 zr
Diagram łączenia
WskazówkiWbudowana kombinacja rezystorów diodowych
Stosowane do…DILE
Napięcie uruchamiania110 V DC
Rodzaj prądu AC/DCPraca DC
Normy i przepisyIEC/EN 60947, VDE 0660, CSA, UL
Trwałość, mechaniczna [cykle łączenia]20 x 106
maksymalna częstotliwość załączania mechaniczne9000 S/h
maksymalna częstotliwość załączania elektrycznie (styczniki bez przekaźnika przeciążeniowego) [cykle łączenia/godz.]patrz charakterystyki
Wytrzymałość klimatycznaKlimat wilgotny/ciepły, stały, wg IEC 60068-2-78Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30
Temperatura otoczenia otwarte-25 - +50 °C
Temperatura otoczenia zabudowany- 25 - 40 °C
Temperatura otoczenia Przechowywanie Temperatura otoczenia przy składowaniu min.- 40 °C
Temperatura otoczenia Przechowywanie Temperatura otoczenia przy składowaniu maks.+ 80 °C
Położenie montażowedowolna, poza pionową z zaciskami A1/A2 na dole
Położenie montażowe
Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Moduł podstawowy bez modułu wyłącznika pomocniczego Główny element łączeniowy – zestyk zwierny10 g
Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Moduł podstawowy bez modułu wyłącznika pomocniczego Element przełączania pomocniczego zestyk rozwierny/zestyk zwierny Styk rozwierny10 g
Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Moduł podstawowy z modułem wyłącznika pomocniczego Główny element łączeniowy – zestyk zwierny Zestyk zwierny10 g
Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Moduł podstawowy z modułem wyłącznika pomocniczego Pomocniczy element łączeniowy – zestyk zwierny/rozwierny20/20 g
Stopień ochronyIP20
Zabezpieczenie przed dotknięciem w wypadku pionowego dotknięcia od przodu (EN 50274)zabezpieczenie przed dotknięciem palcem
Wysokość ustawieniamaks. 2000 m
Ciężar0.206 kg
Przekrój doprowadzeń obwodów głównych i pomocniczych Zaciski śrubowe przewód pojedynczy1 x (0,75 - 2,5)2 x (0,75 - 2,5) mm2
Przekrój doprowadzeń obwodów głównych i pomocniczych Zaciski śrubowe Linka z tulejką1 x (0,75 - 1,5)2 x (0,75 - 1,5) mm2
Przekrój doprowadzeń obwodów głównych i pomocniczych Zaciski śrubowe Drut lub linka18 - 14 AWG
Przekrój doprowadzeń obwodów głównych i pomocniczych Zaciski śrubowe Odcinek przewodu bez izolacji8 mm
Przekrój doprowadzeń obwodów głównych i pomocniczych Zaciski śrubowe Śruba przyłączeniowaM3,5
Przekrój doprowadzeń obwodów głównych i pomocniczych Zaciski śrubowe pozidriv2 Wielkość
Przekrój doprowadzeń obwodów głównych i pomocniczych Zaciski śrubowe do śrub o łbie rowkowym0.8 x 5.51 x 6 mm
Przekrój doprowadzeń obwodów głównych i pomocniczych Zaciski śrubowe maks. moment dokręcenia1.2 Nm
Odporność na udar napięciowy [Uimp]6000 V AC
Kategoria przepięciowa / stopień zanieczyszczeniaIII/3
Znamionowe napięcie izolacji [Ui]690 V AC
Znamionowe napięcie pracy [Ue]690 V AC
Bezpieczne odłączanie zgodnie z EN 61140 między cewką a zestykami300 V AC
Bezpieczne odłączanie zgodnie z EN 61140 między stykami300 V AC
Zdolność włączania (cos ϕ wg IEC/EN 60947)110 A
Zdolność wyłączeniowa 220 V 230 V90 A
Zdolność wyłączeniowa 380 V 400 V90 A
Zdolność wyłączeniowa 500 V64 A
Zdolność wyłączeniowa 660 V 690 V42 A
Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy Typ „2”, 500 V [gL/gG]10 A
Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy Typ „1”, 500 V [gL/gG]20 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C [Ith Ie]22 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 50 °C [Ith Ie]20 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 55 °C [Ith Ie]19 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz w obudowie [Ith]16 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz WskazówkaPrzy maksymalnej dopuszczalnej temperaturze otoczenia.
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny 1-biegunowy WskazówkaPrzy maksymalnej dopuszczalnej temperaturze otoczenia.
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny 1-biegunowy bez obudowy [Ith]50 A
AC-1 Znamionowy prąd pracy konwencjonalny prąd termiczny 1-biegunowy w obudowie [Ith]40 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz WskazówkaPrzy maksymalnej dopuszczalnej temperaturze otoczenia (stan otwarty).Także testowaną zgodnie z normą AC-3e.
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 220 V 230 V [Ie]9 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 240 V [Ie]9 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 380 V 400 V [Ie]9 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 415 V [Ie]9 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 440 V [Ie]9 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 500 V [Ie]6.4 A
AC-3 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 660 V 690 V [Ie]4.8 A
AC-3 moc namionowa [P] 220 V 230 V [P]2.2 kW
AC-3 moc namionowa [P] 240 V [P]2.5 kW
AC-3 moc namionowa [P] 380 V 400 V [P]4 kW
AC-3 moc namionowa [P] 415 V [P]4.3 kW
AC-3 moc namionowa [P] 440 V [P]4.6 kW
AC-3 moc namionowa [P] 500 V [P]4 kW
AC-3 moc namionowa [P] 660 V 690 V [P]4 kW
AC-4 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz WskazówkaPrzy maksymalnej dopuszczalnej temperaturze otoczenia.
AC-4 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 220 V 230 V [Ie]6.6 A
AC-4 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 240 V [Ie]6.6 A
AC-4 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 380 V 400 V [Ie]6.6 A
AC-4 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 415 V [Ie]6.6 A
AC-4 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 440 V [Ie]6.6 A
AC-4 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 500 V [Ie]5 A
AC-4 Znamionowy prąd pracy otwarte, 3-biegunowe, 50 - 60 Hz 660 V 690 V [Ie]3.4 A
AC-4 moc namionowa [P] 220 V 230 V [P]1.5 kW
AC-4 moc namionowa [P] 240 V [P]1.8 kW
AC-4 moc namionowa [P] 380 V 400 V [P]3 kW
AC-4 moc namionowa [P] 415 V [P]3.1 kW
AC-4 moc namionowa [P] 440 V [P]3.3 kW
AC-4 moc namionowa [P] 500 V [P]3 kW
AC-4 moc namionowa [P] 660 V 690 V [P]3 kW
Znamionowy prąd pracy otwarty DC-1 12 V [Ie]20 A
Znamionowy prąd pracy otwarty DC-1 24 V [Ie]20 A
Znamionowy prąd pracy otwarty DC-1 60 V [Ie]20 A
Znamionowy prąd pracy otwarty DC-1 110 V [Ie]20 A
Znamionowy prąd pracy otwarty DC-1 220 V [Ie]20 A
Tolerancja napięciowa z uruchamianiem DC Napięcie przyciągania0.8 - 1.1
Pobór mocy Praca DC Pobór mocy przyciąganie trzymanie2.3 VA/W
Pobór mocy Praca DC WskazówkaSamo napięcie stałe lub prostownik mostkowy prądu trójfazowego
Czas załączenia100 % ED
Czasy przełączania przy 100% Uc Zestyk zwierny Czas zwarcia Czas zwarcia min.26 ms
Czasy przełączania przy 100% Uc Zestyk zwierny Czas zwarcia Czas zwarcia maks.35 ms
Czasy przełączania przy 100% Uc Zestyk zwierny Czas rozwarcia Czas rozwarcia min.15 ms
Czasy przełączania przy 100% Uc Zestyk zwierny Czas rozwarcia Czas rozwarcia maks.25 ms
Czasy przełączania przy 100% Uc Zestyk zwierny Czas zwarcia z modułem wyłącznika pomocniczego do zabudowy70 ms
Czasy przełączania przy 100% Uc Styczniki nawrotne Czas przełączania przy 110% Uc Min. czas przełączania40 ms
Czasy przełączania przy 100% Uc Styczniki nawrotne Czas przełączania przy 110% Uc Maks. czas przełączania50 ms
Czasy przełączania przy 100% Uc Styczniki nawrotne Czas łuku elektrycznego przy 690 V AC12 ms
przy Ith, 50°C4.4 W
przy Ie wg AC-3/400 V0.9 W
Impedancja na biegun7.86 mΩ
Wymuszone prowadzenie elementów łączeniowych zgodnie z EN 60947-5-1 załącznik L, włącznie z modułem wyłącznika pomocniczegotak
Odporność na udar napięciowy [Uimp]6000 V AC
Kategoria przepięciowa / stopień zanieczyszczeniaIII/3
Znamionowe napięcie izolacji [Ui]690 V AC
Znamionowe napięcie pracy [Ue]600 V AC
Bezpieczne odłączanie zgodnie z EN 61140 między cewką a zestykami pomocniczymi300 V AC
Bezpieczne odłączanie zgodnie z EN 61140 między zestykami pomocniczymi300 V AC
Znamionowy prąd pracy AC-15 220 V 240 V [Ie]6 A
Znamionowy prąd pracy AC-15 380 V 415 V [Ie]3 A
Znamionowy prąd pracy AC-15 500 V [Ie]1.5 A
Znamionowy prąd pracy DC L/R ≦, 15 ms Tory prądowe w szeregu: 1 [24 V]2.5 A
Znamionowy prąd pracy DC L/R ≦, 15 ms Tory prądowe w szeregu: 2 [60 V]2.5 A
Znamionowy prąd pracy DC L/R ≦, 15 ms Tory prądowe w szeregu: 3 [100 V]1.5 A
Znamionowy prąd pracy DC L/R ≦, 15 ms Tory prądowe w szeregu: 3 [220 V]0.5 A
Konwencjonalny prąd termiczny [Ith]10 A
Niezawodność zestyku [Częstotliwość błędu]<,10-8, <, błąd na 100 mln łączeń(przy Ue 24 V DC, Umin 17 V, Imin 5.4 mA) λ
Trwałość aparatu przy Ue 240 V AC-15 [Cykle łączenia]0.2 x 106
Trwałość aparatu przy Ue 240 V DC L/R 50 ms: 2 tory prądowe w szeregu przy Ie 0,5 A [Cykle łączenia]0.15 x 106
Trwałość aparatu przy Ue 240 V DC WskazówkaWarunki włączania i wyłączania w odniesieniu do DC-13, L/R stale zgodnie z danymi
Odporność na zwarcia bez zgrzania maks. organ ochrony przeciążeniowej tylko ochrona przeciwzwarciowaPKZM0-4
Odporność na zwarcia bez zgrzania Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy 500 V6 A gG/gL
Odporność na zwarcia bez zgrzania Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy 500 V10 A flink
Straty ciepła przy obciążeniu Ith na tor prądowy1.1 W
Zdolność łączeniowa maksymalna moc silnika 3-fazowe 200 V208 V2 HP
Zdolność łączeniowa maksymalna moc silnika 3-fazowe 230 V240 V3 HP
Zdolność łączeniowa maksymalna moc silnika 3-fazowe 460 V480 V5 HP
Zdolność łączeniowa maksymalna moc silnika 3-fazowe 575 V600 V5 HP
Zdolność łączeniowa maksymalna moc silnika 1-fazowe 115 V120 V0.5 HP
Zdolność łączeniowa maksymalna moc silnika 1-fazowe 230 V240 V1.5 HP
Zdolność łączeniowa General use15 A
Styk pomocniczy Pilot Duty z uruchamianiem ACA600
Styk pomocniczy Pilot Duty z uruchamianiem DCP300
Styk pomocniczy General Use AC600 V
Styk pomocniczy General Use AC10 A
Styk pomocniczy General Use DC250 V
Styk pomocniczy General Use DC0.5 A
Short Circuit Current Rating Basic Rating SCCR5 kA
Short Circuit Current Rating Basic Rating maks. bezpiecznik45 A

Zrealizowane zamówienie może zostać odebrane w naszej hurtowni przy ul. Zielonej 9a w Czechowicach-Dziedzicach lub wysłane za pośrednictwem usług:

  • firmy kurierskiej DPD
  • firmy kurierskiej Pocztex
  • odbiór w Paczkomacie
  • odbiór w Punkcie Pocztex

Z uwagi na gabaryty oraz nietypowe kształty, produkty takie jak np.: listwy, kanały lub większe ilości opraw np. paneli ledowych, które nie mieszczą się w Paczkomacie zostaną wysłane kurierem.

Sklep internetowy E-DOMUS realizuje również zamówienia z dostawą do krajów Unii Europejskiej

Czas wysyłki i dostawy

Wysyłka odbywa się wyłącznie w dni robocze.

Czas wysyłki podany przy produkcie jest to szacowany czas wysyłki towaru z naszego magazynu. (nie jest to całkowity czas dostawy). W całkowitym czasie należy jeszcze uwzględnić czas potrzebny wybranej przez Ciebie firmie kurierskiej na dostarczenie.

  • kurier DPD - transport trwa zwykle 1 dzień
  • kurier Pocztex - transport trwa zwykle 1-2 dni
  • odbiór w Paczkomacie - transport trwa zwykle 1-2 dni
  • odbiór w Punkcie Pocztex - transport trwa zwykle 1-2 dni

Tabela opłat za dostawę *

Kurier DPDod 0 złod 399 złod 700 złod 900 złpowyżej 3000,00 zł
płatne z góry17,99 zł0,00 zł0,00 zł0,00 zł0,00 zł
płatne przy odbiorze25,00 zł30,00 zł35,00 zł40,00 zł-


Kurier Pocztexod 0 złod 399 złod 700 złod 900 złpowyżej 3000,00 zł
płatne z góry13,99 zł0,00 zł0,00 zł0,00 zł0,00 zł
płatne przy odbiorze22,00 zł28,00 zł33,00 zł35,00 zł-


Odbiór w punkcie Pocztexdo 299,00 złpowyżej 299,00 zł
płatne z góry12,99 zł0,00 zł
płatne przy odbiorze--


Paczkomaty InPostdo 299,00 złpowyżej 299,00 zł
płatne z góry13,49 zł0,00 zł
płatne przy odbiorze--


Odbiór w punkcie DPD
płatne z góry14,00 zł
płatne przy odbiorze-


Kurier NSTpaczki niestandardowe (powyżej 175cm)
płatne z góry50,00 zł


* Wyłączając produkty poniższych producentów, dla których przewidziano indywidualny cennik dostaw:

ProducentKoszt wysyłki bezpośrenio od producentaWysyłka Gratis
Greenluxod 36,99 złod 900,00 zł
Kobiod 20,00 złod 1000,00 zł
Candelluxod 20,00 złod 1000,00 zł
Brilum i Elgood 12,99 złod 349,00 zł
Eko-Lightod 20,00 złod 800,00 zł
Grupa Topex, Verto, Top Tools,
Topex, Graphite, Pressol		od 20,00 złod 835,00 zł

Oferujemy kilka form płatności za zamówienie

  • imoje - szybki przelew, płatność kartą, BLIK
  • przelewy24 - szybki przelew, BLIK
  • przelew tradycyjny - przedpłata na nasze konto bankowe
  • przelew odroczony Twisto - płacisz po 21 lub 45 dniach
  • za pobraniem - zapłacisz kurierowi przy dostawie
  • gotówką lub kartą w naszym sklepie stacjonarnym

W przypadku wybrania przelewu tradycyjnego nasz numer konta bankowego wraz z kwotą do zapłaty pojawi się na ostatniej stronie procesu zamówienia oraz zostanie wysłany na Twój email. Przesyłka zostanie wysłana dopiero, gdy pieniądze wpłyną na nasze konto.

DOMUS Adam Chromik i Wspólnicy Sp. Jawna
ul. Zielona 9a
43-502 Czechowice-Dziedzice
ING Bank Śląski oddz. Czechowice
IBAN : PL 94 1050 1256 1000 0001 0263 5877
BIC SWIFT: INGBPLPW

Opcje płatności na stronie

Płatność elektronicznaPrzelew tradycyjnyPłatność przy odbiorze
Kurier DPD
Kurier Pocztex
Odbiór w punkcie Pocztex
Odbiór w Paczkomacie




Odbiór osobisty w naszej hurtowni

DOMUS Sp. Jawna ul. Zielona 9a, 43-502 Czechowice-Dziedzice
czynne od poniedziałku do piątku od 7:30 - 16:00

Płatność elektronicznaPrzelew tradycyjnyGotówka w hurtowniKarta w hurtowni
2022-07-08 14:10:41
2024-10-17 09:23:24
