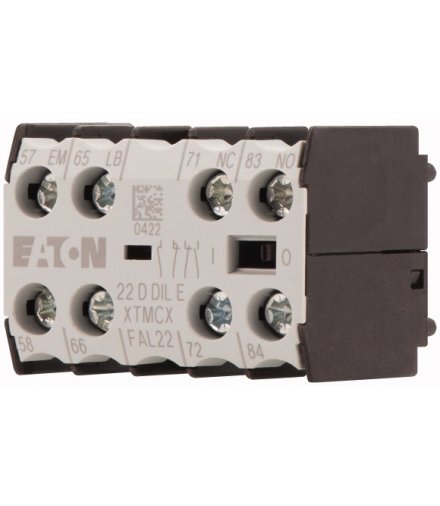

22DDILE - Moduł wyłącznika pomocniczego, 4-biegunowe, 1 zestyk zwierny, 1 zestyk zwiernyF, 1 zr, 1 zrS, Mocowanie do płyty czoło
EATON-049823
4015080498230
152934
Akcesoria Moduły wyłącznika pomocniczego Funkcja do zastosowań standardowych Bieguny 4-biegunowe Sposób podłączenia Zaciski śrubowe AC-15 220 V 230 V 240 V [Ie] 4 A AC-15 380 V 400 V 415 V [Ie] 2 A Z Zestyk zwierny 1 zestyk zwierny SF styk z wyprzedzeniem 1 zestyk zwiernyF R Styki rozwierne 1 zr ÖS styk z opóźnieniem 1 zrS Sposób montażu Mocowanie do płyty czołowej Diagram łączenia Stosowane do...
Więcej szczegółówTwoja ocena została dodana.
Wystąpił błąd podczas dodawania oceny.
Tylko zalogowani klienci mogą oceniać produkty.
ocena: 0 / 5
OCENY NIE SĄ WERYFIKOWANE
Liczba oddanych głosów: 0
Liczba oddanych głosów: 0
GRATIS OD 349 ZŁ
Najtańsza dostawa już od 13,49 zł
Płacisz po 45 dniach
Zamów teraz a na zapłatę masz aż 45 dni
Jak to działa?
Przy płatności za zakupy wybierz płatność
i ciesz się zakupem
Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ
14 dni na zwrot
Konsumencie, na zwrot towaru masz aż 14 dni
Zaufane opinie
Posiadamy zaufane opinie
Gwarancja minimum
2 lataWiększość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią
| Akcesoria | Moduły wyłącznika pomocniczego |
| Funkcja | do zastosowań standardowych |
| Bieguny | 4-biegunowe |
| Sposób podłączenia | Zaciski śrubowe |
| AC-15 220 V 230 V 240 V [Ie] | 4 A |
| AC-15 380 V 400 V 415 V [Ie] | 2 A |
| Z Zestyk zwierny | 1 zestyk zwierny |
| SF styk z wyprzedzeniem | 1 zestyk zwiernyF |
| R Styki rozwierne | 1 zr |
| ÖS styk z opóźnieniem | 1 zrS |
| Sposób montażu | Mocowanie do płyty czołowej |
| Diagram łączenia | |
| Stosowane do | DILEM-10(-G)(…)DILEM-01(-G)(…)DILEM-4(-G)(…)DILER40(-G)DILER31(-G)DILER22DILEEM-10(-G)(…)DILEEM-01(-G)(…)DILEM12-10(-G)(…)DILEM12-01(-G)(…) |
| Wskazówki | Pomocnicze zestyki rozwierne stosowane jako styk lustrzany zgodny z IEC/EN 60947-4-1 załącznik F (nie opóźniony zestyk rozwierny) |
| Parametr | 62 |
| z aparatem podstawowym | DILER-40(-G) |
| 53 | |
| z aparatem podstawowym | DILER-31(-G) |
| 44 | |
| z aparatem podstawowym | DILER-22 |
| Normy i przepisy | IEC/EN 60947, VDE 0660, UL, CSA |
| Trwałość, mechaniczna z uruchamianiem AC [cykle łączenia] | 10 x 106 |
| Trwałość, mechaniczna z uruchamianiem DC [cykle łączenia] | 20 x 106 |
| Trwałość aparatu przy Ue 240 V AC-15 [Cykle łączenia] | 0.2 x 106 |
| Trwałość aparatu przy Ue 240 V DC L/R 50 ms: 2 tory prądowe w szeregu przy Ie 0,5 A [Cykle łączenia] | 0.15 x 106 |
| maksymalna częstotliwość załączania [cykle łączenia/godz.] | 9000 |
| Wytrzymałość klimatyczna | Klimat wilgotny/ciepły, stały, wg IEC 60068-2-78Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30 |
| Temperatura otoczenia otwarte | -25 - +50 °C |
| Temperatura otoczenia zabudowany | - 25 - 40 °C |
| Temperatura otoczenia Temperatura otoczenia przy składowaniu | - 40 - 80 °C |
| Pozycja zabudowy Położenie montażowe | dowolna, poza pionową z zaciskami A1/A2 na dole |
| Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Moduł podstawowy z elementem pomocniczym Zwierny | 10 g |
| Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Moduł podstawowy z elementem pomocniczym Rozwierny | 8 g |
| Stopień ochrony | IP20 |
| Zabezpieczenie przed dotknięciem w wypadku pionowego dotknięcia od przodu (EN 50274) | zabezpieczenie przed dotknięciem palcem |
| Ciężar | 0.04 kg |
| Przekrój doprowadzeń Zaciski śrubowe przewód pojedynczy | 1 x (0,75–2,5)2 x (0,75–2,5) mm2 |
| Przekrój doprowadzeń Zaciski śrubowe Linka z tulejką | 1 x (0,75–1,5)2 x (0,75–1,5) mm2 |
| Przekrój doprowadzeń Zaciski śrubowe Drut lub linka | Pojedyncze 18–14/podwójne 18–14 AWG |
| Przekrój doprowadzeń Zaciski śrubowe Śruba przyłączeniowa | M3,5 |
| Przekrój doprowadzeń Zaciski śrubowe pozidriv | 2 Wielkość |
| Przekrój doprowadzeń Zaciski śrubowe do śrub o łbie rowkowym | 0.8 x 5.51 x 6 mm |
| Przekrój doprowadzeń Zaciski śrubowe maks. moment dokręcenia | 1.2 Nm |
| Wymuszone prowadzenie elementów łączeniowych modułu wyłącznika pomocniczego (zgodnie z IEC 60947-5-1 załącznik L) | Nr |
| Odporność na udar napięciowy [Uimp] | 6000 V AC |
| Kategoria przepięciowa / stopień zanieczyszczenia | III/3 |
| Znamionowe napięcie izolacji [Ui] | 690 V AC |
| Znamionowe napięcie pracy [Ue] | 600 V AC |
| Bezpieczne odłączanie zgodnie z EN 61140 między cewką a zestykami pomocniczymi | 300 V AC |
| Bezpieczne odłączanie zgodnie z EN 61140 między zestykami pomocniczymi | 300 V AC |
| Znamionowy prąd pracy konwencjonalny prąd termiczny 1-biegunowy Wskazówka | Przy maksymalnej dopuszczalnej temperaturze otoczenia. |
| Znamionowy prąd pracy konwencjonalny prąd termiczny 1-biegunowy Konwencjonalny prąd termiczny [Ith] | 10 A |
| Znamionowy prąd pracy AC-15 220 V 230 V 240 V [Ie] | 4 A |
| Znamionowy prąd pracy AC-15 380 V 400 V 415 V [Ie] | 2 A |
| Znamionowy prąd pracy AC-15 500 V [Ie] | 1.5 A |
| Znamionowy prąd pracy DC | Warunki włączania i wyłączania w odniesieniu do DC-13, L/R stale zgodnie z danymi. |
| Znamionowy prąd pracy DC DC L/R ≦, 15 ms Tory prądowe w szeregu: 1 [24 V] | 2.5 A |
| Znamionowy prąd pracy DC DC L/R ≦, 15 ms Tory prądowe w szeregu: 2 [60 V] | 2.5 A |
| Znamionowy prąd pracy DC DC L/R ≦, 15 ms Tory prądowe w szeregu: 3 [110 V] | 1.5 A |
| Znamionowy prąd pracy DC DC L/R ≦, 15 ms Tory prądowe w szeregu: 3 [220 V] | 0.5 A |
| Znamionowy prąd pracy Niezawodność zestyku [Częstotliwość błędu] | <,10-8, <, błąd na 100 mln łączeń(przy Ue 24 V DC, Umin 17 V, Imin 5.4 mA) λ |
| Odporność na zwarcia bez zgrzania maks. organ ochrony przeciążeniowej 220 V 230 V 240 V | 4 PKZM0 |
| Odporność na zwarcia bez zgrzania maks. organ ochrony przeciążeniowej 380 V 400 V 415 V | 4 PKZM0 |
| Odporność na zwarcia bez zgrzania Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy 500 V | 6 A gG/gL |
| Odporność na zwarcia bez zgrzania Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy 500 V | 10 A flink |
| Straty ciepła przy obciążeniu Ith z uruchamianiem AC | 1.5 W |
| Straty ciepła przy obciążeniu Ith z uruchamianiem DC | 1.5 W |
| Straty ciepła przy obciążeniu Ith Strata cieplna na tor prądowy przy Ie (AC-15/230 V) | 0.24 W |
| Styk pomocniczy Pilot Duty z uruchamianiem AC | A600 |
| Styk pomocniczy Pilot Duty z uruchamianiem DC | P300 |
| Styk pomocniczy General Use AC | 600 V |
| Styk pomocniczy General Use AC | 10 A |
| Styk pomocniczy General Use DC | 250 V |
| Styk pomocniczy General Use DC | 0.5 A |
