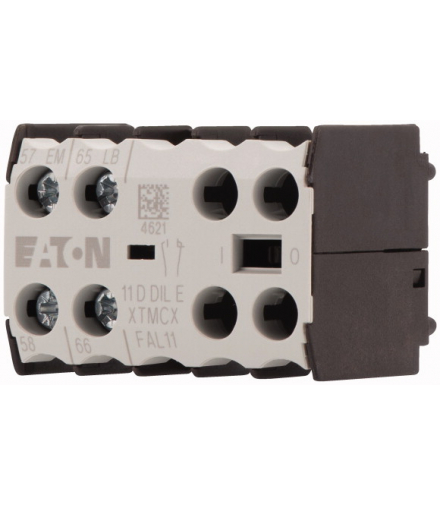

11DDILE - Moduł wyłącznika pomocniczego, 2-biegunowe, 1 zestyk zwiernyF, 1 zrS, Mocowanie do płyty czołowej, Zaciski śrubowe, DI

EATON-049824

4015080498247

152935

11DDILE - Moduł wyłącznika pomocniczego, 2-biegunowe, 1 zestyk zwiernyF, 1 zrS, Mocowanie do płyty czołowej, Zaciski śrubowe, DI

Cena na zapytanie

EATON

Brak

Powiadom mnie kiedy będzie dostępny

Wyślij

11DDILE - Moduł wyłącznika pomocniczego, 2-biegunowe, 1 zestyk zwiernyF, 1 zrS, Mocowanie do płyty czołowej, Zaciski śrubowe, DI

Twoja ocena została dodana.

Wystąpił błąd podczas dodawania oceny.

Tylko zalogowani klienci mogą oceniać produkty.

ocena: 0 / 5
OCENY NIE SĄ WERYFIKOWANE Nie oceniłeś jeszcze tego produktu.
Liczba oddanych głosów: 0

GRATIS OD 349 ZŁ

Najtańsza dostawa już od 13,49 zł

mapka typu dostawy

Płacisz po 45 dniach

twisto ikona

Zamów teraz a na zapłatę masz aż 45 dni

Jak to działa?

Przy płatności za zakupy wybierz płatność

i ciesz się zakupem

Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ

14 dni na zwrot

Konsumencie, na zwrot towaru masz aż 14 dni

Zaufane opinie

zaufane opinie

Posiadamy zaufane opinie

Gwarancja minimum

2 lata

Większość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią

AkcesoriaModuły wyłącznika pomocniczego
Funkcjado zastosowań standardowych
Bieguny2-biegunowe
Sposób podłączeniaZaciski śrubowe
AC-15 220 V 230 V 240 V [Ie]4 A
AC-15 380 V 400 V 415 V [Ie]2 A
SF styk z wyprzedzeniem1 zestyk zwiernyF
ÖS styk z opóźnieniem1 zrS
Sposób montażuMocowanie do płyty czołowej
Diagram łączenia
Stosowane doDILEM-10(-G)(…)DILEM-01(-G)(…)DILEM-4(-G)(…)DILER40(-G)DILER31(-G)DILER22DILEEM-10(-G)(…)DILEEM-01(-G)(…)DILEM12-10(-G)(…)DILEM12-01(-G)(…)
Parametr51
z aparatem podstawowymDILER-40(-G)
42
z aparatem podstawowymDILER-31(-G)
33
z aparatem podstawowymDILER-22
Normy i przepisyIEC/EN 60947, VDE 0660, UL, CSA
Trwałość, mechaniczna z uruchamianiem AC [cykle łączenia]10 x 106
Trwałość, mechaniczna z uruchamianiem DC [cykle łączenia]20 x 106
Trwałość aparatu przy Ue 240 V AC-15 [Cykle łączenia]0.2 x 106
Trwałość aparatu przy Ue 240 V DC L/R 50 ms: 2 tory prądowe w szeregu przy Ie 0,5 A [Cykle łączenia]0.15 x 106
maksymalna częstotliwość załączania [cykle łączenia/godz.]9000
Wytrzymałość klimatycznaKlimat wilgotny/ciepły, stały, wg IEC 60068-2-78Klimat wilgotny/ciepły, zmienny, wg IEC 60068-2-30
Temperatura otoczenia otwarte-25 - +50 °C
Temperatura otoczenia zabudowany- 25 - 40 °C
Temperatura otoczenia Temperatura otoczenia przy składowaniu- 40 - 80 °C
Pozycja zabudowy Położenie montażowedowolna, poza pionową z zaciskami A1/A2 na dole
Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Moduł podstawowy z elementem pomocniczym Zwierny10 g
Wytrymałość udarowa mechaniczna (IEC/EN 60068-2-27) Udar półsinus 10 ms Moduł podstawowy z elementem pomocniczym Rozwierny8 g
Stopień ochronyIP20
Zabezpieczenie przed dotknięciem w wypadku pionowego dotknięcia od przodu (EN 50274)zabezpieczenie przed dotknięciem palcem
Ciężar0.03 kg
Przekrój doprowadzeń Zaciski śrubowe przewód pojedynczy1 x (0,75–2,5)2 x (0,75–2,5) mm2
Przekrój doprowadzeń Zaciski śrubowe Linka z tulejką1 x (0,75–1,5)2 x (0,75–1,5) mm2
Przekrój doprowadzeń Zaciski śrubowe Drut lub linkaPojedyncze 18–14/podwójne 18–14 AWG
Przekrój doprowadzeń Zaciski śrubowe Śruba przyłączeniowaM3,5
Przekrój doprowadzeń Zaciski śrubowe pozidriv2 Wielkość
Przekrój doprowadzeń Zaciski śrubowe do śrub o łbie rowkowym0.8 x 5.51 x 6 mm
Przekrój doprowadzeń Zaciski śrubowe maks. moment dokręcenia1.2 Nm
Wymuszone prowadzenie elementów łączeniowych modułu wyłącznika pomocniczego (zgodnie z IEC 60947-5-1 załącznik L)Nr
Odporność na udar napięciowy [Uimp]6000 V AC
Kategoria przepięciowa / stopień zanieczyszczeniaIII/3
Znamionowe napięcie izolacji [Ui]690 V AC
Znamionowe napięcie pracy [Ue]600 V AC
Bezpieczne odłączanie zgodnie z EN 61140 między cewką a zestykami pomocniczymi300 V AC
Bezpieczne odłączanie zgodnie z EN 61140 między zestykami pomocniczymi300 V AC
Znamionowy prąd pracy konwencjonalny prąd termiczny 1-biegunowy WskazówkaPrzy maksymalnej dopuszczalnej temperaturze otoczenia.
Znamionowy prąd pracy konwencjonalny prąd termiczny 1-biegunowy Konwencjonalny prąd termiczny [Ith]10 A
Znamionowy prąd pracy AC-15 220 V 230 V 240 V [Ie]4 A
Znamionowy prąd pracy AC-15 380 V 400 V 415 V [Ie]2 A
Znamionowy prąd pracy AC-15 500 V [Ie]1.5 A
Znamionowy prąd pracy DCWarunki włączania i wyłączania w odniesieniu do DC-13, L/R stale zgodnie z danymi.
Znamionowy prąd pracy DC DC L/R ≦, 15 ms Tory prądowe w szeregu: 1 [24 V]2.5 A
Znamionowy prąd pracy DC DC L/R ≦, 15 ms Tory prądowe w szeregu: 2 [60 V]2.5 A
Znamionowy prąd pracy DC DC L/R ≦, 15 ms Tory prądowe w szeregu: 3 [110 V]1.5 A
Znamionowy prąd pracy DC DC L/R ≦, 15 ms Tory prądowe w szeregu: 3 [220 V]0.5 A
Znamionowy prąd pracy Niezawodność zestyku [Częstotliwość błędu]<,10-8, <, błąd na 100 mln łączeń(przy Ue 24 V DC, Umin 17 V, Imin 5.4 mA) λ
Odporność na zwarcia bez zgrzania maks. organ ochrony przeciążeniowej 220 V 230 V 240 V4 PKZM0
Odporność na zwarcia bez zgrzania maks. organ ochrony przeciążeniowej 380 V 400 V 415 V4 PKZM0
Odporność na zwarcia bez zgrzania Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy 500 V6 A gG/gL
Odporność na zwarcia bez zgrzania Zabezpieczenie przeciwzwarciowe, maks. bezpiecznik topikowy 500 V10 A flink
Straty ciepła przy obciążeniu Ith z uruchamianiem AC1.5 W
Straty ciepła przy obciążeniu Ith z uruchamianiem DC1.5 W
Straty ciepła przy obciążeniu Ith Strata cieplna na tor prądowy przy Ie (AC-15/230 V)0.24 W
Styk pomocniczy Pilot Duty z uruchamianiem ACA600
Styk pomocniczy Pilot Duty z uruchamianiem DCP300
Styk pomocniczy General Use AC600 V
Styk pomocniczy General Use AC10 A
Styk pomocniczy General Use DC250 V
Styk pomocniczy General Use DC0.5 A
