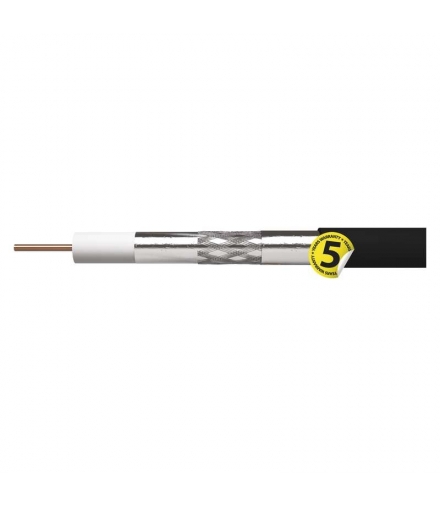

Kabel koncentryczny CB113UV, 100m EMOS S5265

Przewód koncentryczny najwyższej jakości ze środkową żyłą z czystej miedzi BC i potrójnym ekranem TRISHIELD z pocynowanej miedzi CuSn.Przewód jest przeznaczony do wszystkich trudnych aplikacji przy transmisji sygnałów CCTV, TV i sygnałów SAT.Dzięki właściwemu materiałowi zastosowanemu do wykonania żyły środkowej i oplotu, przewód jest szczególnie odporny na warunki atmosferyczne, wilgoć i korozję. Przewód jest odporny na promieniowanie UV zagrażające instalacjom zewnętrznym.

• APE = dielektryk powietrzny: nie
• budowa przewodów zasilających: nie dotyczy
• ciężar (kg/km): 43,5
• do zastosowań zewnętrznych: tak
• ekran I. folia: 1× Al/PES
• ekran II. folia: Al/taśma spiralna
• FPE = dielektryk piankowy: tak
• ilość drucików w ekranie: 144× 0,12 mm
• ilość ekranów: 3
• ilość na szpuli: 100 m
• impedancja: 75 Ohm
• izolacja przewodów zasilających: nie dotyczy
• klasa reakcji na ogień: Eca
• kolor izolacji przewodów zasilających: nie dotyczy
• kolor płaszcza: czarny
• maksymalna rezystancja dla prądu stałego przy 20 °C (Ohm/km) - rdzeń wewnętrzny: 25,7
• maksymalna rezystancja dla prądu stałego przy 20 °C, (Ohm/km) - rdzeń zewnętrzny: 45,9
• maksymalne tłumienie przy 20 °C (dB/100m) 1 000 MHz: 19,5
• maksymalne tłumienie przy 20 °C (dB/100m) 100 MHz: 5,8
• maksymalne tłumienie przy 20 °C (dB/100m) 10 MHz: 2,28
• maksymalne tłumienie przy 20 °C (dB/100m) 2 000 MHz: 28,2
• maksymalne tłumienie przy 20 °C (dB/100m) 450 MHz: 12,8
• maksymalne tłumienie przy 20 °C (dB/100m) 650 MHz: 15,1
• maksymalne tłumienie przy 20 °C (dB/100m) 860 MHz: 17,87
• materiał ekranu: cynowana miedź (CuSn)
• materiał płaszcza kabla: PCV odporne na UV
• materiał żyły wewnętrznej: miedź (Cu)
• minimalne tłumienie ekranu (dB) 10 ~ 800 MHz: >95
• minimalne tłumienie odbić przy 20 °C (dB) 10–300 MHz: 31
• minimalne tłumienie odbić przy 20 °C (dB) 300–600 MHz: 25
• minimalne tłumienie odbić przy 20 °C (dB) 600–900 MHz: 23
• minimalny promień gięcia jednorazowy/wielokrotny: 30/60 mm
• odporność na promieniowanie UV: tak
• okres gwarancyjny: 5 lat
• opakowanie: 100 m, szpula
• oznaczenie metrów: 1–100 m
• PE = dielektryk polietylenowy: nie
• PES = warstwa folii: nie
• pojemność (pF/m): 52
• pokrycie ekranem: >84 %
• przekrój przewodów zasilających: nie dotyczy
• rezystancja izolacji między żyłami przy 20 °C (MOhm/km): 500
• średnica ekranu: 144× 0,12 mm2
• średnica płaszcza kabla: 7,05 mm
• średnica żyły wewnętrznej: 1,13 mm
• substancje niebezpieczne: nie
• temperatura przechowywania: -20 °C do +75 °C
• temperatura użytkowania: +5 °C do +60 °C
• typ dielektryka, średnica: FPE 4,8 mm
• typ kabla koncentrycznego: CB113UV
• typ szpuli: papierowa szpula
• współczynnik skrócenia fali: 0,84
• zalecane typy złącz - F skręcane: *K7351
• zalecane typy złącz - F zaciskane: *K7220
• zastosowanie: instalacja zewnętrzna, instalacje abonenckie
