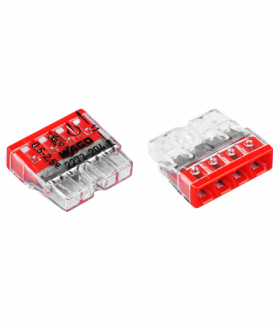

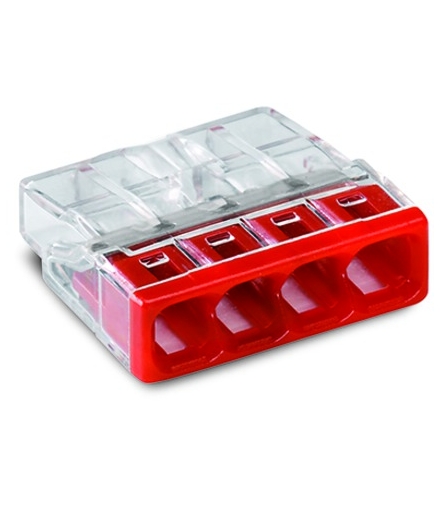

Szybkozłączka WAGO złączka 4-przewodowa 2273-204

złączka COMPACT do puszek instalacyjnych, do przewodów jednodrutowych, maks. 2,5 mm², 4-przewodowe, kolor obudowy przezroczysty, kolor pokrywy czerwony, temperatura otoczenia maks. 60 °C (T60), 2,50 mm², transparentny

Dane elektryczne

• Parametry znamionowe zgodnie z IEC/EN 60664-1
• parametry znamionowe zgodnie z     IEC/EN 60664-1
• napięcie znamionowe (II / 2)     450 V
• napięcie znamionowe udarowe (II / 2)     4 kV
• prąd znamionowy     24 A
• legenda parametrów znamionowych     (II/2) ≙ kategoria przepięć II/stopień zanieczyszczenia 2

Parametry zacisku

• technika podłączania przewodu     PUSH WIRE®
• rodzaj montażu     Push-in
• materiał podłączanego przewodu     miedź aluminium
• przewód jednodrutowy     0,5 … 2,5 mm² / 20 … 16 AWG
• dł. odizolowania przewodu     11 mm / 0.43 cal
• łączna liczba zacisków     4
• łączna liczba potencjałów     1
• rodzaj oprzewodowania     oprzewodowanie z boku

Zalety:

• Komfortowe podłączanie przewodów dzięki kompaktowej budowie
• Montaż wtykowy maks. 8 przewodów jednodrutowych
• Zakres przekroju przewodów: 0,5 ... 2,5 mm²
• Możliwość dowolnego łączenia przewodów o różnych przekrojach
• Montaż jednodrutowych przewodów miedzianych przy pomocy zacisku PUSH WIRE®

Wskazówka:
Podłączanie przewodów aluminiowych
Złączki WAGO z zaciskiem sprężynowym umożliwiają również podłączanie jednodrutowych przewodów aluminiowych o przekroju do 4 mm², przy zastosowaniu pasty stykowej Alu-Plus.

Zalety pasty stykowej Alu-Plus:

• Likwiduje automatycznie warstwę tlenków w momencie zakleszczenia przewodu
• Zapobiega ponownemu utlenieniu miejsca styku
• Zapobiega korozji elektrolitycznej pomiędzy przewodami aluminiowymi i miedzianymi (w obrębie jednej złączki)
• Zapewnia długotrwałą ochronę antykorozyjną

W przypadku połączeń sprężynowych z zastosowaniem techniki zacisku PUSH WIRE® zaleca się uprzednie oczyszczenie przewodu aluminiowego, a bezpośrednio potem podłączenie do zacisku wypełnionego pastą stykową „Alu-Plus“.

Pastę stykową Alu-Plus WAGO można także przed podłączeniem dodatkowo nałożyć na całą powierzchnię przewodu aluminiowego.

Należy ponadto pamiętać o dostosowaniu prądów znamionowych do mniejszej obciążalności prądowej przewodów aluminiowych wg następującej zależności:
2,5 mm² = 16 A
4 mm² = 22 A
Wskazówka dot. bezpieczeństwa 1:
* w instalacjach uziemionych
