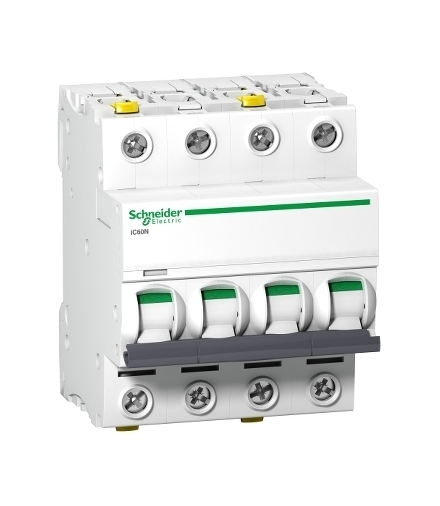

Wyłącznik nadprądowy Acti9 iC60N-B20-4 B 20A 4-biegunowy, A9F03420 Schneider Electric
SE-A9F03420
3606480440038
114589
Twoja ocena została dodana.
Wystąpił błąd podczas dodawania oceny.
Tylko zalogowani klienci mogą oceniać produkty.
ocena: 4.6 / 5
OCENY NIE SĄ WERYFIKOWANE
Liczba oddanych głosów: 28
Liczba oddanych głosów: 28
GRATIS OD 349 ZŁ
Najtańsza dostawa już od 13,49 zł
Płacisz po 45 dniach
Zamów teraz a na zapłatę masz aż 45 dni
Jak to działa?
Przy płatności za zakupy wybierz płatność
i ciesz się zakupem
Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ
14 dni na zwrot
Konsumencie, na zwrot towaru masz aż 14 dni
Zaufane opinie
Posiadamy zaufane opinie
Gwarancja minimum
2 lataWiększość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią
Schneider Electric Wyłącznik nadprądowy iC60N-B20-4 B 20A 4-biegunowy ,o numerze A9F03420. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej. Zdjemowanie z szyny DIN bez użycia narzędzi.
Parametry podstawowe
| Indeks produktu | A9F03420 |
| charakterystyka | B |
| funkcja izolacyjna | tak zgodnie z EN 60898-1 |
| , | tak zgodnie z EN 60947-2 |
| , | tak zgodnie z IEC 60898-1 |
| , | tak zgodnie z IEC 60947-2 |
| gama produktów | Acti 9 |
| Gama produktów | iC60 |
| ilość zabezpieczonych biegunów | 4 |
| kategoria użytkowania | kategoria A zgodnie z EN 60898-1 |
| , | kategoria A zgodnie z IEC 60898-1 |
| Nazwa produktu | Acti 9 iC60 |
| Normy | EN 60898-1 |
| , | EN 60947-2 |
| , | IEC 60898-1 |
| , | IEC 60947-2 |
| Opis biegunów | 4P |
| rodzaj sieci | prąd przemienny (AC) |
| , | prąd stały (DC) |
| skrócona nazwa urządzenia | iC60N |
| symbol zdolności wyłączania | N |
| technologia wyzwalacza | termomagnetyczny |
| Typ produktu lub komponentu | wyłącznik nadprądowy |
| zastosowanie urządzenia | dystrybucja |
| zdolność wyłączania | 10 kA Icu zgodnie z EN/IEC 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz |
| , | 10 kA Icu zgodnie z EN/IEC 60947-2 - <= 250 V prąd stały (DC) |
| , | 20 kA Icu zgodnie z EN/IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz |
| , | 36 kA Icu conforming to EN/IEC 60947-2 - 100...133 V AC 50/60 Hz |
| , | 36 kA Icu conforming to EN/IEC 60947-2 - 12...60 V AC 50/60 Hz |
| , | 6 kA Icu zgodnie z EN/IEC 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz |
| , | 6000 A Icn zgodnie z EN/IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz |
| [In] prąd znamionowy | 20 A |
Parametry uzupełniające
| częstotliwość sieci | 50/60 Hz |
| górna granica wyzwalania magnetycznego | 4 x In +/- 20 % |
| głębokość | 78.5 mm |
| gługość odizolowanego odcinka | 14 mm góra lub dół |
| klasa ograniczenia | 3 zgodnie z EN 60898-1 |
| , | 3 zgodnie z IEC 60898-1 |
| Kod zgodności | iC60 |
| kolor | biały |
| Masa produktu | 0.5 kg |
| moment dokręcania | 2 N.m góra lub dół |
| podstawa montażowa | szyna DIN |
| przyłącza - zaciski | zacisk podwójny, góra lub dół elastyczny przewód/przewody 1...16 mm² maks. |
| , | zacisk podwójny, góra lub dół sztywny przewód/przewody 1...25 mm² maks. |
| rozstaw przyłączy | |
| Segment rynku | budynki mieszkalne |
| , | małe obiekty handlowe |
| sygnalizacja lokalna | wskaźnik wyzwolenia |
| Szerokość | 72 mm |
| szerokość w modułach 9 mm | 8 |
| trwałość elektryczna | 10000 cykl |
| trwałość mechaniczna | 20000 cykli |
| typ sterowania | dźwignia |
| wskazanie położenia styku | tak |
| wysokość | 91 mm |
| zabepieczenie różnicowoprądowe | blok oddzielny |
| Znamionowe napięcie izolacji [Ui] | 500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 60947-2 |
| , | 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2 |
| Znamionowe napięcie udarowe wytrzymywane [Uimp] | 6 kV zgodnie z EN 60947-2 |
| , | 6 kV zgodnie z IEC 60947-2 |
| [Ics] znamionowy prąd wyłączalny eksploatacyjny | 10 kA 100 % x Icu zgodnie z EN 60947-2 - 180...250 V prąd stały (DC) |
| , | 10 kA 100 % x Icu zgodnie z IEC 60947-2 - 180...250 V prąd stały (DC) |
| , | 15 kA 75 % x Icu zgodnie z EN 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz |
| , | 15 kA 75 % x Icu zgodnie z IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz |
| , | 27 kA 75 % x Icu zgodnie z EN 60947-2 - 12...133 V prąd przemienny (AC) 50/60 Hz |
| , | 27 kA 75 % x Icu zgodnie z IEC 60947-2 - 12...133 V prąd przemienny (AC) 50/60 Hz |
| , | 4.5 kA 75 % x Icu zgodnie z EN 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz |
| , | 4.5 kA 75 % x Icu zgodnie z IEC 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz |
| , | 6000 A 100 % x Icu zgodnie z EN 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz |
| , | 6000 A 100 % x Icu zgodnie z IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz |
| , | 7.5 kA 75 % x Icu zgodnie z EN 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz |
| , | 7.5 kA 75 % x Icu zgodnie z IEC 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz |
| [Ue] znamionowe napięcie łączeniowe | 12...133 V prąd przemienny (AC) 50/60 Hz |
| , | 180...250 V prąd stały (DC) |
| , | 220...240 V prąd przemienny (AC) 50/60 Hz |
| , | 380...415 V prąd przemienny (AC) 50/60 Hz |
| , | 400 V prąd przemienny (AC) 50/60 Hz |
| , | 440 V prąd przemienny (AC) 50/60 Hz |
Środowisko pracy
| kategoria przepięciowa | IV |
| stopień ochrony IP | IP20 zgodnie z EN 60529 |
| , | IP20 zgodnie z IEC 60529 |
| stopień zanieczyszczenia | 3 |
| Temepratura otoczenia dla przechowywania | -40...85 °C |
| temperatura otoczenia dla pracy urządzenia | -35...70 °C |
| tropikalizacja | 2 |
| wilgotność względna | 95 % ( 55 °C ) |
Warunki gwarancji
| Okres | 18 miesięcy |
Więcej informacji
| Wysyłka w ciągu | 4-7 dni roboczych |
| Charakterystyka | B |
| Liczba biegunów | 4 |
| Prąd znamionowy [A] | 20 |
