RCCB czy RCBO, Typ AC czy A, a może F, Hi, Si, B lub B+
Wyłącznik różnicowoprądowy (RCD), znany również jako wyłącznik przeciwporażeniowy lub różnicówka, to urządzenie elektryczne, które chroni przed porażeniami prądem elektrycznym. Działa poprzez wykrywanie różnicy prądu płynącego między przewodami fazowymi a neutralnym. W przypadku wystąpienia upływu prądu (pojawienie się napięcia na metalowej obudowie urządzenia, np pralki), RCD rozłącza obwód w ułamku sekundy, uniemożliwiając przepływ prądu przez ciało człowieka.
RCCB to standardowe wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego
RCBO to wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym, swego rodzaju 2w1 (Residual Circuit Breaker with Overload protection) to urządzenie, które łączy w sobie funkcje dwóch niezależnych aparatów:
1. Wyłącznika różnicowoprądowego (RCD) - chroni przed porażeniami prądem elektrycznym poprzez wykrywanie i odcinanie prądu w przypadku wystąpienia upływu prądu różnicowego.
2. Wyłącznika nadmiaroprądowego (eski) - chroni instalację elektryczną przed uszkodzeniami spowodowanymi przepływem zbyt dużego prądu (np. zwarcie lub przeciążenie).
Dzięki połączeniu tych dwóch funkcji, RCBO oferuje kompleksową ochronę instalacji elektrycznej i osób korzystających z niej. Jest to szczególnie ważne w instalacjach domowych i mieszkaniowych, gdzie ryzyko porażenia prądem elektrycznym jest stosunkowo wysokie.
Oszczędność miejsca w rozdzielni elektrycznej: Zamiast dwóch oddzielnych aparatów, wystarczy zamontować jedno RCBO.
Prostota montażu: Montaż RCBO jest łatwiejszy i szybszy niż montaż dwóch oddzielnych aparatów.
Wyższa niezawodność: Ponieważ RCBO jest jednym urządzeniem, jest mniej podatne na awarie niż dwa oddzielne aparaty.
Należy jednak zauważyć, że RCBO są droższe niż zestawy składające się z oddzielnego wyłącznika różnicowoprądowego i nadmiarówki.
Stosowanie RCBO jest zalecane w:
Typ A: Wykrywa prądy różnicowe przemienne pulsacyjne i sinusoidalne. Stosowane w instalacjach domowych i mieszkaniowych, gdzie dominują urządzenia elektryczne o charakterze rezystancyjnym i indukcyjnym.
Typ AC: Wykrywa prądy różnicowe przemienne sinusoidalne. Charakteryzuje się najniższym progiem zadziałania, ale jest też najbardziej podatny na fałszywe alarmy wywołane przez zakłócenia sieciowe lub urządzenia elektroniczne. Stosowane w instalacjach przemysłowych i IT, gdzie występują silniki elektryczne i przetwornice częstotliwości.
Typ B: Wykrywa prądy różnicowe przemienne pulsacyjne, sinusoidalne i stałe. Zapewnia najszerszą ochronę przed porażeniami, ale jest też najdroższy. Stosowane w miejscach o podwyższonym ryzyku porażenia, np. w szpitalach, laboratoriach, na placach budowy, a także w instalacjach z silnikami komutatorowymi i wyprostownikami.
Oprócz wspomnianych wcześniej typów wyzwalania A, AC i B, istnieją również inne, mniej spotykane typy:
Typ F: Wykrywa prądy różnicowe przemienne sinusoidalne o podwyższonej częstotliwości (np. 1 kHz). Stosowane w spawalnictwie i innych aplikacjach, gdzie występują prądy upływowe o charakterze impulsowym o wysokiej częstotliwości, które mogłyby wyzwalać wyłączniki typu AC.
Typ Hi: Wykrywa prądy różnicowe przemienne sinusoidalne o wysokiej czułości (np. 6 mA). Stosowane w miejscach o szczególnie wysokim ryzyku porażenia, np. w żłobkach, przedszkolach, na basenach, a także w instalacjach z urządzeniami elektronicznymi zasilanymi napięciem niskim SELV (Safety Extra Low Voltage).
Typ Si: Wyłączniki różnicowo-prądowe typu Si podobnie jak typ A, reagują poprawnie na prądy upływu sinusoidalne oraz wyprostowane pulsacyjnie.
W odróżnieniu od zwykłych aparatów, wyłączniki typu Si znakomicie sprawdzają się w szczególnie trudnych warunkach pracy, tj. :
Powyższe cechy sprawiają, że typ Si jest szczególnie polecany do ochrony obwodów zasilających:
Dodatkowym atutem wyłączników typu Si jest możliwość pracy w temperaturach od nawet -25C oraz odporność na środowiska korozyjne. Ograniczona jest możliwość korozji dla stopów metali wykorzystanych w konstrukcji wyłączników typu Si w porównaniu do tradycyjnych wyłączników. Dzięki temu wyłączniki typu Si, z powodzeniem mogą być stosowane np. na krytych basenach oczyszczalniach itp.
Trzeba jeszcze zaznaczyć że wyłączniki różnicowoprądowe typu F i Hi są rzadziej spotykane i droższe od typów A, AC i B. Ich stosowanie powinno być uzasadnione specyfiką instalacji i występującymi w niej zagrożeniami.
Charakterystyka: B Eksploatacyjna zdolność łączeniowa: Ics: 6kA karton: 60 Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: 230/240V~ 50/60Hz Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 6kA Średnica: 82mm Szerokość: 36mm Temperatura pracy: -25°C /40°C Wysokość: 73mm Zwarciowa zdolność łączeniowa: 2kA Stopień szczelności: IP20 Prąd znamionowy: In: 25A Typ: A Marka: Schelinger
KRD6-4/63/30-A Wyłącznik różnicowo-prądowy Nr katalogowy: 23193Producent: KanluxKategoria produktu: Rozdział energii - Aparatura modułowa Parametry techniczne:częstotliwość znamionowa 50/60Hz do zainstalowania na szynie DIN 35 mm ochrona przed ciałami stałymi przekraczającymi 12mm dopuszczalna temperatura otoczenia od -25 do 40 stopni do zastosowania wewnątrz zgodność z normami europejskimi
Charakterystyka: C Długość: 82mm Eksploatacyjna zdolność łączeniowa: Ics: 6kA karton: 60 Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: 230/240V~ 50/60Hz Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 6kA Szerokość: 36mm Temperatura pracy: -25°C /40°C Wysokość: 73mm Zwarciowa zdolność łączeniowa: 2kA Stopień szczelności: IP20 Prąd znamionowy: In: 16A Typ: A Marka: Schelinger
Wyzwalacz wzrostowy Acti9 iMX-230/400 firmy Schneider Electric o numerze A9A26476, o numerze A9A26476, napięcie pracy 100…415 VAC, 110…130 VDC. 0Parametry podstawoweIndeks produktu A9A26476gama produktów Acti 9Gama produktów iC60 ,iDPN Vigi ,iID ,iSW-NAnapięcie sterujące [Uc] 100 V AC 50/60 Hz ,110 V DC ,130 V prąd stały (DC) ,230 V AC 50/60 Hz ,415 V AC 50/60 Hzskrócona nazwa urządzenia iMXszerokość w modułach 9 mm 2Typ produktu lub komponentu mechanizm...
Wyłącznik różnicowoprądowy 1-fazowy DFS2 025-2/0,03-AC Ilość faz wyłącznika: 1-fazowy Prąd różnicowy ΔI [mA]: 30 Prąd znamionowy In [A]: 25Typ wył. różnicowego: ACWykonanie wył. RCCB: Standard (10kA)
Charakterystyka: B Długość: 81mm Eksploatacyjna zdolność łączeniowa: Ics: 6000A Liczba modułów: 1 Montaż: Szyna DIN/TH 35mm Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: Un: ~230V/50Hz Napięcie znamionowe izolacji: Ui: 500V Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 6kA Szerokość: 18mm Temperatura pracy: -25 °C /+40°C Wysokość: 67mm Zwarciowa zdolność łączeniowa: 6kA Stopień szczelności: IP20 Prąd znamionowy: In: 20A Typ: A Marka: Schelinger
Charakterystyka: C Długość: 81mm Eksploatacyjna zdolność łączeniowa: Ics: 6kA Liczba modułów: 1 Montaż: Szyna DIN/TH 35mm Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: Un: ~230V/50Hz Napięcie znamionowe izolacji: Ui: 500V Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 6kA Szerokość: 18mm Temperatura pracy: -25 °C /+40°C Wysokość: 67mm Zwarciowa zdolność łączeniowa: 6kA Stopień szczelności: IP20 Prąd znamionowy: In: 25A Typ: A Marka: Schelinger
Charakterystyka: C Długość: 81mm Eksploatacyjna zdolność łączeniowa: Ics: 6kA Liczba modułów: 1 Montaż: Szyna DIN/TH 35mm Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: Un: ~230V/50Hz Napięcie znamionowe izolacji: Ui: 500V Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 6kA Szerokość: 18mm Temperatura pracy: -25 °C /+40°C Wysokość: 67mm Zwarciowa zdolność łączeniowa: 6kA Stopień szczelności: IP20 Prąd znamionowy: In: 20A Typ: A Marka: Schelinger
KRD6-2/40/30-A Wyłącznik różnicowo-prądowy Nr katalogowy: 23189Producent: KanluxKategoria produktu: Rozdział energii - Aparatura modułowa Parametry techniczne:częstotliwość znamionowa 50/60Hz do zainstalowania na szynie DIN 35 mm dwa bieguny ochrona przed ciałami stałymi przekraczającymi 12mm do zastosowania wewnątrz dopuszczalna temperatura otoczenia od -25 do 40 stopni zgodność z normami europejskimi
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym Ex9BL-N 1P+N B16 30mA NOARK Wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym dostępne są dla wytrzymałości zwarciowej 10 kA dla serii Ex9BL-H oraz 6 kA dla serii Ex9BL-N. Urządzenia spełniają wymagania normy IEC/EN 61009. Takie rozwiązania ochronne są przeznaczone do użytku domowego oraz zastosowań przemysłowych. Pozwalają one ograniczyć przestrzeń montażową w porównaniu z osobnym stosowaniem tradycyjnych wyłączników...
Charakterystyka: B Długość: 81mm Eksploatacyjna zdolność łączeniowa: Ics: 6kA Liczba modułów: 1 Montaż: Szyna DIN/TH 35mm Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: Un: ~230V/50Hz Napięcie znamionowe izolacji: Ui: 500V Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 6kA Szerokość: 18mm Temperatura pracy: -25 °C /+40°C Wysokość: 67mm Zwarciowa zdolność łączeniowa: 6kA Stopień szczelności: IP20 Prąd znamionowy: In: 25A Typ: AC Marka: Schelinger
Charakterystyka: C Długość: 77mm Eksploatacyjna zdolność łączeniowa: Ics: 4,5kA Liczba modułów: 2 Montaż: Szyna DIN/TH 35mm Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: Un: 240V~ 50Hz Napięcie znamionowe izolacji: Ui: 500V Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 4,5kA Szerokość: 36mm Temperatura pracy: -5°C /+40°C Wysokość: 74mm Zwarciowa zdolność łączeniowa: 1kA Stopień szczelności: IP20 Prąd znamionowy: In: 6A Typ: AC Marka: Schelinger
Charakterystyka: B Długość: 81mm Eksploatacyjna zdolność łączeniowa: Ics: 6000A Liczba modułów: 1 Montaż: Szyna DIN/TH 35mm Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: Un: ~230V/50Hz Napięcie znamionowe izolacji: Ui: 500V Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 6kA Szerokość: 18mm Temperatura pracy: -25 °C /+40°C Wysokość: 67mm Zwarciowa zdolność łączeniowa: 6kA Stopień szczelności: IP20 Prąd znamionowy: In: 6A Typ: A Marka: Schelinger
Charakterystyka: B Długość: 81mm Eksploatacyjna zdolność łączeniowa: Ics: 6kA Liczba modułów: 1 Montaż: Szyna DIN/TH 35mm Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: Un: ~230V/50Hz Napięcie znamionowe izolacji: Ui: 500V Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 6kA Szerokość: 18mm Temperatura pracy: -25 °C /+40°C Wysokość: 67mm Zwarciowa zdolność łączeniowa: 6kA Stopień szczelności: IP20 Prąd znamionowy: In: 6A Typ: AC Marka: Schelinger
Charakterystyka: B Długość: 81mm Eksploatacyjna zdolność łączeniowa: Ics: 6kA Liczba modułów: 1 Montaż: Szyna DIN/TH 35mm Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: Un: ~230V/50Hz Napięcie znamionowe izolacji: Ui: 500V Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 6kA Szerokość: 18mm Temperatura pracy: -25 °C /+40°C Wysokość: 67mm Zwarciowa zdolność łączeniowa: 6kA Stopień szczelności: IP20 Prąd znamionowy: In: 10A Typ: AC Marka: Schelinger
Charakterystyka: B Długość: 81mm Eksploatacyjna zdolność łączeniowa: Ics: 6kA Liczba modułów: 1 Montaż: Szyna DIN/TH 35mm Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: Un: ~230V/50Hz Napięcie znamionowe izolacji: Ui: 500V Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 6kA Szerokość: 18mm Temperatura pracy: -25 °C /+40°C Wysokość: 67mm Zwarciowa zdolność łączeniowa: 6kA Stopień szczelności: IP20 Prąd znamionowy: In: 16A Typ: AC Marka: Schelinger
Schneider Electric Wyzwalacz wzrostowy Acti9 + styk MX+OF-230/400 100-415 VAC 110-130 VDC, o numerze A9N26946, łączy funkcjonalność wyzwalacza wzrostowego oraz styku pomoczniczego, przemiennego. Parametry podstawoweIndeks produktu A9N26946gama produktów Acti 9Gama produktów C120 ,C60 ,Clariogama produktów ClarioGama produktów DPN ,DPN Vigi ,ID ,Libriogama produktów LibrioGama produktów ProDisgama produktów Prodisnapięcie sterujące [Uc] 100...415 V AC 50/60...
Wyłącznik różnicowoprądowy Ex9L-N 4P 25A 100mA NOARKStopień ochrony (IP) IP20Wymiar obudowy (zgodnie z DIN 43880) 4Ochrona selektywna NIEWytrzymałość na udar prądowy 3Możliwość dodatkowego wyposażenia NIEPrąd znamionowy 25Sposób montażu Szyna TH-35Znamionowy prąd różnicowy 0.1Rodzaj prądu upływu ACWytrzymałość zwarciowa (Icw) 6Liczba biegunów 4Napięcie znamionowe 400Głębokość wbudowania 79Częstotliwość 50 HzWyzwalanie krótkozwłoczne NIE...
Charakterystyka: C Długość: 81mm Eksploatacyjna zdolność łączeniowa: Ics: 6kA Liczba modułów: 1 Montaż: Szyna DIN/TH 35mm Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: Un: ~230V/50Hz Napięcie znamionowe izolacji: Ui: 500V Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 6kA Szerokość: 18mm Temperatura pracy: -25 °C /+40°C Wysokość: 67mm Zwarciowa zdolność łączeniowa: 6kA Stopień szczelności: IP20 Prąd znamionowy: In: 10A Typ: A Marka: Schelinger
Charakterystyka: C Długość: 81mm Eksploatacyjna zdolność łączeniowa: Ics: 6kA Liczba modułów: 1 Montaż: Szyna DIN/TH 35mm Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: Un: ~230V/50Hz Napięcie znamionowe izolacji: Ui: 500V Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 6kA Szerokość: 18mm Temperatura pracy: -25 °C /+40°C Wysokość: 67mm Zwarciowa zdolność łączeniowa: 6kA Stopień szczelności: IP20 Prąd znamionowy: In: 6A Typ: AC Marka: Schelinger

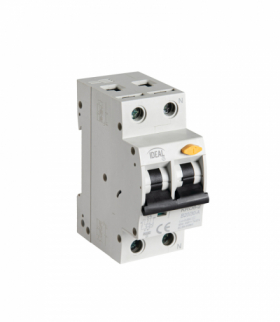

Wyłącznik róznicowo-prądowy, z członem nadmiarowym, 6kA, 2P KRO6 Kanlux 23223 Producent: KanluxKod producenta: 23223 Wyłącznik różnicowo-prądowy z zabezpieczeniem nadmiarowo-prądowym służy do ochrony przed przeciążeniami i zwarciami w instalacjach i urządzeniach oraz do ochrony przeciwporażeniowej.Parametry techniczne:EAN13 5905339232236Wysokość [mm] 81Szerokość [mm] 35Długość [mm] 75Waga 196gJednostka sprzedaży sztukaKarton zbiorczy...
Charakterystyka: B Długość: 77mm Eksploatacyjna zdolność łączeniowa: Ics: 4,5kA Liczba modułów: 2 Montaż: Szyna DIN/TH 35mm Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: Un: 240V~ 50Hz Napięcie znamionowe izolacji: Ui: 500V Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 4,5kA Szerokość: 36mm Temperatura pracy: -5°C /+40°C Wysokość: 74mm Zwarciowa zdolność łączeniowa: 1kA Stopień szczelności: IP20 Prąd znamionowy: In: 6A Typ: AC Marka: Schelinger
Charakterystyka: C Długość: 81mm Eksploatacyjna zdolność łączeniowa: Ics: 6kA Liczba modułów: 1 Montaż: Szyna DIN/TH 35mm Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: Un: ~230V/50Hz Napięcie znamionowe izolacji: Ui: 500V Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 6kA Szerokość: 18mm Temperatura pracy: -25 °C /+40°C Wysokość: 67mm Zwarciowa zdolność łączeniowa: 6kA Stopień szczelności: IP20 Prąd znamionowy: In: 16A Typ: AC Marka: Schelinger
Wyłącznik różnicowoprądowy 1-fazowy DFS2 040-2/0,03-ACIndeks katalogowy:DN-72134602Producent:DOEPKEIlość faz wyłącznika:1-fazowyPrąd różnicowy ΔI [mA]:30Prąd znamionowy In [A]:40Typ wył. różnicowego:ACWykonanie wył. RCCB:Standard (10kA)
Parametry podstawoweIndeks produktu A9A26500gama produktów Acti 9Gama produktów ARA ,iC60 ,iDPN Vigi ,iID ,iSW-NA ,RCAnapięcie sterujące [Uc] 230 V AC 50/60 Hzpróg napięcia wyzwalającego 255 V ,275 V / 3...15 s ,300 V / 1...5 s ,350 V / 0,25...0,75 s ,400 V / 0,07...0,2 sskrócona nazwa urządzenia iMSUszerokość w modułach 9 mm 2Typ produktu lub komponentu wyzwalacz nadnapięciowyZgodność produktu ARA ,iC60 ,iDPN...
Wyłącznik różnicowoprądowy Ex9L-N 2P 40A A 30mA NOARKCzęstotliwość 50 HzWyzwalanie krótkozwłoczne NIESzerokość wyrażona liczbą modułów 2Ochrona selektywna NIEWytrzymałość na udar prądowy 3Możliwość dodatkowego wyposażenia NIEStopień ochrony (IP) IP20Wymiar obudowy (zgodnie z DIN 43880) 2Prąd znamionowy 40Sposób montażu Szyna TH-35Rodzaj prądu upływu AWytrzymałość zwarciowa (Icw) 6Znamionowy prąd różnicowy 0.03Napięcie znamionowe 230Liczba...
Charakterystyka: B Długość: 81mm Eksploatacyjna zdolność łączeniowa: Ics: 6kA Liczba modułów: 1 Montaż: Szyna DIN/TH 35mm Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: Un: ~230V/50Hz Napięcie znamionowe izolacji: Ui: 500V Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 6kA Szerokość: 18mm Temperatura pracy: -25 °C /+40°C Wysokość: 67mm Zwarciowa zdolność łączeniowa: 6kA Stopień szczelności: IP20 Prąd znamionowy: In: 20A Typ: AC Marka: Schelinger
Wyłącznik różnicowoprądowy Ex9L-N 4P 40A A 30mA NOARK Wyłączniki różnicowoprądowe Ex9L przeznaczone są do aplikacji domowych i przemysłowych. Ich konstrukcja oparta jest na klasycznej zasadzie działania magnesu stałego oraz przekaźnika spolaryzowanego. Zaletą takiego rozwiązania jest niezależność funkcji ochronnych od napięcia. Odpowiednia wartość napięcia jest konieczna tylko podczas okresowego testu wyłącznika różnicowoprądowego za pomocą przycisku „T”. Wyłączniki różnicowoprądowe powinny...
KRD6-4/100/30-A Wyłącznik różnicowo-prądowy Nr katalogowy: 23198Producent: KanluxKategoria produktu: Rozdział energii - Aparatura modułowa Parametry techniczne:częstotliwość znamionowa 50/60Hz do zainstalowania na szynie DIN 35 mm ochrona przed ciałami stałymi przekraczającymi 12mm dopuszczalna temperatura otoczenia od -25 do 40 stopni do zastosowania wewnątrz zgodność z normami europejskimi
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym Ex9BL-N 1P+N B20 30mA NOARK Wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym dostępne są dla wytrzymałości zwarciowej 10 kA dla serii Ex9BL-H oraz 6 kA dla serii Ex9BL-N. Urządzenia spełniają wymagania normy IEC/EN 61009. Takie rozwiązania ochronne są przeznaczone do użytku domowego oraz zastosowań przemysłowych. Pozwalają one ograniczyć przestrzeń montażową w porównaniu z osobnym stosowaniem tradycyjnych wyłączników...
Charakterystyka: C Długość: 81mm Eksploatacyjna zdolność łączeniowa: Ics: 6000kA Liczba modułów: 1 Montaż: Szyna DIN/TH 35mm Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: Un: ~230V/50Hz Napięcie znamionowe izolacji: Ui: 500V Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 6kA Szerokość: 18mm Temperatura pracy: -25 °C /+ 40°C Wysokość: 67mm Zwarciowa zdolność łączeniowa: 6kA Stopień szczelności: IP20 Prąd znamionowy: In: 20A Typ: AC Marka: Schelinger
Charakterystyka: C Długość: 81mm Eksploatacyjna zdolność łączeniowa: Ics: 6kA Liczba modułów: 1 Montaż: Szyna DIN/TH 35mm Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: Un: ~230V/50Hz Napięcie znamionowe izolacji: Ui: 500V Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 6kA Szerokość: 18mm Temperatura pracy: -25 °C /+40°C Wysokość: 67mm Zwarciowa zdolność łączeniowa: 6kA Stopień szczelności: IP20 Prąd znamionowy: In: 10A Typ: AC Marka: Schelinger
KRD6-2/63/30 Wyłącznik różnicowo-prądowy Nr katalogowy: 23182Producent: KanluxKategoria produktu: Rozdział energii - Aparatura modułowa Parametry techniczne:częstotliwość znamionowa 50/60Hz do zainstalowania na szynie DIN 35 mm dwa bieguny ochrona przed ciałami stałymi przekraczającymi 12mm do zastosowania wewnątrz dopuszczalna temperatura otoczenia od -25 do 40 stopni zgodność z normami europejskimi
Parametry podstawoweIndeks produktu A9A26960gama produktów Acti 9Gama produktów iC60 ,iDPN Vigi ,iID ,iSW-NAnapięcie sterujące [Uc] 220...240 V AC 50/60 Hzskrócona nazwa urządzenia iMNszerokość w modułach 9 mm 2Typ produktu lub komponentu wyzwalacz podnapięciowytyp sterowania STANDARDZgodność produktu ARA ,iC60 ,iDPN Vigi ,iID ,iSW-NA ,pojedynczy zacisk ,RCA ,zacisk podwójny
Wyłącznik różnicowoprądowy Ex9L-N 4P 40A 100mA NOARK Wyłączniki różnicowoprądowe Ex9L przeznaczone są do aplikacji domowych i przemysłowych. Ich konstrukcja oparta jest na klasycznej zasadzie działania magnesu stałego oraz przekaźnika spolaryzowanego. Zaletą takiego rozwiązania jest niezależność funkcji ochronnych od napięcia. Odpowiednia wartość napięcia jest konieczna tylko podczas okresowego testu wyłącznika różnicowoprądowego za pomocą przycisku „T”. Wyłączniki różnicowoprądowe powinny...
Wyłącznik różnicowoprądowy Ex9L-N 4P 40A 300mA NOARK Liczba biegunów 4 Napięcie znamionowe 400 Głębokość wbudowania 79 Częstotliwość 50 Hz Wyzwalanie krótkozwłoczne NIE Szerokość wyrażona liczbą modułów 4 Ochrona selektywna NIE Wytrzymałość na udar prądowy 3 Możliwość dodatkowego wyposażenia NIE Stopień ochrony (IP) IP20 Wymiar obudowy (zgodnie z DIN 43880) 4 Prąd znamionowy 40 Sposób montażu Szyna TH-35 Znamionowy prąd różnicowy 0.3 Rodzaj prądu upływu AC Wytrzymałość zwarciowa (Icw) 6
Wyłącznik różnicowoprądowy R-P 4P 30mA AC 40A Elektro INQ RCB-4P-40 Nazwa Producenta INQ Indeks Producenta RCB-4P-40 EAN 5902767415941 Materiał Tworzywo sztuczne Stopień ochrony (IP) 20 Sposób montażu Na szynę TH35 Marka Elektro...
Wyłącznik różnicowoprądowy Ex9L-N 2P 40A 300mA NOARKZnamionowy prąd różnicowy 0.3Napięcie znamionowe 230Wyzwalanie krótkozwłoczne NIEWytrzymałość na udar prądowy 3Możliwość dodatkowego wyposażenia NIEWytrzymałość zwarciowa (Icw) 6Ochrona selektywna NIERodzaj prądu upływu ACStopień ochrony (IP) IP20Głębokość wbudowania 79Prąd znamionowy 40Liczba biegunów 2Częstotliwość 50 HzWymiar obudowy (zgodnie z DIN 43880) 2Sposób montażu Szyna TH-35...
Wyłącznik różnicowoprądowy 3-fazowy DFS4 025-4/0,03-ACIndeks katalogowy:DN-72124902Producent:DOEPKEIlość faz wyłącznika:3-fazowyPrąd różnicowy ΔI [mA]:30Prąd znamionowy In [A]:25Typ wył. różnicowego:ACWykonanie wył. RCCB:Standard (10kA)
Wyłącznik różnicowoprądowy Ex9L-N 4P 63A 30mA NOARKPrąd znamionowy 63Sposób montażu Szyna TH-35Rodzaj prądu upływu ACWytrzymałość zwarciowa (Icw) 6Znamionowy prąd różnicowy 0.03Napięcie znamionowe 400Liczba biegunów 4Głębokość wbudowania 79Częstotliwość 50 HzWyzwalanie krótkozwłoczne NIESzerokość wyrażona liczbą modułów 4Ochrona selektywna NIEWytrzymałość na udar prądowy 3Możliwość dodatkowego wyposażenia NIEStopień ochrony (IP) IP20Wymiar...
Parametry podstawoweIndeks produktu A9A26478gama produktów Acti 9Gama produktów iC60 ,iDPN Vigi ,iID ,iSW-NAnapięcie sterujące [Uc] 12 V AC 50/60 Hz ,12 V DC ,24 V AC 50/60 Hz ,24 V DCskrócona nazwa urządzenia iMXszerokość w modułach 9 mm 2Typ produktu lub komponentu mechanizm zwalniający wyzwalacza wzrostowegoZgodność produktu ARA ,iC60 ,iDPN Vigi ,iID ,iSW-NA ,pojedynczy zacisk ,RCA ,zacisk podwójny
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym Ex9BL-N 1P+N B25 30mA NOARK Wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym dostępne są dla wytrzymałości zwarciowej 10 kA dla serii Ex9BL-H oraz 6 kA dla serii Ex9BL-N. Urządzenia spełniają wymagania normy IEC/EN 61009. Takie rozwiązania ochronne są przeznaczone do użytku domowego oraz zastosowań przemysłowych. Pozwalają one ograniczyć przestrzeń montażową w porównaniu z osobnym stosowaniem tradycyjnych wyłączników...
Wyłącznik różnicowoprądowy R-P 2P 30mA AC 25A Elektro INQ RCB-2P-25 Nazwa Producenta INQ Indeks Producenta RCB-2P-25 EAN 5902767415910 Materiał Tworzywo sztuczne Stopień ochrony (IP) 20 Sposób montażu Na szynę TH35 Marka Elektro...
Charakterystyka: B Długość: 77mm Eksploatacyjna zdolność łączeniowa: Ics: 4,5kA Liczba modułów: 2 Montaż: Szyna DIN/TH 35mm Napięcie udarowe: Uimp: 4kV Napięcie znamionowe: Un: 240V~ 50Hz Napięcie znamionowe izolacji: Ui: 500V Prąd różnicowy: 30mA Prąd zwarciowy umowny: Inc: 4,5kA Szerokość: 36mm Temperatura pracy: -5°C /+40°C Wysokość: 74mm Zwarciowa zdolność łączeniowa: 1kA Stopień szczelności: IP20 Prąd znamionowy: In: 10A Typ: AC Marka: Schelinger
Wyłącznik różnicowoprądowy R-P 4P 30mA AC 63A Elektro INQ RCB-4P-63 Nazwa Producenta INQ Indeks Producenta RCB-4P-63 EAN 5902767415958 Materiał Tworzywo sztuczne Stopień ochrony (IP) 20 Sposób montażu Na szynę TH35 Marka Elektro...
Wyłącznik różnicowoprądowy 3-fazowy DFS4 063-4/0,03-ACProducent:DOEPKEIlość faz wyłącznika:3-fazowyPrąd różnicowy ΔI [mA]:30Prąd znamionowy In [A]:63Typ wył. różnicowego:ACWykonanie wył. RCCB:Standard (10kA)
Wyłączniki różnicowoprądowe Ex9L-N 2P 40A A 100mA NOARKStopień ochrony (IP) IP20Wymiar obudowy (zgodnie z DIN 43880) 2Ochrona selektywna NIEWytrzymałość na udar prądowy 3Możliwość dodatkowego wyposażenia NIEPrąd znamionowy 40Sposób montażu Szyna TH-35Znamionowy prąd różnicowy 0.1Rodzaj prądu upływu AWytrzymałość zwarciowa (Icw) 6Liczba biegunów 2Napięcie znamionowe 230Głębokość wbudowania 79Częstotliwość 50 HzWyzwalanie krótkozwłoczne NIE...
