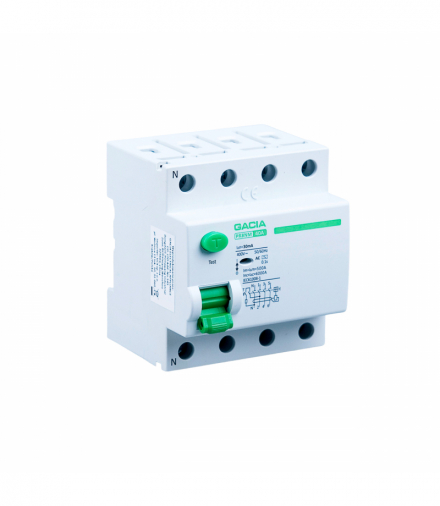

Wyłącznik różnicowoprądowy RCCB 6kA 4P 40A 30mA typ: A GACIA

Wyłącznik różnicowoprądowy PR8NM typu A/AC

potocznie różnicówka, wyłącznik przeciwporażeniowy, bezpiecznik różnicowoprądowy (w użyciu są angielskie skrótowce RCD, od ‘residual current device’, i RCCB, od ‘residual current circuit breaker’) – to elektryczne urządzenie zabezpieczające, które rozłącza obwód po wykryciu, że prąd elektryczny z niego wypływający nie jest równy prądowi wpływającemu. Służy do ochrony ludzi przed porażeniem prądem elektrycznym przy dotyku pośrednim i bezpośrednim, ogranicza także skutki uszkodzenia urządzeń i innych niepożądanych zdarzeń, w tym – lecz nie wyłącznie – możliwości powstania pożaru. Znajduje zastosowanie w budownictwie i przemyśle.

Wyłączniki różnicowoprądowe linii PR8NM typu A/AC stosuje się w obwodach elektrycznych zasilanych prądem 50/60 Hz o napięciu znamionowym 230 V dla wyłączników dwu polowych i 400 V dla wyłączników czteropolowych i prądzie znamionowym 25 A do 63 A.

Wyłączniki różnicowoprądowe linii PR8NM typu A/AC wykonanie są zgodnie z normą IEC/EN 61008-1.

Produkt może być montowany wyłącznie przez osoby uprawione.

Przed montażem należy odłączyć zasilanie.

Bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.

Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.

Wyłączniki różnicowoprądowe linii PR8NM typu A/AC wyposażone są przycisk TEST służący do sprawdzania poprawności wewnętrznego działania urządzenia – test należy wykonywać co 30 dni.

DANE TECHNICZNE:

• typ: A
• prąd znamion.: 40A
• znamionowy prąd różnicowy A: 30mA
• znamionowa zdolność łączeniowa prądu różnicowego A: 500
• czas wyzwolenia: 0,1 s
• odporność na udar napięciowy U imp: 6000V
• wytrzymałość zwarciowa Inc: 6000
• stopień zanieczyszczenia: 2
• napięcie znamionowe Ue: 400V
• izolacja znamionowa Ui: 500V
• częstotliwość prądu Hz: 50/60
• żywotność elektryczna: 4000
• żywotność mechaniczna: 4000
• wskaźnik pozycji pracy: tak
• stopień ochrony: IP 20
• temp. składowania: -30/+70°C
• temp. pracy: -30/+50°C
• maksymalny przekrój przewodów łączeniowych:25 mm2
• moment dokręcenia zacisków łączeniowych: 3Nm
• możliwość podłączenia za pomocą szyn grzebieniowych: tak
