Wyłącznik kombinowany K60 DPNVigiK-B16-30-A B 16A 1N-biegunowy 30 mA typ A, A9D23616 Schneider Electric

Indeks:: SE-A9D23616
ID:: 114499

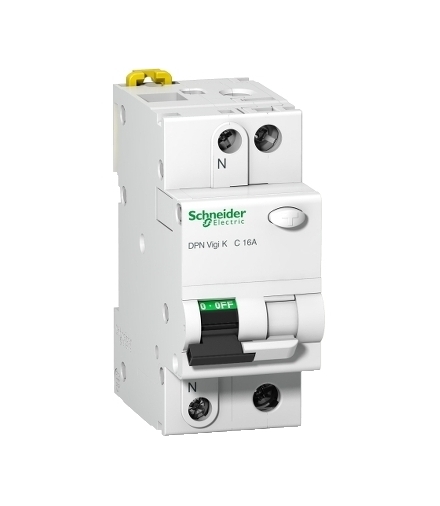

Wyłącznik kombinowany K60 DPNVigiK-B16-30-A B 16A 1N-biegunowy 30 mA... - Zdjęcie główne

Więcej szczegółów

261,38 zł

Dostępność: Brak

Powiadom mnie kiedy będzie dostępny

Wyślij

Twoja ocena została dodana.

Wystąpił błąd podczas dodawania oceny.

Tylko zalogowani klienci mogą oceniać produkty.

ocena: 5 / 5

OCENY NIE SĄ WERYFIKOWANE Nie oceniłeś jeszcze tego produktu.
Liczba oddanych głosów: 2

Opis
Więcej informacji
Koszty dostawy
Formy płatności
Dane GPSR

Schneider Electric Wyłącznik kombinowany różnicowoprądowy z członem nadprądowym, o numerze A9D23616, serii DPNVigiK, DPNVigiK-B16-30-1N-A, 1N-biegunowy, prąd znamionowy 16A, czułość 30 mA, typ A - poprawnie reaguje na prądy upływu sinusoidalne i wyprostowane pulsacyjne, charakterystyka wyzwalania B, wytrzymałosć zwarciowa 6 kA. Pozwala na realizację ochrony przeciwporażeniowej oraz chroni przed zwarciami i przeciążeniami w instalacjach elektrycznych. . Dwuczłonowa dźwignia informuje, który z członów wyłącznika wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe -zielony wskaźnik potwierdzający otwarcie styków wyłącznika. Możliwość sprawdzania poprawności działania przyciskiem kontrolnym "T" jedynie raz do roku, przez pierwsze 7 lat użytkowania.

Parametry podstawowe

Indeks produktu	A9D23616
charakterystyka	B
czułość na prad upływu	30 mA
gama produktów	Acti 9
ilość zabezpieczonych biegunów	1
Nazwa produktu	Acti 9 DPN Vigi K
Opis biegunów	1P + N
położenie neutralne	LEFT
rodzaj sieci	prąd przemienny (AC)
skrócona nazwa urządzenia	DPN Vigi K
technologia wyzwalacza	termomagnetyczny
Typ produktu lub komponentu	wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO)
typ zabepieczenia różnicowoprądowego	typ A
zastosowanie urządzenia	dystrybucja
zdolność wyłączania	Icn 6000 A at 220...240 V AC 50 Hz conforming to EN/IEC 61009-2-1
Znak jakości	VDE
zwłoka zabezpieczenia różnicowoprądowego	bezzwłoczny
[In] prąd znamionowy	16 A

Parametry uzupełniające

częstotliwość sieci	50 Hz
granica wyzwalania magnetycznego	3...5 x In
głębokość	72 mm
gługość odizolowanego odcinka	15 mm[ ][ ](góra lub dół)
klasa ograniczenia	3 zgodnie z EN/IEC 61009-2-1
kolor	biały RAL 9003
lokalizacja urządzenia w systemie	odejście
Masa produktu	125 g
moment dokręcania	2 N.m (góra lub dół)
podstawa montażowa	szyna DIN
przyłącza - zaciski	tunnel type terminal, neutral rigid wire(s) 1...16 mm² max
	tunnel type terminal, phase rigid wire(s) 1...25 mm² max
	zacisk typu tunelowego, faza elastyczny przewód/przewody 1...16 mm² maks.
	zacisk typu tunelowego, neutralny elastyczny przewód/przewody 1...10 mm² maks.
rozstaw przyłączy
sposób montażu	zatrzaskowy
sygnalizacja lokalna	ZAŁ, WYŁ, wyzwolenie wskutek zwarcia
Szerokość	36 mm
szerokość w modułach 9 mm	4
technologia wyzwalania urządzenia różnicowoprądowego	niezależny od napięcia
trwałość elektryczna	20000 cykl
trwałość mechaniczna	20000 cykli
typ sterowania	dźwignia
wskazanie położenia styku	tak
wysokość	81 mm
zabepieczenie różnicowoprądowe	zintegrowane
znamionowa zdolność załączania i wyłączania	Idm 4500 A at 220...240 V AC 50 Hz conforming to EN/IEC 61009-2-1
Znamionowe napięcie izolacji [Ui]	400 V prąd przemienny (AC) 50 Hz
Znamionowe napięcie udarowe wytrzymywane [Uimp]	4 kV
[Ics] znamionowy prąd wyłączalny eksploatacyjny	6000 A 100 % x Icn at 220...240 V AC 50 Hz conforming to EN/IEC 61009-2-1
[Ue] znamionowe napięcie łączeniowe	220...240 V prąd przemienny (AC) 50 Hz

Środowisko pracy

kategoria przepięć	III zgodnie z IEC 60364
kompatybilność elektromagnetyczna	8/20 µs impuls wytrzymywany, 250 A zgodnie z EN/IEC 61009-2-1
normy	EN/IEC 61009-2-1
stopień ochrony IP	IP20 zgodnie z IEC 60529
	IP40 dla obudowa modułowa zgodnie z IEC 60529
stopień zanieczyszczenia	3
Temepratura otoczenia dla przechowywania	-30...70 °C
temperatura otoczenia dla pracy	-25...40 °C
wilgotność względna	95 % ( 55 °C )

Warunki gwarancji

Więcej informacji

Specyfikacja techniczna produktu
Cecha	Wartość
Rodzaj	RCBO (z członem nadprądowym)
Wysyłka w ciągu	4-7 dni roboczych
Typ	A
Charakterystyka	B
Liczba biegunów	2
Prąd znamionowy [A]	16
Prąd różnicowy [mA]	30
