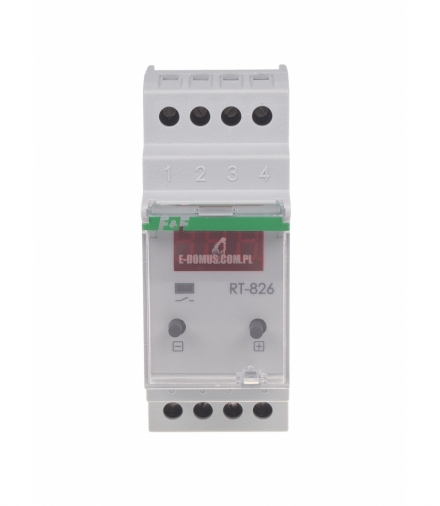

Regulator temperatury RT-826

Funkcje regulatora

• Tryb pracy: grzanie / chłodzenie.
• Korekcja wskazań ±9°C.
• Alarm przekroczenia temperatury o 5°C od wartości ustawionej.
• Projekcja wartości aktualnie mierzonej temperatury.

Działanie
Regulator, w zaleznosci od wybranego trybu pracy,  przeznaczony jest do sterowania urzadzeniami grzewczymi lub chlodzacymi. W trybie roboczym na wyswietlaczu wskazywana jest wartosc aktualnie mierzonej temperatury. Zamknięcie styku regulatora (załączenie sterowanego urzadzenia) sygnalizowane jest swieceniem LED czerwonej. Nastawy zadanej temperatury i histerezy  oraz trybu pracy dokonujemy za pomoca dwóch przycisków na czole regulatora. Przekroczenie temperatury o 5°C od nastawionej sygnalizowane jest pulsacją wyświetlacza. Opcjonalnie regulator realizuje dzwiekowa i wizualna sygnalizacje przekroczenia  temperatury mierzonej o 5°C powyżej ustawionej (np. w przypadku awarii sterowanego urządzenia lub "sklejenia" się styku regulatora.



Tryby pracy
-H-   - tryb GRZANIE
Do czasu uzyskania żądanej temperatury otoczenia styk przekaźnika jest zamknięty (urządzenie grzewcze załączone). Osiągnięcie zadanej temperatury powoduje otwarcie styku (urządzenie grzewcze wyłączone). Spadek temperatury o wartość histerezy powoduje ponowne zamkniecie styku. Przekroczenie temperatury mierzonej o 5°C powyżej temperatury nastawionej sygnalizowane jest szybką pulsacją cyfr (wartość mierzona) na wyświetlaczu.



-Hb-   - tryb GRZANIE z funkcją alarmu [+5°C]
Jak w trybie -H-. W przypadku przekroczenia temperatury mierzonej o 5°C powyżej temperatury nastawionej zostanie załączony alarm dźwiękowy. Opcjonalnie możliwe jest podłączenie zewnętrznej sygnalizacji świetlnej działającej wspólnie z sygnalizacją dźwiękową.

-O-    - tryb CHŁODZENIE
Do czasu uzyskania żądanej temperatury otoczenia styk przekaźnika jest zamknięty (urządzenie chłodzące załączone). Osiągnięcie zadanej temperatury powoduje otwarcie styku (urządzenie chłodzące wyłączone). Podwyższenie temperatury o wartość histerezy powoduje ponowne zamkniecie styku. Spadek temperatury mierzonej o 5°C poniżej wartości histerezy sygnalizowany jest szybką pulsacją cyfr (wartość mierzona) na wyświetlaczu.

-Ob-    - tryb CHŁODZENIE z funkcją alarmu [-5°C]
Jak w trybie -O-. W przypadku spadku temperatury mierzonej o 5°C poniżej wartości histerezy zostanie załączony alarm dźwiękowy. Opcjonalnie możliwe jest podłączenie zewnętrznej sygnalizacji świetlnej działającej wspólnie z sygnalizacją dźwiękową.
