ELEKTRONICZNY REGULATOR PRĘDKOŚCI OBROTOWEJ ARED 3 BREVE

ELEKTRONICZNY REGULATOR PRĘDKOŚCI OBROTOWEJ ARED 3

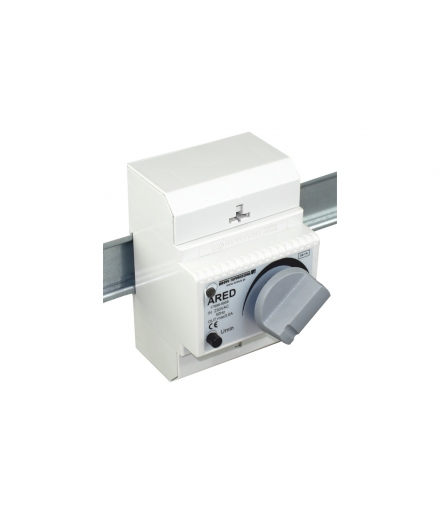

ARED to kompaktowy, elektroniczny regulator do bezstopniowej regulacji prędkości w układach wentylacji i nagrzewnicach. Jego zalety?

• możliwość montażu na szynie DIN (poznaj pozostałe modele modułowe)
• nastawa prędkości minimalnej
• dostęp do zacisków oraz bezpiecznika po zdjęciu obudowy
• wysoki stopień ochrony IP33

Elektroniczne regulatory ARED przeznaczone do bezstopniowej
zmiany p rędkości ob rotowej jedno fazowych silników
wentylatorowych. Przystosowane do montażu w instalacjach
wykorzystujących szynę DIN. Wyposażone we wskaźnik obecności
napięcia LED oraz nastawę prędkości minimalnej. Dostęp do zacisków
oraz bezpiecznika po zdjęciu pokrywy obudowy. Wykonanie
w stopniu ochrony IP33.

1. Zastosowanie.
Regulatory ARED służą do bezstopniowej zmiany prędkości obrotowej wentylatorów jednofazowych w układach wentylacyjnych i grzewczych (regulacja potencjometrem). Mogą być stosowane z wentylatorami przystosowanymi do regulacji prędkości obrotowej za pomocą zmiany napięcia metodą fazową. Napięcie jest regulowane metodą fazową co może powodować wzmożone odgłosy pracy silnika (szczególnie w dolnym zakresie obrotów).

2. Instalacja
Zwrócić uwagę na dopuszczalną temperaturę otoczenia regulatora. Regulator zamontować w pozycji pionowej na szynie DIN (T35). Zdjąć górną pokrywę regulatora, pod którą znajdują się zaciski prądowe oraz gniazdo bezpiecznika.
Wprowadzić przewody zasilające i silnikowe do odpowiednich zacisków, wyciąć otwór wlotowy dla przewodów w pokrywie a następnie założyć powrotnie pokrywę (połączeń dokonać zgodnie z diagramem zamieszczonym w instrukcji i z oznaczeniem zacisków na obudowie regulatora).
Włączyć regulator naciskając główny potencjometr Załączenie regulatora sygnalizuje zapalenie się zielonej kontrolki LED. Za pomocą dostępnego na panelu trymera, przy minimalnym ustawieniu potencjometru głównego, ustawić minimalną prędkość obrotową wentylatora. Prędkość minimalna powinna być zgodna z charakterystyką silnika i nie może schodzić poniżej dolnej granicy dla płynnego rozruchu silnika.
Po dokonaniu połączeń i ustawień sprawdzić poprawność działania regulatora za pomocą potencjometru.

3. Wymiana bezpiecznika.
Odłączyć przewody zasilające od zacisków prądowych.
Zdjąć górną pokrywę regulatora, aby uzyskać dostęp do gniazda bezpiecznika.
Wymienić wkładkę topikową.
Założyć powrotnie pokrywę regulatora. Podłączyć powrotnie przewody zasilające.

4. Zasady bezpieczeństwa
Instalacji, regulacji ustawień regulatora oraz wymiany bezpiecznika może dokonywać tylko uprawniony elektryk. Wykonanie jakichkolwiek czynności montażowo-regulacyjnych pod napięciem grozi porażeniem. Maksymalny prąd ciągły odbiornika nie może przekraczać prądu na jaki został zaprojektowany regulator. Sprzęt nie powinien być używany przez osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu.

5. Transport i składowanie.
Oryginalne opakowanie zastosowane przez producenta zapewnia bezpieczny dla regulatora transport oraz bezpieczne magazynowanie.
Podczas składowania należy używać wyłącznie oryginalnego opakowania.
Składować w temperaturze -5°C do +50°C.
