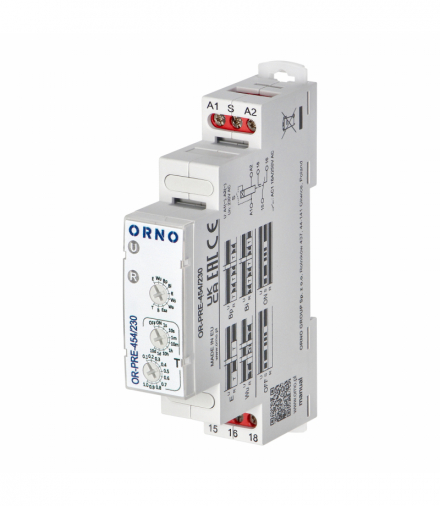

Przekaźnik czasowy 10 funkcji, 230VAC Orno OR-PRE-454/230

Przekaźnik czasowy 10 funkcji, 230VAC

Wielofunkcyjny przekaźnik to modułowe urządzenie, które odpowiada za sterowanie działaniem innego urządzenia lub obwodu w określonej funkcji czasu. Produkt jest przydatny zarówno w układach przemysłowych, jak i domowych. Są elementem instalacji zasilającej np. wentylację, ogrzewanie, sygnalizację czy oświetlenie. Jak sama nazwa wskazuje, głównym zmiennym parametrem urządzenia jest właśnie czas. Przekaźnik posiada z przodu trzy pokrętła – pierwsze służy do wyboru trybu pracy, drugie określa zakres czasu (8 zakresów do wyboru), a trzecie nastawę czasu, która realizowana jest w sposób płynny. Ten model realizuje aż 10 funkcji – opóźnione załączenie (E), załączenie na nastawiony czas (Wu), symetryczna praca cykliczna rozpoczynająca się od przerwy (Bp), symetryczna praca cykliczna rozpoczynająca się od załączenia (Bi), opóźnione wyłączenie sterowane zestykiem S (R), jednokrotne załączenie na nastawiony czas, wyzwalane zamknięciem zestyku sterującego S (Ws), załączenie na nastawiony czas, wyzwalane otwarciem zestyku sterującego S (Wa), opóźnione załączenie i wyłączenie sterowane zestykiem S (Esa), praca cykliczna sterowana zamykaniem zestyku sterującego S (B), generacja impulsu 0,5 s po upływie czasu T (T). Przekaźnik realizuje również funkcję podstawową ON/OFF – może być stale załączony lub wyłączony. Produkt przeznaczony jest do montażu na szynę DIN 35mm w położeniu dowolnym, a solidne zaczepienie gwarantują dwa zaczepy - górny i dolny. Montaż przewodów w zaciskach odbywa się za pomocą śruby uniwersalnej. Napięcie zasilania - 230VAC.

• Liczba i rodzaj zestyków: 1P
• Temperatura składowania: od -40°C do +70°C
• Materiał styków: AgSnO2
• Obciążenie znamionowe AC1: 16 A / 250 V AC
• Stopień ochrony (IP): 20
• Obciążenie znamionowe DC1: 16 A / 24 V DC
• Maksymalna moc łączeniowa w kategorii AC1: 4000VA
• Rezystancja zestyków: ≤ 100mΩ
• Maksymalna częstość łączeń: 600 cykli/h
• Napięcie znamionowe: 230V AC
• Roboczy zakres napięcia zasilania: 0,9 - 1,1 Un
• Wymiary - głębokość: 90mm
• Kategoria przepięciowa: III
• Klasa Palności Obudowy UL94: V0
• Wymiary - szerokość: 17,5mm
• Trwałość łączeniowa AC1: >, 0,5 x 10
