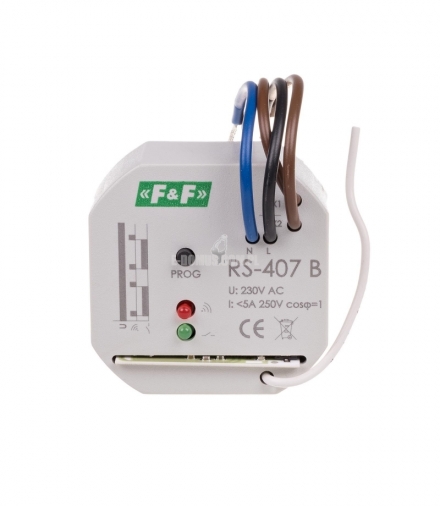

Bistabilny przekaźnik sterowania radiowego RS-407 B

Działanie
Impuls spowodowany naciśnięciem przycisku na pilocie powoduje przesłanie kodowanego sygnału do odbiornika. Pilot posiada zabezpieczenie przed zerwaniem transmisji po puszczeniu przycisku. Dzieki temu nawet najkrótsza aktywacja funkcji powoduje transmisje pełnej ramki danych. Transmisja danych z pilota sygnalizowana jest miganiem czerwonej LED na pilocie. W chwili rozpoznania sygnału odbiornik zmieni położenie styku na przeciwne.

Odbiornik RS-407B współpracuje z dedykowanymi urządzeniami produkcji F&F: nadajnikami RS-P (pilot) i RS-N (nadajnik podtynkowy). W pamięci odbiornika można zapisać do 32 nadajników.
Zasięg działania systemu wynosi do 100m (zasięg działania zależy od wielu czynników, między innymi od: warunków atmosferycznych (wilgotność), charakterystyka terenu (odbicia), wysokości ułożenia odbiornika i nadajnika, oraz wszelkiego rodzaju przeszkód, np. ścian).


UWAGA!
Przed ostatecznym montażem odbiornika dokonać testów.
Odbiornik wyposażony jest w przycisk PROG umożliwiający powiązanie danego pilota/przycisku z odbiornikiem oraz kasowanie pamięci odbiornika.


Programowanie
Naciśnięcie i przytrzymanie przycisku PROG >,5sek. powoduje wejście w stan programowania. Po wejściu w tryb uczenia odbiornik oczekuje na przychodzące transmisje z pilota (naciśnięcie wybranego przycisku pilota). Następuje weryfikacja programu. Jeżeli przycisk danego pilota nie był wcześniej zaprogramowany, to nastąpi zapis danych identyfikacyjnych. W czasie jednej otwartej sesji programowania odbiornika można przypisać wiele pilotów. Krótkie naciśnięcie przycisku <,1sek. powoduje wyjście ze stanu programowania.
Naciśnięcie i przytrzymanie przycisku PROG >,8sek. powoduje wykasowanie pamięci. Po operacji kasowania z pamięci nieulotnej, usuwane sa wszystkie dane pilotów, a następnie pamięć formatowana jest do ponownego programowania.


Sygnalizacja odbiornika
LED czerwona
migająca losowo: tryb odbierania danych
migająca szybko: kasowanie pamięci
mignięcie długie: zapamiętanie funkcji (pilota)
mignięcie krótkie: funkcja (pilot) już zdefiniowana
3 mignięcia: pamięć pełna
długie mignięcie: formatowanie pamięci po włączeniu
czerwona krótkie mignięcie: test pamięci po włączeniu

LED zielona
migająca co 1 s: tryb uczenia
mignięcie długie: aktywacja wyjścia
