Ogranicznik przepięć fotowoltaiczny DC B+C 3P 1000V PV50 12,5 Ka GDT (iskiernikowy) (N8UEe!+2/12.5) VCX

Indeks:: DC BC3P 1000 PV50 12,5 KA N8UE
EAN:: 5901122682363
ID:: 247783

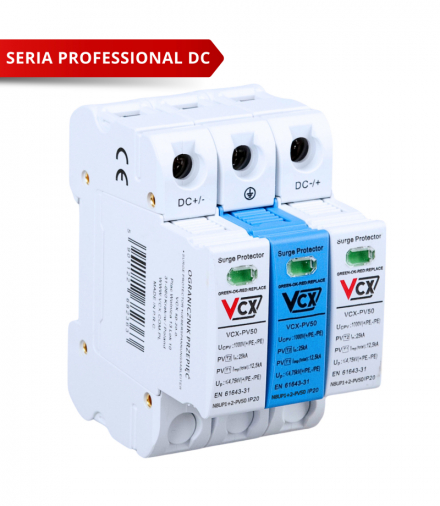

Ogranicznik przepięć fotowoltaiczny DC B+C 3P 1000V PV50 12,5 Ka GDT... - Zdjęcie główne

to szczytowe i nowatorskie osiągnięcie w zakresie ochrony odgromowej instalacji PV (fotowoltaicznych). Model nieoferowany dotychczas w Polsce. VCX-50PV-B+C klasy T1T2 Iimp (Itotal) = 12,5kA Professional – to ochronnik który jest zbudowany z wykorzystaniem specjalnego warystora (MOV) o dużym przepływie oraz iskiernika gazowego (GDT) . Dlatego, użycie jednego lub dwóch warystorów może spełnić standardy, dla osiągnięcia wyników których których inni producenci potrzebują zastosować...

Więcej szczegółów

240,39 zł

Dostępność: Brak

Powiadom mnie kiedy będzie dostępny

Wyślij

Twoja ocena została dodana.

Wystąpił błąd podczas dodawania oceny.

Tylko zalogowani klienci mogą oceniać produkty.

ocena: 5 / 5

OCENY NIE SĄ WERYFIKOWANE Nie oceniłeś jeszcze tego produktu.
Liczba oddanych głosów: 1

Opis
Więcej informacji
Koszty dostawy
Formy płatności
Dane GPSR

Ochronnik VCX-50PV-B+C klasy T1T2 Iimp (Itotal) = 12,5kA Professional

to szczytowe i nowatorskie osiągnięcie w zakresie ochrony odgromowej instalacji PV (fotowoltaicznych).

Model nieoferowany dotychczas w Polsce.

VCX-50PV-B+C klasy T1T2 Iimp (Itotal) = 12,5kA Professional – to ochronnik który jest zbudowany z wykorzystaniem specjalnego warystora (MOV) o dużym przepływie oraz iskiernika gazowego (GDT). Dlatego, użycie jednego lub dwóch warystorów może spełnić standardy, dla osiągnięcia wyników których których inni producenci potrzebują zastosować wiele warystorów. Użycie mniejszej ilości warystorów powoduje zmniejszenie wielkości ochronnika. Nasz ochronnik ma szerokość 18 mm/1 pole, a całkowita szerokość 3 biegunów wynosi tylko 54 mm.

Ogranicznik wyposażony jest w warystory (MOV) w modułach DC+ i DC– oraz iskiernik gazowy (GDT) w module PE, co skutecznie eliminuje problem starzenia się warystora pod wpływem tzw. prądu upływu i prądu roboczego.

Reasumując ochronnik VCX-50PV-B+C klasy T1T2 Professional to:

Specjalny warystor o dużym przepływie
Iskiernik gazowy (GDT) w module PE
Opatentowany system wyłączania;
Podstawa w kształcie litery Y.
Wyjątkowo precyzyjna i zaawansowana wewnętrzna struktura.

Dedykowany jest do ochrony instalacji fotowoltaicznych.
Wykonany w technologii warystorowo-iskiernikowej (MOV+GDT+MOV)
Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

DLACZEGO WYBRAĆ OCHRONNIK VCX-50PV-B+C klasy T1T2 Iimp (Itotal) = 12,5kA?

Jak widać z tego wewnętrznego schematu budowy struktury konkurencyjnego ochronnika – użyte są w nim 3 warystory. Wymusza to szerokość 36 mm na biegun aby osiągnąć T1T2 Iimp = 7 kA lub więcej. Całkowita szerokość trzech biegunów wynosi zatem aż 108 mm!

Ochronnik przepięć fotowoltaiczny DC klasy T1T2 (B+C) 3P 1000V 12,5 kA GDT (iskiernikowy)

DANE TECHNICZNE:

Klasa ochrony: T1 T2
Wykonanie: WATYSTOROWO-ISKIERNIKOWE (MOV+GDT+MOV)
Przyłącza max: 35mm2
Znamionowe napięcie pracy: Un 1000V DC
Maksymalne napięcie pracy: Uc 1060 V DC
Prąd próbny: In(8/20) 25 kA
Prąd max: Imax(8/20) 50 kA
Prąd impulsowy: Iimp(10/350) 12,5kA
Napięciowy poziom ochrony: Up <4,75kV
Temperatura składowania: -30/+70°C
Temperatura otoczenia pracy: -30/+50°C
Klasa szczelności: IP 20

KARTA KATALOGOWA

KK_OGR. PRZ. DC BC3P 1000 PV50 12,5 N8UE PL_EN

DEKLARACJA ZGODNOŚCI

DZ nr 21.05.2024_Ochronniki VCX-P VCX-L1 VCX-PV_PL

DZ nr 21.05.2024_Ochronniki VCX-P VCX-L1 VCX-PV_EN

Więcej informacji

Specyfikacja techniczna produktu
Cecha	Wartość
Wysyłka w ciągu	1-5 dni roboczych
Typ	Typ 1+2 Klasa (B+C)
Liczba biegunów	3
