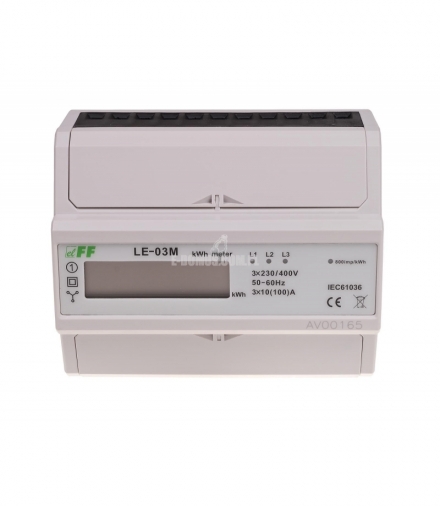

Licznik zużycia energii LE-03M

Działanie
Licznik LE pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru ilości energii elektrycznej pobieranej przez każdą fazę. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED (800 imp/kWh). Suma energii pobranej przez trzy fazy przeliczana jest na całkowitą energię pobraną przez układ trójfazowy, a jej wartość wskazywana jest przez wyświetlacz LCD. Cyfra po przecinku oznacza dziesiętne części kWh (0.1 kWh =  100 Wh)
Komunikacja ze wskaźnikiem pracującym jako urządzenia typu SLAVE odbywa się zgodnie ze standardem Modbus RTU przez port szeregowy RS-485. Odczytane wartości rejestrów po przeliczeniu dają wynik w kWh zgodny ze wskazaniami na wyświetlaczu wskaźnika. Każdy ze wskaźników identyfikowany jest poprzez unikalny adres nadawany przez użytkownika.


Uwaga!
Wskaźnik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Wskaźnik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych, uniemożliwiające zrobienie obejścia licznika.


Program serwisowy

LE Config
Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.


Komunikacja PC-LE za pomocą konwertera USB    WE-1800-BT►
Program bezpłatny.


Programy do zdalnego odczytu wskazań liczników
LE-01M, LE-01MP, LE-01MQ, LE-03M, LE-03MP, LE-03M CT


MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja  jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN  z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.


Moduł rozliczeń abonentowych zużycia energii elektrycznej
Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.


     Przejdź ►



Meternet
Program umożliwia zdalny odczyt poprzez sieć RS-485 wskazań maksymalnie 1000 wskaźników.
Wymiana danych pomiędzy licznikami a aplikacją realizowane jest za pośrednictwem standardowego konwertera RS485 <,->, USB lub serwera portu w sieci LAN (Ethernet). W przypadku sieci LAN z routerem ze statycznym adresem IP istnieje możliwość odczytu danych poprzez internet.


      Przejdź ►



Czytaj więcej! Wykonanie sieci komunikacyjnej dla liczników z portem RS-485                                                          przejdź►
