Licznik zużycia energii LE-01MR

Mierzone wartości
Energia czynna  - AE+ [kWh]                                    Moc czynna - P[W]
Energia bierna - RE+ [kvarh]                                     Moc bierna - Q[var]
Napięcie fazowe  - U [V]                                            Moc pozorna - P[VA]
Prąd fazowy  -  I [A]                                                   Współczynnik mocy - cosφ
Częstotliwość  -  F [Hz]



Działanie
Wskaźnik LE-01MR pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru ilości pobieranej energii elektrycznej. Pobór energii sygnalizowany jest poprzez miganie diody LED (1000 i/kWh). Dodatkowo wskaźnik dokonuje pomiaru parametrów sieci zasilającej oraz temperatury własnej układu. Wartości wskazywane są cyklicznie na wyświetlaczu LCD. Zmiana parametru następuje co 3 s. Wielkości wskazywane: energia czynna (0.1 kWh), napięcie (0,1 V), natężenie prądu (0,1 A). Wyświetlacz jest aktywny przy załączonym zasilaniu wskaźnika. Przy braku zasilania można dokonać czasowego (30s) podglądu wskazań pobranej energii [kWh] przyciskając przycisk PRESS.

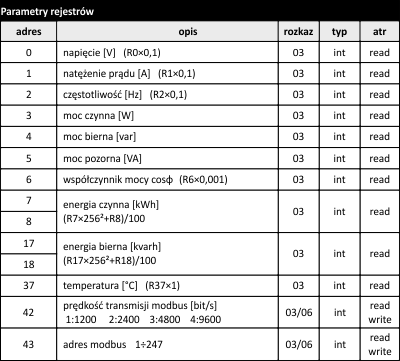

Komunikacja ze wskaźnikiem pracującym jako urządzenia typu SLAVE odbywa się zgodnie ze standardem Modbus RTU przez port szeregowy RS-485. Odczytane wartości rejestrów po przeliczeniu dają wyniki zgodne ze wskazaniami na wyświetlaczu wskaźnika. Każdy ze wskaźników identyfikowany jest poprzez unikalny adres nadawany przez użytkownika.


Uwaga!
Wskaźnik posiada możliwość plombowania osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

Licznik oznakowany jest indywidualnym numerem fabrycznym umożliwiającym jednoznaczną jego identyfikację. Oznakowanie jest nieusuwalne (grawer laserowy).


Program serwisowy

LE Config
Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.


Komunikacja PC-LE za pomocą konwertera USB    WE-1800-BT►
Program bezpłatny.


Programy do zdalnego odczytu wskazań liczników
LE-01M, LE-01MP, LE-01MR, LE-03M, LE-03MP, LE-03M CT


MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja  jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN  z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.


Moduł rozliczeń abonentowych zużycia energii elektrycznej
Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.


     Przejdź ►



Czytaj więcej! Wykonanie sieci komunikacyjnej dla liczników z portem RS-485                                                          przejdź►
