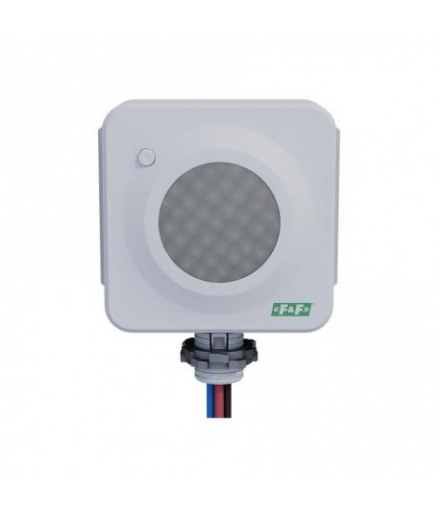

Sufitowy czujnik ruchu na podczerwień zasięg detekcji 30m IP40 do hal magazynowych DR-30M
Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak korytarze, podwórza, podejścia i podjazdy, garaże, itp.
Czujnik DR-30M służy do automatycznego, czasowego załączenia oświetlenia w przypadku wykrycia przemieszczającej się osoby lub innego przedmiotu. Szczególnie polecany do stosowania w wysokich pomieszczeniach i halach magazynowych o wysokości do 12÷15 metrów.
Czujnik wykrywa źródła promieniowania podczerwonego i analizując takie parametry, jak: ilość emitowanego ciepła oraz szybkość przemieszczania się obiektu decyduje o załączeniu
oświetlenia. Czujniki podczerwieni wykazują największą skuteczność działania w przypadku wykrywania ruchu w kierunku prostopadłym do osi czujnika i najmniejszą w przypadku ruchu
bezpośrednio w kierunku czujnika. Od momentu załączenia ciągły ruch powoduje trwałe załączenie oświetlenia. Dopiero brak ruchu w polu detekcji wyzwala czas podtrzymania oświetlenia. Ponowny ruch w polu detekcji i jego zanik w trakcie odmierzania czasu, wyzwoli czas podtrzymania od początku.
Dzięki zaawansowanej, cyfrowej technice przetwarzania sygnałów, czujnik DR-30M umożliwia detekcję ruchu w odległości do 30 m (montaż naścienny) i w okręgu o średnicy 20 m w przypadku montażu sufitowego (wysokość montażu 15 m). Czujnik ruchu wyposażony jest w programowany automat zmierzchowy uniemożliwiający załączenie oświetlenia w ciągu dnia.
Programowany jest również maksymalny zasięg detekcji oraz czas załączenia oświetlenia.
Wysoka temperatura może niekorzystnie wpływać na czułość urządzenia. Również zbyt wolny ruch lub szybki ruch może ograniczać czułość czujnika.
Ciepło emitowane przez źródło światła sterowane przez czujnik ruchu może prowadzić do przypadkowych samowzbudzeń czujnika. W związku z tym, należy montować czujnik w rozsądnej odległości od źródła światła (minimum 60÷100 cm.) i w taki sposób, aby źródło światła znajdowało się poza obszarem detekcji czujnika.
Tabela mocy
Maksymalna obciążalność styków przekaźnika uzależniona jest od charakteru obciążenia oraz napięcia zasilania. Instalując sterownik należy zwrócić uwagę na przedstawione poniżej orientacyjne wartości obciążalności:
| żarowe |
2000W |
| halogen |
1250W |
| jarzeniowe |
1000W |
| energooszczędne |
500W |
| LED |
250W |
Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
Dane techniczne
| Napięcie zasilania |
100÷277 V AC |
| Maksymalny prąd obciążenia AC-1 |
16 A |
| Maksymalne obciążenie |
ciągłe: 2300 W, chwilowe: 3000 W |
| Czas wyłączenia |
30 s÷20 min. (±10 s) |
| Próg aktywacji zmierzchowej |
10÷2000 Lx |
| Detekcja ruchu |
0,6÷1,5 m/s |
| Kąt detekcji |
80° |
| Maksymalny zasięg detekcji (T˂ 22°C) |
montaż sufitowy średnica: 20 m, montaż naścienny: 30 m |
| Wysokość montażu czujnika |
montaż sufitowy: 3÷15 m, montaż naścienny: 2÷3 m |
| Rodzaj detekcji |
promieniowanie podczerwone |
| Przyłącze |
zaciski śrubowe 1,5 mm² |
| Moment dokręcający |
0,3 Nm |
| Pobór mocy |
czuwanie: 0,45 W, praca: 1 W |
| Temperatura pracy |
-10÷40°C |
| Wymiary |
obudowa: 90×82 mm, h: 48 mm, obudowa z uchwytem: 90×104 mm, h: 48 mm |
| Montaż |
natynkowy |
| Stopień ochrony |
IP40 |
