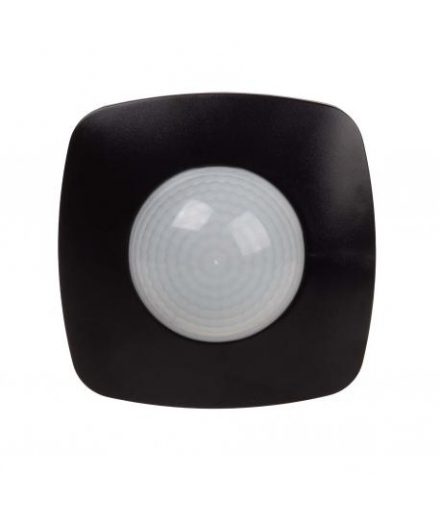

Czujnik ruchu, obecności na podczerwień do zastosowania w wąskich korytarzach DR-09B
Czujnik ruchu pozwala na automatyczne, czasowe włączenie światła w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak: korytarze, podwórza, podejścia i podjazdy, garaże itp.
Czujnik ruchu może pracować wewnątrz i na zewnątrz pomieszczeń. Na zewnątrz jedynie w miejscach, w których obudowa czujnika i jego punktów połączeń elektrycznych nie jest narażona na bezpośrednie opady deszczu lub śniegu oraz na zabryzganie wodą lub inną cieczą.
Czujnik ruchu na podczerwień działa wykrywając przemieszczanie się źródeł ciepła, które znajdują się w obszarze jego działania. Istotnymi elementami wpływającymi na skuteczność detekcji są:
- ilość ciepła emitowanego przez poruszający się obiekt oraz temperatura otoczenia,
- wielkość poruszającego się obiektu,
- kierunek oraz prędkość ruchu.
Efektywność czujnika ruchu na podczerwień będzie najmniejsza gdy:
- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),
- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika ruchu,
- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.
Przykładowe sytuacje mogące doprowadzić do nieprawidłowej pracy czujników ruchu na podczerwień:
- Źródła światła znajdujące się w polu detekcji czujnika. Załączenie lub wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co może być zinterpretowane przez czujnik ruchu na podczerwień jako poruszający się obiekt
Tabela mocy
| żarowe |
2000W |
| halogen |
2000W |
| jarzeniowe |
300W |
| energooszczędne |
300W |
| LED |
300W |
Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
Dane techniczne
| Napięcie zasilania |
230 V AC |
| Maksymalny prąd obciążenia AC-1 |
10 A |
| Czas wyłączenia |
3 s ÷ 9 min. (± 2 min.) |
| Próg aktywacji zmierzchowej |
3÷2000 Lx |
| Detekcja ruchu |
0,6÷1,5 m/s |
| Pole detekcji poziomej |
360° |
| Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C) |
10 m |
| Wysokość montażu czujnika |
2,0 m ÷ 6,0 m |
| Rodzaj detekcji |
promieniowanie podczerwone |
| Przyłącze |
zaciski 1,5 mm² |
| Moment dokręcający |
0,3 Nm |
| Pobór mocy |
0,5 W |
| Temperatura pracy |
-20÷40°C |
| Wymiary |
102×102 mm, h: 55 mm |
| Montaż |
natynkowy |
| Stopień ochrony |
IP20 |
